| Υλικό βάσεων: | RF-35TC | Αρίθμηση στρώματος: | 2 στρώματα |
|---|---|---|---|
| Μέγεθος PCB: | 132 Χ 58mm=1PCS | Πάχος PCB: | 1.6mm |
| Μάσκα ύλης συγκολλήσεως: | ΠΡΑΣΙΝΟΣ | Silkscreen: | Άσπρος |
| Βάρος χαλκού: | 1oz | Η επιφάνεια τελειώνει: | χρυσός βύθισης |
| Υψηλό φως: | 35um διπλό PCB στρώματος χαλκού,PCB στρώματος 132x58mm διπλό,Taconic διπλό PCB στρώματος |
||

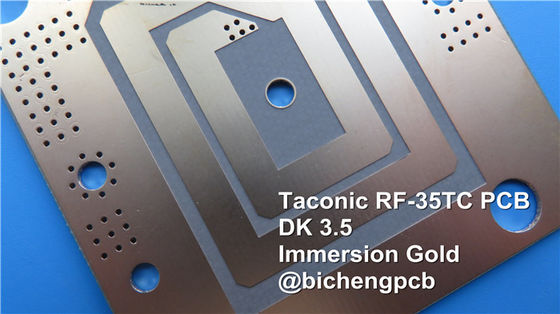

Taconic PCB υψηλής συχνότητας που στηρίζεται σε RF-35TC 60mil 1.524mm με το χρυσό βύθισης για τους δορυφόρους
(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
RF-35TC είναι ένας τύπος υλικού υψηλής συχνότητας από τη Taconic επιχείρηση. Προσφέρει έναν «καλύτερος παράγοντα διασκεδασμού της κατηγορίας» χαμηλό με την υψηλή θερμική αγωγιμότητα. Αυτό το υλικό είναι καταλληλότερο για τις εφαρμογές υψηλής δύναμης όπου κάθε 1/10th ενός DB είναι κρίσιμος και το υπόστρωμα PCB αναμένεται για να διασκορπίσει τη θερμότητα και μακρυά από τις γραμμές και την επιφάνεια μετάδοσης τοποθετεί τα συστατικά όπως οι κρυσταλλολυχνίες.
RF-35TC είναι ένα PTFE που βασίζονται, κεραμικό γεμισμένο υπόστρωμα φίμπεργκλας. Δεν θα οξειδώσει, κίτρινος ή δεν θα παρουσιάσει ανοδική κλίση στον παράγοντα διηλεκτρικής σταθεράς και διασκεδασμού όπως τους ανταγωνιστές συνθετικού λάστιχού του (υδρογονάνθρακας).
Αυτό το φύλλο πλαστικού έχει μια χαμηλή αξία διηλεκτρικής σταθεράς 3,50 και έχει εξαιρετικά - χαμηλό Df 0,0011. Παρέχει σε έναν χαμηλό παράγοντα διασκεδασμού την υψηλή θερμική αγωγιμότητα και τους δεσμούς πολύ καλά στο χαλκό μικρής ακτινοβολίας, περαιτέρω μειώνοντας απώλεια εισαγωγής.
Τα φύλλα πλαστικού RF-35TC είναι ιδανικά για τις κεραίες, τους δορυφόρους, τα φίλτρα, τους συζευκτήρες και τους ενισχυτές δύναμης.
Προδιαγραφές PCB
| ΜΈΓΕΘΟΣ PCB | 132 Χ 58mm=1PCS |
| ΤΥΠΟΣ ΠΙΝΑΚΩΝ | Πλαισιωμένο διπλάσιο PCB |
| Αριθμός στρωμάτων | 2 στρώματα |
| Η επιφάνεια τοποθετεί τα συστατικά | ΝΑΙ |
| Μέσω των τμημάτων τρυπών | Αριθ. |
| STACKUP ΣΤΡΩΜΑΤΟΣ | χαλκός - 35um (1 oz) ΤΟΠ στρώμα +plate |
| RF-35TC 1.524mm | |
| χαλκός - 35um (1oz) + στρώμα πιάτων BOT | |
| ΤΕΧΝΟΛΟΓΙΑ | |
| Ελάχιστα ίχνος και διάστημα: | 7 mil/7 mil |
| Ελάχιστες/μέγιστες τρύπες: | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Αριθμός διαφορετικών τρυπών: | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Αριθμός τρυπών τρυπανιών: | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Αριθμός αλεσμένων αυλακώσεων: | 0 |
| Αριθμός εσωτερικών διακοπών: | 0 |
| Έλεγχος σύνθετης αντίστασης: | αριθ. |
| Αριθμός χρυσού δάχτυλου: | 0 |
| ΥΛΙΚΟ ΠΙΝΑΚΩΝ | |
| Γυαλί εποξικό: | RF-35TC 1.524mm |
| Τελικό φύλλο αλουμινίου εξωτερικό: | 1,5 oz |
| Τελικό φύλλο αλουμινίου εσωτερικό: | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Τελικό ύψος του PCB: | 1,6 χιλ. ±10% |
| ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ | |
| Η επιφάνεια τελειώνει | Χρυσός βύθισης |
| Η μάσκα ύλης συγκολλήσεως ισχύει: | Κατώτατο σημείο, ελάχιστο 12micron |
| Χρώμα μασκών ύλης συγκολλήσεως: | Πράσινος, PSR-2000GT600D, Taiyo παρεχόμενο. |
| Τύπος μασκών ύλης συγκολλήσεως: | LPSM |
| CONTOUR/CUTTING | Δρομολόγηση |
| ΧΑΡΑΚΤΗΡΙΣΜΟΣ | |
| Πλευρά του συστατικού μύθου | Κατώτατο σημείο |
| Χρώμα του συστατικού μύθου | Λευκό, ijr-4000 MW300, εμπορικό σήμα Taiyo |
| Όνομα ή λογότυπο κατασκευαστών: | Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ |
| ΜΕΣΩ | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| FLAMIBILITY ΕΚΤΙΜΗΣΗ | Έγκριση λεπτό UL 94-V0. |
| ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ | |
| Διάσταση περιλήψεων: | 0,0059» |
| Επένδυση πινάκων: | 0,0029» |
| Ανοχή τρυπανιών: | 0,002» |
| ΔΟΚΙΜΗ | 100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
| ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ | αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ. |
| ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ | Παγκοσμίως, συνολικά. |
Φύλλο στοιχείων RF-35TC
| RF-35TC ΧΑΡΑΚΤΗΡΙΣΤΙΚΈΣ ΤΙΜΈΣ | |||||
| Ιδιοκτησία | Μέθοδος δοκιμής | Μονάδα | Αξία | Μονάδα | Αξία |
| DK @10 Ghz | ΕΠΙ-650 το 2.5.5.5 .1 (τροποποιημένο) | 3.5 | 3.5 | ||
| Tck (- 30 έως 120℃) | ΕΠΙ-650 το 2.5.5.5 .1 (τροποποιημένο) | PPM | 24 | PPM | 24 |
| Df @10 Ghz | ΕΠΙ-650 το 2.5.5.5 .1 (τροποποιημένο) | 0,0011 | 0,0011 | ||
| Διηλεκτρική διακοπή | ΕΠΙ-650 2.5.6 (-αεροπλάνο, δύο καρφίτσες στο πετρέλαιο) | kV | 56.7 | kV | 56.7 |
| Διηλεκτρική δύναμη | ASTM Δ 149 (μέσω του αεροπλάνου) | V/mil | 570 | V/mm | 22.441 |
| Αντίσταση τόξων | ΕΠΙ-650 2.5.1 | Δευτερόλεπτα | 304 | Δευτερόλεπτα | 304 |
| Απορρόφηση υγρασίας | ΕΠΙ-650 2.6.2.1 | % | 0,05 | % | 0,05 |
| Κάμψης δύναμη (MD) | ASTM Δ 790/IPC-650 2.4.4 | PSI | 12.900 | N/mm2 | 88.94 |
| Κάμψης δύναμη (CD) | ASTM Δ 790/IPC-650 2.4.4 | PSI | 11.700 | N/mm2 | 80.67 |
| Εκτατή δύναμη (MD) | ASTM Δ 3039/IPC-TM-650 2.4.19 | PSI | 9.020 | N/mm2 | 62.19 |
| Εκτατή δύναμη (CD) | ASTM Δ 3039/IPC-TM-650 2.4.19 | PSI | 7.740 | N/mm2 | 53.37 |
| Επιμήκυνση στο σπάσιμο (MD) | ASTM Δ 3039/IPC-TM-650 2.4.19 | % | 1.89 | N/mm | 1.89 |
| Επιμήκυνση στο σπάσιμο (CD) | ASTM Δ 3039/IPC-TM-650 2.4.19 | % | 1.7 | % | 1.7 |
| Συντελεστής νεολαιών (MD) | ASTM Δ 3039/IPC-TM-650 2.4.19 | PSI | 667.000 | N/mm2 | 4.599 |
| Συντελεστής νεολαιών (CD) | ASTM Δ 3039/IPC-TM-650 2.4.19 | PSI | 637.000 | N/mm2 | 4.392 |
| Αναλογία Poisson (MD) | ASTM Δ 3039/IPC-TM-650 2.4.19 | 0,18 | 0,18 | ||
| Αναλογία Poisson (CD) | ASTM Δ 3039/IPC-TM-650 2.4.19 | 0,23 | 0,18 | ||
| Συμπιεστικός συντελεστής | ASTM Δ 695 (23℃) | PSI | 560.000 | N/mm2 | 3.861 |
| Κάμψης δύναμη (MD) | ASTM Δ 790/IPC-650 2.4.4 | PSI | 1.46 X 106 | N/mm2 | 10.309 |
| Κάμψης δύναμη (CD) | ASTM Δ 790/IPC-650 2.4.4 | PSI | 1.50 X 106 | N/mm2 | 10.076 |
| Φλούδα Stength (½ oz.CVH) | ΕΠΙ-650 2.4.8 (θερμική πίεση.) | Ibs. /inch | 7 | g/cm3 | 1.25 |
| Θερμική αγωγιμότητα (Unclad, 125℃) | ASTM F433 (φρουρημένη ροή θερμότητας) | W (MK) | 0,6 | W (MK) | 0,6 |
| Θερμική αγωγιμότητα (C1/C1,125℃) | ASTM F433 (φρουρημένη ροή θερμότητας) | W (MK) | 0,92 | W (MK) | 0,92 |
| Θερμική αγωγιμότητα (CH/CH, 125℃) | ASTM F433 (φρουρημένη ροή θερμότητας) | W (MK) | 0,87 | W (MK) | 0,87 |
| Διαστατική σταθερότητα (MD) | ΕΠΙ-650-2.4.39 Sec.5.4 (μετά από χαράξτε) | mils/in. | 0,23 | mm/M | 0,23 |
| Διαστατική σταθερότητα (CD) | ΕΠΙ-650-2.4.39 Sec.5.4 (μετά από χαράξτε) | mils/in. | 0,64 | mm/M | 0,64 |
| Διαστατική σταθερότητα (MD) | ΕΠΙ-650-2.4.39 Sec.5.5 (θερμική πίεση.) | mils/in. | -0.04 | mm/M | -0.04 |
| Διαστατική σταθερότητα (CD) | ΕΠΙ-650-2.4.39 Sec.5.5 (θερμική πίεση.) | mils/in. | 0,46 | mm/M | 0,46 |
| Ειδική αντίσταση επιφάνειας | ΕΠΙ-650 το 2.5.17.1 (μετά από ανυψωμένα temp.) | Mohms | 8.33 X 107 | Mohms | 8.33 X 107 |
| Ειδική αντίσταση επιφάνειας | ΕΠΙ-650 το 2.5.17.1 (μετά από την υγρασία) | Mohms | 6.42 X 107 | Mohms | 6.42 X 107 |
| Ειδική αντίσταση όγκου | ΕΠΙ-650 το 2.5.17.1 (μετά από ανυψωμένα temp.) | Mohms/cm | 5.19 X 108 | Mohms/cm | 5.19 X 108 |
| Ειδική αντίσταση όγκου | ΕΠΙ-650 το 2.5.17.1 (μετά από την υγρασία) | Mohms/cm | 2.91 X 108 | Mohms/cm | 2.91 X 108 |
| CTE (άξονας Χ) (25-260℃) | ΕΠΙ-650 ΤΟ 2.4.41/ASTM Δ 3386 | ppm/℃ | 11 | ppm/℃ | 11 |
| CTE (άξονας Υ) (25-260℃) | ΕΠΙ-650 ΤΟ 2.4.41/ASTM Δ 3386 | ppm/℃ | 13 | ppm/℃ | 13 |
| CTE (άξονας Ζ) (25-260℃) | ΕΠΙ-650 ΤΟ 2.4.41/ASTM Δ 3386 | ppm/℃ | 34 | ppm/℃ | 34 |
| Πυκνότητα | ASTM Δ 792 | g/cm3 | 2.35 | g/cm3 | 2.35 |
| Σκληρότητα | ASTM Δ 2240 (ακτή Δ) | 79.1 | 79.1 | ||
| Πίεση στο σπάσιμο (MD) | ASTM Δ 790/IPC-650 2.4.4 | % | 0,014 | % | 0,014 |
| Πίεση στο σπάσιμο (CD) | ASTM Δ 790/IPC-650 2.4.4 | % | 0,013 | % | 0,013 |
| Συγκεκριμένη θερμότητα | ASTM Ε 1269-05, Ε 967-08, E968-02 | j (γ ℃) | 0,94 | j (γ ℃) | 0,94 |
| TD (απώλεια βάρους 2%) | ΕΠΙ-650 το 2.4.24.6 /TGA | 788 | ℃ | 420 | |
| TD (απώλεια βάρους 5%) | ΕΠΙ-650 το 2.4.24.6 /TGA | 817 | ℃ | 436 | |
