Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υλικό βάσεων: | RT/Duroid 6002 | Αρίθμηση στρώματος: | 2 στρώματα |
|---|---|---|---|
| Πάχος PCB: | 3,1 χλστ | Μέγεθος PCB: | 95 X 79 mm=1PCS |
| Μάσκα ύλης συγκολλήσεως: | Πράσινος | Silkscreen: | Άσπρος |
| Βάρος χαλκού: | 0.5oz | Η επιφάνεια τελειώνει: | Χρυσός βύθισης |
| Υψηλό φως: | RT Duroid 6002 πίνακας PCB Rogers,Πίνακας PCB DK2.94 Rogers,RT Duroid 6002 διπλά πλαισιωμένα PCB |
||

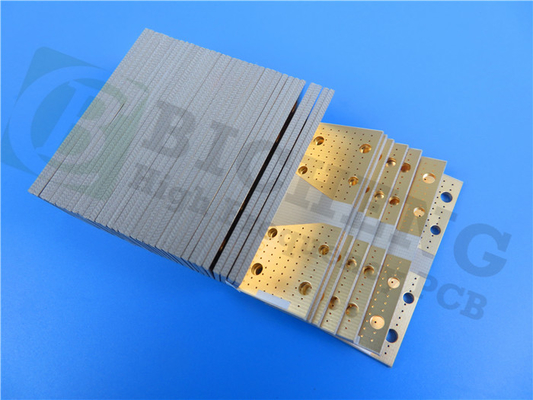

PCB Rogers HF που στηρίζεται σε RT/Duroid 6002 120mil 3.048mm DK2.94 με το χρυσό βύθισης για Backplanes δύναμης
(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Το υλικό μικροκυμάτων Rogers RT/duroid 6002 ήταν η πρώτη χαμηλή απώλεια και το χαμηλό φύλλο πλαστικού διηλεκτρικής σταθεράς για να προσφέρει τις ανώτερες ηλεκτρικές και μηχανικές ιδιότητες ουσιαστικές στο σχεδιασμό των σύνθετων δομών μικροκυμάτων που είναι μηχανικά αξιόπιστες και ηλεκτρικά σταθερές.
Ο θερμικός συντελεστής της διηλεκτρικής σταθεράς είναι εξαιρετικά - χαμηλός από -55℃ σε +150℃ που παρέχει τους σχεδιαστές των φίλτρων, των ταλαντωτών και των γραμμών καθυστέρησης η ηλεκτρική σταθερότητα που απαιτείται στις σημερινές απαιτητικές εφαρμογές.
Ένας χαμηλός συντελεστής άξονα Ζ της θερμικής επέκτασης (CTE) εξασφαλίζει άριστη αξιοπιστία καλυμμένος μέσω των τρυπών. Τα RT/duroid 6002 υλικά είναι επιτυχώς θερμοκρασία που ανακυκλώνεται (- 55℃ σε 125℃) για πάνω από 5000 κύκλους χωρίς έναν ενιαίο μέσω της αποτυχίας.
Η άριστη διαστατική σταθερότητα (0,2 έως 0,5 mils/ίντσα) επιτυγχάνεται με συντελεστή το ταίριασμα του του Χ και Υ της επέκτασης το χαλκό. Αυτό αποβάλλει συχνά διπλή χαρακτική για να επιτύχει τις σφιχτές θεσιακές ανοχές.
Ο χαμηλός εκτατός συντελεστής (Χ, Υ) πολύ μειώνει την πίεση που εφαρμόζεται για να συγκολλήσει τις ενώσεις και επιτρέπει στην επέκταση του φύλλου πλαστικού για να περιοριστεί από ένα ελάχιστο ποσό χαμηλού μετάλλου CTE (6 ppm/℃) περαιτέρω αυξανόμενη επιφάνεια τοποθετεί την αξιοπιστία.
Οι εφαρμογές που ταιριάζουν ιδιαίτερα στις μοναδικές ιδιότητες του υλικού RT/duroid 6002 περιλαμβάνουν τις επίπεδες και non-planar δομές τέτοια κεραίες, σύνθετα κυκλώματα mutli-στρώματος με τις συνδέσεις ενδιάμεσων στρωμάτων, και κυκλώματα μικροκυμάτων για τα αεροδιαστημικά σχέδια στα εχθρικά περιβάλλοντα.
Χαρακτηριστικές εφαρμογές:
1. Ακτίνα που διαμορφώνει τα δίκτυα
2. Εμπορική αποφυγή σύγκρουσης αερογραμμών
3. Υψηλά σύνθετα πολυστρωματικά κυκλώματα αξιοπιστίας
4. Backplanes δύναμης
Προδιαγραφές PCB
| ΜΈΓΕΘΟΣ PCB | 95 X 79 mm=1PCS |
| ΤΥΠΟΣ ΠΙΝΑΚΩΝ | Πλαισιωμένο διπλάσιο PCB |
| Αριθμός στρωμάτων | 2 στρώματα |
| Η επιφάνεια τοποθετεί τα συστατικά | ΝΑΙ |
| Μέσω των τμημάτων τρυπών | Αριθ. |
| STACKUP ΣΤΡΩΜΑΤΟΣ | χαλκός - 18um (0,5 oz) ΤΟΠ στρώμα +plate |
| RT/duroid 6002 3.048mm | |
| χαλκός - 18um (0,5 oz) στρώμα +plate BOT | |
| ΤΕΧΝΟΛΟΓΙΑ | |
| Ελάχιστα ίχνος και διάστημα: | 6 mil/7 mil |
| Ελάχιστες/μέγιστες τρύπες: | 0,4 χιλ./5,6 χιλ. |
| Αριθμός διαφορετικών τρυπών: | 3 |
| Αριθμός τρυπών τρυπανιών: | 325 |
| Αριθμός αλεσμένων αυλακώσεων: | 0 |
| Αριθμός εσωτερικών διακοπών: | 1 |
| Έλεγχος σύνθετης αντίστασης: | αριθ. |
| Αριθμός χρυσού δάχτυλου: | 0 |
| ΥΛΙΚΟ ΠΙΝΑΚΩΝ | |
| Γυαλί εποξικό: | RT/duroid 6002 3.048mm |
| Τελικό φύλλο αλουμινίου εξωτερικό: | 1 oz |
| Τελικό φύλλο αλουμινίου εσωτερικό: | 1 oz |
| Τελικό ύψος του PCB: | 3,1 χιλ. ±0.3 |
| ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ | |
| Η επιφάνεια τελειώνει | Χρυσό (37,1%) 0.05µm πάνω από 3µm νικέλιο βύθισης |
| Η μάσκα ύλης συγκολλήσεως ισχύει: | ΚΟΡΥΦΗ και κατώτατο σημείο, ελάχιστο 12micron |
| Χρώμα μασκών ύλης συγκολλήσεως: | Πράσινος, PSR-2000GT600D, Taiyo παρεχόμενο. |
| Τύπος μασκών ύλης συγκολλήσεως: | LPSM |
| CONTOUR/CUTTING | Δρομολόγηση |
| ΧΑΡΑΚΤΗΡΙΣΜΟΣ | |
| Πλευρά του συστατικού μύθου | ΚΟΡΥΦΗ και κατώτατο σημείο. |
| Χρώμα του συστατικού μύθου | Λευκό, ijr-4000 MW300, εμπορικό σήμα Taiyo |
| Όνομα ή λογότυπο κατασκευαστών: | Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ |
| ΜΕΣΩ | Καλυμμένος μέσω της τρύπας (PTH), ελάχιστο μέγεθος 0.3mm. |
| FLAMIBILITY ΕΚΤΙΜΗΣΗ | Έγκριση λεπτό UL 94-V0. |
| ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ | |
| Διάσταση περιλήψεων: | 0,0059» |
| Επένδυση πινάκων: | 0,0029» |
| Ανοχή τρυπανιών: | 0,002» |
| ΔΟΚΙΜΗ | 100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
| ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ | αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ. |
| ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ | Παγκοσμίως, συνολικά. |
Φύλλο στοιχείων Rogers 6002 (RT/duroid 6002)
| RT/duroid 6002 χαρακτηριστική αξία | |||||
| Ιδιοκτησία | RT/duroid 6002 | Κατεύθυνση | Μονάδες | Όρος | Μέθοδος δοκιμής |
| Διηλεκτρική σταθερά, εProcess | 2.94±0.04 | Ζ | 10 GHz/23℃ | ΕΠΙ-TM-650 2.5.5.5 | |
| Διηλεκτρική σταθερά, εDesign | 2.94 | 8GHz σε 40 Ghz | Διαφορική μέθοδος μήκους φάσης | ||
| Παράγοντας διασκεδασμού, tanδ | 0,0012 | Ζ | 10 GHz/23℃ | ΕΠΙ-TM-650 2.5.5.5 | |
| Θερμικός συντελεστής ε | +12 | Ζ | ppm/℃ | 10 Ghz 0℃-100℃ | ΕΠΙ-TM-650 2.5.5.5 |
| Ειδική αντίσταση όγκου | 106 | Ζ | Mohm.cm | Α | ASTM Δ 257 |
| Ειδική αντίσταση επιφάνειας | 107 | Ζ | Mohm | Α | ASTM Δ 257 |
| Εκτατός συντελεστής | 828(120) | Χ, Υ | MPA (kpsi) | 23℃ | ASTM Δ 638 |
| Τελευταία πίεση | 6.9 (1,0) | Χ, Υ | MPA (kpsi) | ||
| Τελευταία πίεση | 7.3 | Χ, Υ | % | ||
| Συμπιεστικός συντελεστής | 2482(360) | Ζ | MPA (kpsi) | ASTM Δ 638 | |
| Απορρόφηση υγρασίας | 0,02 | % | D48/50 | ΕΠΙ-TM-650 2.6.2.1 ASTM Δ 570 |
|
| Θερμική αγωγιμότητα | 0,6 | W/m/k | 80℃ | ASTM C518 | |
| Συντελεστής της θερμικής επέκτασης (- 55 έως 288℃) |
16 16 24 |
Χ Υ Ζ |
ppm/℃ | 23℃/50% RH | ΕΠΙ-TM-650 2.4.41 |
| TD | 500 | ℃ TGA | ASTM Δ 3850 | ||
| Πυκνότητα | 2.1 | gm/cm3 | ASTM Δ 792 | ||
| Συγκεκριμένη θερμότητα | 0,93 (0,22) | j/g/k (BTU/ib/OF) |
Υπολογισμένος | ||
| Φλούδα χαλκού | 8.9 (1,6) | Ibs/in. (N/mm) | ΕΠΙ-TM-650 2.4.8 | ||
| Εύφλεκτο | Β-0 | UL 94 | |||
| Αμόλυβδο συμβατό σύστημα διαδικασίας | Ναι | ||||
