| Υλικό βάσεων: | RO4730G3 30mil | Αρίθμηση στρώματος: | 2 στρώματα |
|---|---|---|---|
| Πάχος PCB: | 1.1mm | Μέγεθος PCB: | 110mm X 100mm = 1 τύπος = 1 κομμάτι |
| Μάσκα ύλης συγκολλήσεως: | Πράσινος | Silkscreen: | Άσπρος |
| Βάρος χαλκού: | Εξωτερικό στρώμα 35 μm | Η επιφάνεια τελειώνει: | Χρυσός βύθισης |
| Υψηλό φως: | PCB υψηλής συχνότητας Rogers RO4730,30mil PCB υψηλής συχνότητας,Χρυσό PCB υψηλής συχνότητας βύθισης |
||

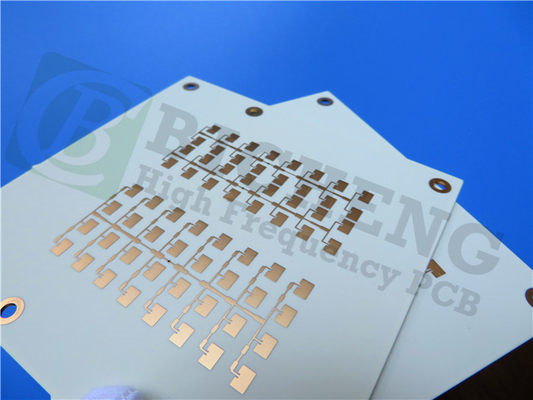

Ενσωματωμένο PCB υψηλής συχνότητας RogersRO4730G3 30χιλιοστό της ίντσας0,762mmDK3.0 Με Immersion Goldγια τις Ασύρματες ΤηλεπικοινωνίεςΚεραίες
(Οι πλακέτες τυπωμένων κυκλωμάτων είναι προϊόντα κατά παραγγελία, η εικόνα και οι παράμετροι που εμφανίζονται είναι απλώς για αναφορά)
Τα ελάσματα ποιότητας κεραίας Rogers RO4730G3 είναι αξιόπιστα, χαμηλού κόστους εναλλακτικά των συμβατικών ελασμάτων με βάση PTFE.Έχει τις μηχανικές και ηλεκτρικές ιδιότητες που χρειάζονται οι σχεδιαστές κεραιών.Τα υλικά έχουν διηλεκτρική σταθερά 3,0 και εφαπτομένη απώλειας 0,0022 μετρούμενη στα 2,5 GHz όταν χρησιμοποιείται φύλλο EDC με αντίστροφη επεξεργασία LoPro.Αυτές οι τιμές επιτρέπουν στους σχεδιαστές κεραιών να συνειδητοποιούν σημαντικές τιμές απολαβής ελαχιστοποιώντας παράλληλα την απώλεια σήματος.Διατίθενται υλικά με αποδεδειγμένη χαμηλή απόδοση PIM, με τιμές καλύτερες από -160dBc.
Τα υλικά RO4730G3 είναι συμβατά με συμβατική εποξειδική και υψηλής θερμοκρασίας επεξεργασία συγκόλλησης χωρίς μόλυβδο.Δεν απαιτεί την ειδική επεξεργασία που απαιτείται στα παραδοσιακά ελάσματα με βάση PTFE για προετοιμασία με επιμετάλλωση μέσω οπών.Η πολλαπλή στρώση μπορεί να επιτευχθεί χρησιμοποιώντας το bondply RO4450F στους 175 ℃.Τα συστήματα ρητίνης του RO4730G3 έχουν σχεδιαστεί για να παρέχουν τις ιδιότητες που αναζητούν οι σχεδιαστές κεραιών.Η θερμοκρασία μετάπτωσης γυαλιού υπερβαίνει τους 280oC, οδηγώντας σε χαμηλό CTE του άξονα Z, εξαιρετική αξιοπιστία στις οπές και δυνατότητα επεξεργασίας συγκόλλησης χωρίς μόλυβδο.
Τυπική εφαρμογή είναι οι κεραίες σταθμών βάσης κινητής τηλεφωνίας.
Γενική περιγραφή
Αυτός είναι ένας τύπος διπλής όψης RF PCB κατασκευασμένο σε 0,762 mm (30 mil) RO4730G3 για την εφαρμογή κεραιών ασύρματων τηλεπικοινωνιών.
Βασικές προδιαγραφές
Υλικό βάσης: RO4730G3 30mil (0,762mm)
Διηλεκτρική σταθερά: 3,0+/-0,5
Αριθμός στρώσεων: 2 στρώσεις
Τύπος: Μέσα από τρύπες
Μορφή: 110mm x 100mm = 1 τύπος = 1 τεμάχιο
Φινίρισμα επιφάνειας: Χρυσός εμβάπτισης
Βάρος χαλκού: Εξωτερικό στρώμα 35 μm
Μάσκα συγκόλλησης |Legend: Green |άσπρο
Τελικό ύψος PCB: 1,1 mm
Πρότυπο: IPC 6012 Class 2
Συσκευασία: 20 τεμάχια συσκευάζονται για αποστολή.
Χρόνος παράδοσης: 7 εργάσιμες ημέρες
Διάρκεια ζωής: 6 μήνες
Φύλλο δεδομένων του Rogers 4730 (RO4730G3)
| RO4730G3 Τυπική τιμή | |||||
| Ιδιοκτησία | RO4730G3 | Κατεύθυνση | Μονάδες | Κατάσταση | Μέθοδος ελέγχου |
| Διηλεκτρική σταθερά, εΔιαδικασία | 3,0±0,5 | Ζ | 10 GHz 23℃ | IPC-TM-650 2.5.5.5 | |
| Διηλεκτρική σταθερά,εΣχεδίαση | 2,98 | Ζ | 1,7 GHz έως 5 GHz | Μέθοδος διαφορικού μήκους φάσης | |
| Dissipation Factor,tanδ | 0,0028 | Ζ | 10 GHz 23℃ | IPC-TM-650 2.5.5.5 | |
| 2,5 GHz | |||||
| Θερμικός συντελεστής ε | +34 | Ζ | ppm/℃ | -50 ℃ έως 150 ℃ | IPC-TM-650 2.5.5.5 |
| Σταθερότητα διαστάσεων | <0,4 | Χ, Υ | mm/m | μετά etech +E2/150 ℃ | IPC-TM-650 2.4.39A |
| Αντίσταση όγκου (0,030") | 9 Χ 107 | MΩ.cm | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 | |
| Επιφανειακή αντίσταση (0,030") | 7,2 Χ 105 | MΩ | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 | |
| PIM | -165 | dBc | 50 ohm 0,060" | 43 dBm 1900 MHz | |
| Ηλεκτρική αντοχή (0,030") | 730 | Ζ | V/mil | IPC-TM-650 2.5.6.2 | |
| Καμπτική αντοχή MD | 181 (26.3) | Mpa (kpsi) | RT | ASTM D790 | |
| CMD | 139 (20.2) | ||||
| Απορρόφηση υγρασίας | 0,093 | - | % | 48/50 | IPC-TM-650 2.6.2.1 ASTM D570 |
| Θερμική αγωγιμότητα | 0,45 | Ζ | W/mK | 50℃ | ASTM D5470 |
| Συντελεστής θερμικής διαστολής | 15.9 14.4 35.2 |
Χ Υ Ζ |
ppm/℃ | -50 ℃ έως 288 ℃ | IPC-TM-650 2.4.4.1 |
| Tg | >280 | ℃ | IPC-TM-650 2.4.24 | ||
| Td | 411 | ℃ | ASTM D3850 | ||
| Πυκνότητα | 1,58 | gm/cm3 | ASTM D792 | ||
| Αντοχή φλοιού χαλκού | 4.1 | pli | 1 oz, LoPro EDC | IPC-TM-650 2.4.8 | |
| Ευφλεκτότητα | V-0 | UL 94 | |||
| Συμβατή διαδικασία χωρίς μόλυβδο | Ναί | ||||
