Υβρίδιο 10 στρώμα 1.7mm πίνακας RO4350B και FR4 PCB HDI

Hybrid 10 Layer 1.7mm HDI PCB Board RO4350B and FR4
Hybrid 10 Layer 1.7mm HDI PCB Board RO4350B and FR4 Hybrid 10 Layer 1.7mm HDI PCB Board RO4350B and FR4 Hybrid 10 Layer 1.7mm HDI PCB Board RO4350B and FR4 Hybrid 10 Layer 1.7mm HDI PCB Board RO4350B and FR4

Μεγάλες Εικόνας :  Υβρίδιο 10 στρώμα 1.7mm πίνακας RO4350B και FR4 PCB HDI

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Αριθμό μοντέλου: BIC-084.V1.0
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99
Συσκευασία λεπτομέρειες: Κενό bags+Cartons
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 5000pcs το μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό βάσεων: Ro4350b+fr-4 Αρίθμηση στρώματος: 10 στρώματα
Πάχος PCB: 1.7mm Μέγεθος PCB: 210 Χ 85mm=1PCS
Μάσκα ύλης συγκολλήσεως: Κόκκινος Silkscreen: Άσπρος
Βάρος χαλκού: Εξωτερικό στρώμα 35 εσωτερικό στρώμα 18 um/um Η επιφάνεια τελειώνει: Χρυσός βύθισης
Υψηλό φως:

10 πίνακας PCB στρώματος HDI

,

πίνακας PCB 1.7mm HDI

,

1.7mm PCB 10 στρωμάτων



Υβριδικό υβριδικό PCB PCB Rogers RO4350 6.6mil+FR4 10-στρώματος με την κόκκινους μάσκα ύλης συγκολλήσεως και το χρυσό βύθισης

(Τα PCB είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)



Σήμερα μιλάμε για έναν τύπο του υβριδικού PCB 10 στρωμάτων που στηρίζεται σε RO4350B και FR-4. Αυτός ο πίνακας χρησιμοποιείται για τις υψηλές εφαρμογές κέρδους.

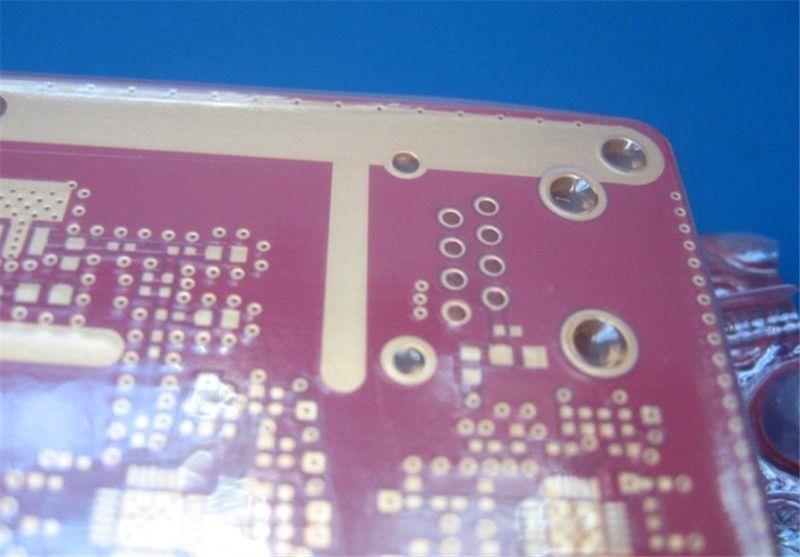

Υβρίδιο 10 στρώμα 1.7mm πίνακας RO4350B και FR4 PCB HDI 0



Ο πίνακας είναι πραγματικά απλός, επειδή υπάρχει μόνο μέσω των τρυπών σύνδεσε κάθε στρώμα. Το τελειωμένο ύψος είναι 1.7mm παχύ. Τα μαξιλάρια και οι τρύπες είναι χρυσός βύθισης που καλύπτεται, η επιφάνεια είναι με την κόκκινη μάσκα ύλης συγκολλήσεως. Έχει κατασκευάσει ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 20 πίνακες συσκευάζονται για την αποστολή.

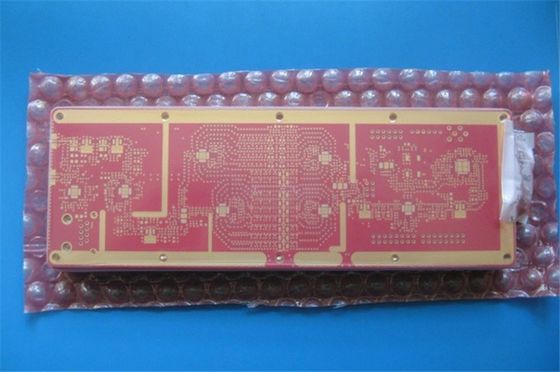

Υβρίδιο 10 στρώμα 1.7mm πίνακας RO4350B και FR4 PCB HDI 1



Εφαρμογές

Προενισχυτής, ενισχυτής WiFi, σταθμοί ηλεκτρονόμων και πομποδέκτης κ.λπ. RF.



Τα πλεονεκτήματά μας

1) Η βοήθεια εσείς εστιάζει στις ικανότητες πυρήνων σας στην έρευνα και την ανάπτυξη, τις πωλήσεις και το μάρκετινγκ

2) ικανότητα μήνα τετραγωνικών μέτρων 30000

3) Ικανοποίηση των αναγκών PCB σας από το πρωτότυπο στη μαζική παραγωγή

4) Γρήγορη και έγκαιρη παράδοση

5) IATF 16949 (2016), ISO14001 (2015), ISO9001 (2015), UL πιστοποίησε το εργοστάσιο.



Φύλλο παραμέτρου και στοιχείων

ΜΈΓΕΘΟΣ PCB 210 Χ 85mm=1PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ
Αριθμός στρωμάτων Πολυστρωματικό PCB, PCB 10 στρωμάτων
Η επιφάνεια τοποθετεί τα συστατικά ΝΑΙ
Μέσω των τμημάτων τρυπών ΝΑΙ
STACKUP ΣΤΡΩΜΑΤΟΣ χαλκός - 35um ΤΟΠ στρώμα +plate (1oz)
RO4350B πυρήνας 0.168mm
χαλκός - 18um (0.5oz) MidLayer 1
RO4450F Prepreg (2x0.1) 0.2mm
χαλκός - 18um (0.5oz) MidLayer 2
RO4350B πυρήνας 0.168mm
χαλκός - 18um (0.5oz) MidLayer 3
RO4450F Prepreg (2x0.1) 0.2mm
χαλκός - 18um (0.5oz) MidLayer 4
RO4350B πυρήνας 0.168mm
χαλκός - 18um (0.5oz) MidLayer 5
RO4450F Prepreg (2x0.1) 0.2mm
χαλκός - 18um (0.5oz) MidLayer 6
RO4350B πυρήνας 0.168mm
χαλκός - 18um (0.5oz) MidLayer 7
FR-4 pregpreg 0.1mm
χαλκός - 18um (1oz) MidLayer 8
FR-4 πυρήνας 0.1mm
χαλκός - 35um (1oz) στρώμα +plate BOT
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα: 5.9mil/5.9mil
Ελάχιστες/μέγιστες τρύπες: 0.3mm/3.8mm
Αριθμός διαφορετικών τρυπών: 16
Αριθμός τρυπών τρυπανιών: 11385
Αριθμός αλεσμένων αυλακώσεων: 0
Αριθμός εσωτερικών διακοπών: 0
Έλεγχος σύνθετης αντίστασης αριθ.
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Γυαλί εποξικό: RO4350B, RO4450B που αναμιγνύεται με FR-4 TG>135
Τελικό φύλλο αλουμινίου εξωτερικό: 1.5oz
Τελικό φύλλο αλουμινίου εσωτερικό: 0.5oz
Τελικό ύψος του PCB: 1.7mm ±0.17
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει Χρυσό (νικέλιο 17,7%) 2µ» άνω των 100µ» βύθισης
Η μάσκα ύλης συγκολλήσεως ισχύει: Κορυφή και κατώτατο σημείο, ελάχιστο 12micon.
Χρώμα μασκών ύλης συγκολλήσεως: Κόκκινος
Τύπος μασκών ύλης συγκολλήσεως: LPSM
CONTOUR/CUTTING Δρομολόγηση
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου ΚΟΡΥΦΗ και κατώτατο σημείο.
Χρώμα του συστατικού μύθου Λευκό, s-380W, Taiyo παρεχόμενο.
Όνομα ή λογότυπο κατασκευαστών: Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ
ΜΕΣΩ Καλυμμένος μέσω της τρύπας (PTH), μέσω σκεπασμένου με τέντα.
FLAMIBILITY ΕΚΤΙΜΗΣΗ Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων: 0,0059» (0.15mm)
Επένδυση πινάκων: 0,0030» (0.076mm)
Ανοχή τρυπανιών: 0,002» (0.05mm)
ΔΟΚΙΜΗ 100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ Παγκοσμίως, συνολικά.



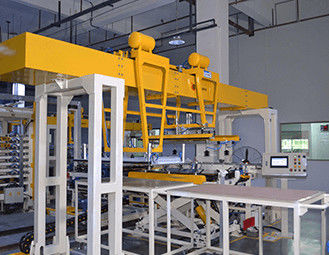

Οι Drive ικανότητες 2020 πινάκων κυκλωμάτων μας

Τυφλά vias, θαμμένα vias

Ευκίνητο PCB

Βαριοί πίνακες 12oz χαλκού

Υψηλό Tg, υψηλό υλικό CTI

Υβρίδιο FR-4 και υλικό υψηλής συχνότητας

Ελεγχόμενο σύνθετη αντίσταση PCB

Κατηγορία 2, κατηγορία 3 ΕΠΙ ΕΠΙ

Αμόλυβδο PCB (RoHS υποχωρητικό)

Πολυστρωματικό PCBs στους πίνακες στρωμάτων χαλκού 32+

PCB πυρήνων μετάλλων (MCPCB)

Υλικά PCB – FR-4, Polyimide,

ROGERS RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 Κ.ΛΠ.

Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010,

PTFE F4B DK2.2, DK2.65 Κ.ΛΠ….

Taconic tlx-8, tly-5, RF-35TC, tlf-35 κ.λπ….

Υποχωρητικός κατασκευαστής PCB RoHS

Άκαμπτο ευκίνητο PCB

Μέσω-τρύπα, BGA, χρυσό δάχτυλο, θόλος ακρών

Μέσω--μαξιλάρι, γεμισμένα vias



Υλικά PCB

FR-4, Polyimide,

ROGERS RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 Κ.ΛΠ.

Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010,

PTFE F4B DK2.2, DK2.65 Κ.ΛΠ….

Taconic tlx-8, tly-5, RF-35TC, tlf-35 κ.λπ….
