| Υλικό βάσεων: | Σύνθετο του κεραμικού, πολυμερούς σώματος TMM4 υδρογονανθράκων και thermoset | Αρίθμηση στρώματος: | 1 στρώμα, 2 στρώμα |
|---|---|---|---|
| Πάχος PCB: | 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.270mm), 60mil (1.524mm) | Μέγεθος PCB: | ≤400mm Χ 500mm |
| Μάσκα ύλης συγκολλήσεως: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ. | Βάρος χαλκού: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Η επιφάνεια τελειώνει: | Γυμνός χαλκός, HASL, ENIG, κασσίτερος βύθισης, OSP. | ||
| Υψηλό φως: | PCB μικροκυμάτων Rogers Tmm4,Χρυσό PCB μικροκυμάτων βύθισης,Πίνακας PCB Rogers δορυφορικών επικοινωνιών |
||

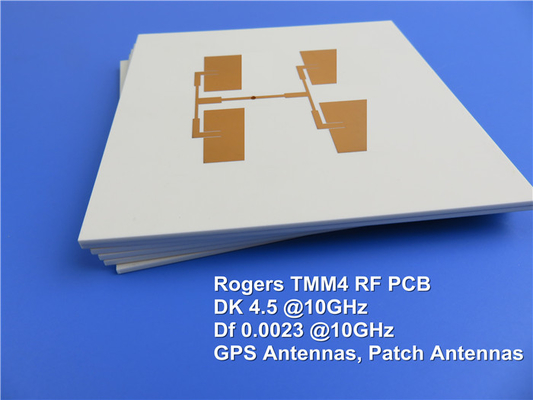

Τυπωμένος πίνακας κυκλωμάτων Rogers TMM4 μικρόκυμα 15mil 20mil 25mil 30mil 50mil 60mil με το χρυσό βύθισης
(Τα PCB είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Thermoset Rogers TMM4 το υλικό μικροκυμάτων είναι κεραμικό, υδρογονάνθρακας, thermoset πολυμερές σύνθετο που σχεδιάζεται για τις υψηλές καλύπτω-μέσω-τρυπών stripline και microstrip αξιοπιστίας εφαρμογές. Είναι διαθέσιμο με τη διηλεκτρική σταθερά σε 4,70. Οι ηλεκτρικές και μηχανικές ιδιότητες TMM4 συνδυάζουν πολλά από τα οφέλη και των κεραμικών και παραδοσιακών υλικών κυκλωμάτων μικροκυμάτων PTFE, χωρίς απαίτηση των εξειδικευμένων τεχνικών παραγωγής. Δεν απαιτεί μια επεξεργασία νατρίου napthanate πριν από τη electroless επένδυση.
TMM4 έχει έναν εξαιρετικά χαμηλό θερμικό συντελεστή της διηλεκτρικής σταθεράς, χαρακτηριστικά λιγότερο από 30 PPM/°C. Ο ισοτροπικός συντελεστής του υλικού της θερμικής επέκτασης, πολύ που αντιστοιχείται πολύ το χαλκό, επιτρέπει την παραγωγή της υψηλής αξιοπιστίας που καλύπτεται μέσω των τρυπών, και χαμηλός χαράξτε τις τιμές διακένωσης. Επιπλέον, η θερμική αγωγιμότητα TMM4 είναι περίπου δύο φορές αυτή των παραδοσιακών υλικών PTFE/ceramic, που διευκολύνουν την αφαίρεση θερμότητας.
TMM4 είναι βασισμένο thermoset στις ρητίνες, και δεν μαλακώνει όταν θερμαίνονται. Κατά συνέπεια, η σύνδεση καλωδίων των συστατικών μολύβδων στα ίχνη κυκλωμάτων μπορεί να εκτελεσθεί χωρίς ανησυχίες της ανύψωσης μαξιλαριών ή της παραμόρφωσης υποστρωμάτων.
Η ικανότητα PCB μας (TMM4)
| Υλικό PCB: | Σύνθετο του κεραμικού, πολυμερούς σώματος υδρογονανθράκων και thermoset |
| Προσδιοριστής: | TMM4 |
| Διηλεκτρική σταθερά: | 4.5 ±0.045 (διαδικασία) 4.7 (σχέδιο) |
| Αρίθμηση στρώματος: | 1 στρώμα, 2 στρώμα |
| Βάρος χαλκού: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Πάχος PCB: | 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.270mm), 60mil (1.524mm), 75mil (1.905mm), 100mil (2.540mm), 125mil (3.175mm) |
| Μέγεθος PCB: | ≤400mm Χ 500mm |
| Μάσκα ύλης συγκολλήσεως: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ. |
| Η επιφάνεια τελειώνει: | Γυμνός χαλκός, HASL, ENIG, κασσίτερος βύθισης, καθαρός χρυσός (κανένα νικέλιο κάτω από το χρυσό), OSP. |
Χαρακτηριστικές εφαρμογές
Ελεγκτές τσιπ
Διηλεκτρικοί πολωτές και φακοί
Φίλτρα και συζευκτήρας
Κεραίες συστημάτων παγκόσμιας πλοήγησης
Κεραίες μπαλωμάτων
Ενισχυτές και συνδυαστές δύναμης
RF και στοιχεία κυκλώματος μικροκυμάτων
Συστήματα δορυφορικών επικοινωνιών
Φύλλο στοιχείων TMM4
| Ιδιοκτησία | TMM4 | Κατεύθυνση | Μονάδες | Όρος | Μέθοδος δοκιμής | |
| Διηλεκτρική σταθερά, εProcess | 4.5±0.045 | Ζ | 10 Ghz | ΕΠΙ-TM-650 2.5.5.5 | ||
| Διηλεκτρική σταθερά, εDesign | 4.7 | - | - | 8GHz σε 40 Ghz | Διαφορική μέθοδος μήκους φάσης | |
| Παράγοντας διασκεδασμού (διαδικασία) | 0,002 | Ζ | - | 10 Ghz | ΕΠΙ-TM-650 2.5.5.5 | |
| Θερμικός συντελεστής της διηλεκτρικής σταθεράς | +15 | - | ppm/°K | -55℃-125℃ | ΕΠΙ-TM-650 2.5.5.5 | |
| Αντίσταση μόνωσης | >2000 | - | Gohm | C/96/60/95 | ASTM D257 | |
| Ειδική αντίσταση όγκου | 6 X 108 | - | Mohm.cm | - | ASTM D257 | |
| Ειδική αντίσταση επιφάνειας | 1 X 109 | - | Mohm | - | ASTM D257 | |
| Ηλεκτρική δύναμη (διηλεκτρική δύναμη) | 371 | Ζ | V/mil | - | ΕΠΙ-TM-650 μέθοδος 2.5.6.2 | |
| Θερμικές ιδιότητες | ||||||
| Θερμοκρασία Decompositioin (TD) | 425 | 425 | ℃TGA | - | ASTM D3850 | |
| Συντελεστής της θερμικής επέκτασης - Χ | 16 | Χ | ppm/K | 0 έως 140 ℃ | ASTM Ε 831 ΕΠΙ-TM-650, 2.4.41 | |
| Συντελεστής της θερμικής επέκτασης - Υ | 16 | Υ | ppm/K | 0 έως 140 ℃ | ASTM Ε 831 ΕΠΙ-TM-650, 2.4.41 | |
| Συντελεστής της θερμικής επέκτασης - Ζ | 21 | Ζ | ppm/K | 0 έως 140 ℃ | ASTM Ε 831 ΕΠΙ-TM-650, 2.4.41 | |
| Θερμική αγωγιμότητα | 0,7 | Ζ | W/m/K | 80 ℃ | ASTM C518 | |
| Μηχανικές ιδιότητες | ||||||
| Δύναμη φλούδας χαλκού μετά από τη θερμική πίεση | 5.7 (1,0) | Χ, Υ | lb/inch (N/mm) | μετά από το επιπλέον σώμα ύλης συγκολλήσεως 1 oz. EDC | ΕΠΙ-TM-650 μέθοδος 2.4.8 | |
| Κάμψης δύναμη (MD/CMD) | 15.91 | Χ, Υ | kpsi | Α | ASTM D790 | |
| Κάμψης συντελεστής (MD/CMD) | 1.76 | Χ, Υ | Mpsi | Α | ASTM D790 | |
| Σωματικές ιδιότητες | ||||||
| Απορρόφηση υγρασίας (2X2) | 1.27mm (0,050») | 0,07 | - | % | D/24/23 | ASTM D570 |
| 3.18mm (0,125») | 0,18 | |||||
| Συγκεκριμένη πυκνότητα | 2.07 | - | - | Α | ASTM D792 | |
| Συγκεκριμένη ικανότητα θερμότητας | 0,83 | - | J/g/K | Α | Υπολογισμένος | |
| Αμόλυβδο συμβατό σύστημα διαδικασίας | ΝΑΙ | - | - | - | - | |
