Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υλικό βάσεων: | Polyimide | Αρίθμηση στρώματος: | 1 στρώμα |
|---|---|---|---|
| Πάχος PCB: | 0.1mm | Coverlay: | Κίτρινος |
| Silkscreen: | Άσπρος | Βάρος χαλκού: | 1oz |
| Η επιφάνεια τελειώνει: | Χρυσός βύθισης |

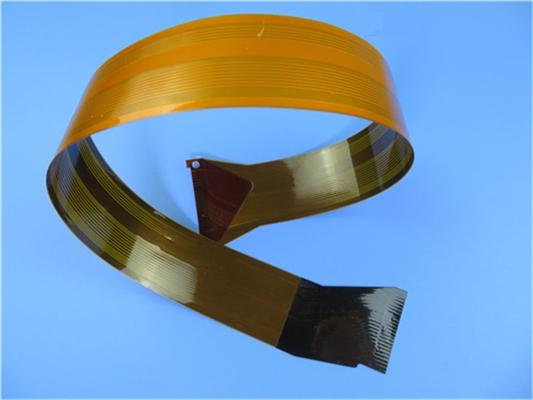

Εύκαμπτο PCB με το εύκαμπτο τυπωμένο κύκλωμα τονωτικών Polyimide (FPC) με το τονωτικό pi
(FPC είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Γενική περιγραφή
Αυτό είναι ένας τύπος ενιαίου εύκαμπτου τυπωμένου κυκλώματος στρώματος για την εφαρμογή ασύρματο Dongle, 0.2mm παχιά. Το φύλλο πλαστικού βάσεων είναι από Shengyi, έχει κατασκευάσει ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Το τονωτικό Polyimide εφαρμόζεται στο κεφάλι παρεμβολής.
Φύλλο παραμέτρου και στοιχείων
| Μέγεθος του εύκαμπτου PCB | 230.5 X 40.8mm |
| Αριθμός στρωμάτων | 1 |
| Τύπος πινάκων | Εύκαμπτο PCB |
| Πάχος πινάκων | 0.20mm |
| Υλικό πινάκων | Polyimide (pi) 25µm |
| Υλικός προμηθευτής πινάκων | ITEQ |
| Αξία Tg του υλικού πινάκων | 60℃ |
| Πάχος $cu PTH | ≥20µm |
| Εσωτερικό $cu Iayer thicknes | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Πάχος $cu επιφάνειας | 35µm (1oz) |
| Χρώμα Coverlay | Κίτρινος |
| Αριθμός Coverlay | 1 |
| Πάχος Coverlay | 25 µm |
| Υλικό τονωτικών | Polyimide |
| Πάχος τονωτικών | 0.2mm |
| Τύπος μελανιού Silkscreen | IJR-4000 MW300 |
| Προμηθευτής Silkscreen | TAIYO |
| Χρώμα Silkscreen | Άσπρος |
| Αριθμός Silkscreen | 1 |
| Δοκιμή αποφλοίωσης Coverlay | Κανένας peelable |
| Προσκόλληση μύθου | 3M 90℃ καμία αποφλοίωση μετά από ελάχιστες 3 φορές τη δοκιμή |
| Η επιφάνεια τελειώνει | Χρυσός βύθισης |
| Πάχος του νικελίου/του χρυσού | Au: 0.03µm (λεπτό) Νι 24µm |
| RoHS που απαιτείται | Ναι |
| Famability | 94-V0 |
| Δοκιμή θερμικού κλονισμού | Πέρασμα, -25℃±125℃, 1000 κύκλοι. |
| Θερμική πίεση | Πέρασμα, 300±5℃, 10 δευτερόλεπτα, 3 κύκλοι. Καμία απελασματοποίηση, καμία δημιουργία φουσκαλών. |
| Λειτουργία | 100% ηλεκτρική δοκιμή περασμάτων |
| Εργασία | Συμμόρφωση με ΕΠΙ-α-600H & ΕΠΙ-6013C την κατηγορία 2 |
Χαρακτηριστικά γνωρίσματα και οφέλη
Άριστη ευελιξία
Μείωση του όγκου
Μείωση βάρους
Συνέπεια της συνέλευσης
Αυξανόμενη αξιοπιστία
Χαμηλότερο κόστος
Συνοχή της επεξεργασίας
Εστίαση στη χαμηλή έως μέση παραγωγή όγκου
Περισσότερο από 18 έτη εμπειρίας
Εφαρμογές
Κινητή τηλεφωνική ενσωματωμένη κεραία FPC, ευκίνητο πληκτρολόγιο για τα κινητά τηλεφωνικά κλειδιά, βιομηχανικός μαλακός πίνακας υπολογιστών ελέγχου
Τονωτικό
Εφαρμογές όπου υπάρχουν συστατικά που συγκολλώνται σε πολλές, οι εύκαμπτοι πίνακες απαιτούν τα εξωτερικά τονωτικά (τονωτικό, επίσης γνωστό ως ενισχύοντας πίνακας) για την εξωτερική υποστήριξη. Τα υλικά τονωτικών είναι pi ή ταινία πολυεστέρα, ίνα υάλου, πολυμερή υλικά, φύλλο αλουμινίου χάλυβα, shim αργιλίου και ούτω καθεξής.
(1) pi ή πολυεστέρας
Τα pi και οι ταινίες πολυεστέρα είναι συνήθως χρησιμοποιημένα υλικά τονωτικών για τον εύκαμπτο πίνακα κυκλωμάτων. Το συνήθως χρησιμοποιημένο πάχος είναι 125μm (5mil), κάποια σκληρότητα μπορεί να ληφθεί.
(2) ίνες γυαλιού
Ίνες γυαλιού (όπως FR-4), οι οποίες είναι επίσης συνήθως χρησιμοποιημένα υλικά για τα τονωτικά. Το τονωτικό γυαλιού ινών έχει μια υψηλότερη σκληρότητα από αυτή του pi ή του πολυεστέρα, χρησιμοποιούμενη όπου οι απαιτήσεις του λουριού είναι υψηλότερες. Η σειρά πάχους είναι χαρακτηριστικά 125μm (5mil) σε 3.175mm (125mils). Εντούτοις, η επεξεργασία της είναι σχετικά δύσκολη από το pi, και μπορεί να μην είναι μια στάση υλική για μερικά εργοστάσια FPC.
(3) πολυμερές σώμα
Το πολυμερές σώμα, όπως το πλαστικό, κ.λπ. χρησιμοποιείται επίσης ως τονωτικά.
Η απορρόφηση νερού της είναι χαμηλός, με την υψηλή πίεση και την υψηλής θερμοκρασίας αντίσταση.
(4) φύλλο αλουμινίου χάλυβα, shim αργιλίου
Η σκληρότητα υποστήριξης του φύλλου αλουμινίου χάλυβα, shim αργιλίου είναι υψηλή, η θερμότητα μπορεί επίσης να διαλυθεί. Ο διασκεδασμός σκληρότητας ή θερμότητας στο σχέδιο είναι η βασική ανησυχία.
Περισσότερες επιδείξεις του τονωτικού pi
