Υλικό βάσεων: | Polyimide | Αρίθμηση στρώματος: | 2 στρώματα |
---|---|---|---|
Πάχος PCB: | 0.1mm | Coverlay: | Κίτρινος |
Silkscreen: | Άσπρος | Βάρος χαλκού: | 1oz |
Η επιφάνεια τελειώνει: | Χρυσός βύθισης |

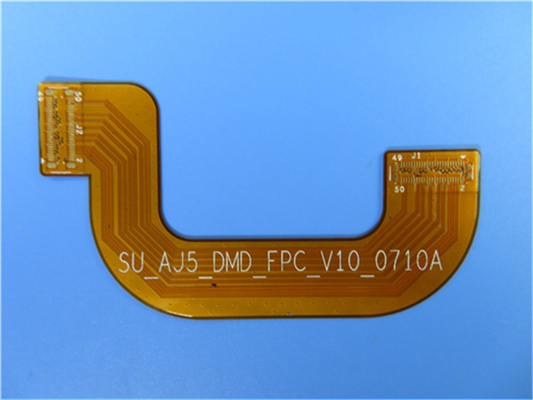

Εύκαμπτο PCB με το τονωτικό ανοξείδωτου ευκίνητο με Shim ανοξείδωτου
(Τα εύκαμπτα τυπωμένα κυκλώματα είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Γενική περιγραφή
Αυτό είναι ένας τύπος εύκαμπτου τυπωμένου κυκλώματος για την εφαρμογή του ενισχυτή Wifi. Είναι ένα εύκαμπτο κύκλωμα 2 στρώματος κατά 0.25mm παχιά. Το φύλλο πλαστικού βάσεων είναι από Shengyi, έχει κατασκευάσει ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Το ανοξείδωτο ως τονωτικό εφαρμόζεται στις δύο άκρες.
Φύλλο παραμέτρου και στοιχείων
Μέγεθος του εύκαμπτου PCB | 20.80 X 80.17mm |
Αριθμός στρωμάτων | 2 |
Τύπος πινάκων | Εύκαμπτο PCB |
Πάχος πινάκων | 0.25mm |
Υλικό πινάκων | Polyimde 50µm |
Υλικός προμηθευτής πινάκων | ITEQ |
Αξία Tg του υλικού πινάκων | 60℃ |
Πάχος $cu PTH | ≥20 µm |
Εσωτερικό $cu Iayer thicknes | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
Πάχος $cu επιφάνειας | 35 µm |
Χρώμα Coverlay | Κίτρινος |
Αριθμός Coverlay | 2 |
Πάχος Coverlay | 25 µm |
Υλικό τονωτικών | Ανοξείδωτο |
Πάχος τονωτικών | 0.3mm |
Τύπος μελανιού Silkscreen | IJR-4000 MW300 |
Προμηθευτής Silkscreen | TAIYO |
Χρώμα Silkscreen | Άσπρος |
Αριθμός Silkscreen | 1 |
Δοκιμή αποφλοίωσης Coverlay | Κανένας peelable |
Προσκόλληση μύθου | 3M 90℃ καμία αποφλοίωση μετά από ελάχιστες 3 φορές τη δοκιμή |
Η επιφάνεια τελειώνει | Χρυσός βύθισης |
Πάχος του νικελίου/του χρυσού | Au: 0.03µm (λεπτό) Νι 24µm |
RoHS που απαιτείται | Ναι |
Famability | 94-V0 |
Δοκιμή θερμικού κλονισμού | Πέρασμα, -25℃±125℃, 1000 κύκλοι. |
Θερμική πίεση | Πέρασμα, 300±5℃, 10 δευτερόλεπτα, 3 κύκλοι. Καμία απελασματοποίηση, καμία δημιουργία φουσκαλών. |
Λειτουργία | 100% ηλεκτρική δοκιμή περασμάτων |
Εργασία | Συμμόρφωση με ΕΠΙ-α-600H & ΕΠΙ-6013C την κατηγορία 2 |
Χαρακτηριστικά γνωρίσματα και οφέλη
Άριστη ευελιξία
Μείωση του όγκου
Μείωση βάρους
Συνέπεια της συνέλευσης
Αυξανόμενη αξιοπιστία
Το τέλος να είναι ολόκληρο που συγκολλάται μπορεί
Χαμηλότερο κόστος
Συνοχή της επεξεργασίας
Ανταγωνιστική τιμή
Υψηλή τεχνολογία
Εφαρμογές
Λουρίδα λαμπτήρων παιχνιδιών, βιομηχανικός πίνακας τηλεχειρισμού αφής ελέγχου μαλακός, αυτοκινητικός ευκίνητος πίνακας αισθητήρων
Τονωτικό
Εφαρμογές όπου υπάρχουν συστατικά που συγκολλώνται σε πολλές, οι εύκαμπτοι πίνακες απαιτούν τα εξωτερικά τονωτικά (τονωτικό, επίσης γνωστό ως ενισχύοντας πίνακας) για την εξωτερική υποστήριξη. Τα υλικά τονωτικών είναι pi ή ταινία πολυεστέρα, ίνα υάλου, πολυμερή υλικά, φύλλο αλουμινίου χάλυβα, shim αργιλίου και ούτω καθεξής.
(1) pi ή πολυεστέρας
Τα pi και οι ταινίες πολυεστέρα είναι συνήθως χρησιμοποιημένα υλικά τονωτικών για τον εύκαμπτο πίνακα κυκλωμάτων. Το συνήθως χρησιμοποιημένο πάχος είναι 125μm (5mil), κάποια σκληρότητα μπορεί να ληφθεί.
(2) ίνες γυαλιού
Ίνες γυαλιού (όπως FR-4), οι οποίες είναι επίσης συνήθως χρησιμοποιημένα υλικά για τα τονωτικά. Το τονωτικό γυαλιού ινών έχει μια υψηλότερη σκληρότητα από αυτή του pi ή του πολυεστέρα, χρησιμοποιούμενη όπου οι απαιτήσεις του λουριού είναι υψηλότερες. Η σειρά πάχους είναι χαρακτηριστικά 125μm (5mil) σε 3.175mm (125mils). Εντούτοις, η επεξεργασία της είναι σχετικά δύσκολη από το pi, και μπορεί να μην είναι μια στάση υλική για μερικά εργοστάσια FPC.
(3) πολυμερές σώμα
Το πολυμερές σώμα, όπως το πλαστικό, κ.λπ. χρησιμοποιείται επίσης ως τονωτικά.
Η απορρόφηση νερού της είναι χαμηλός, με την υψηλή πίεση και την υψηλής θερμοκρασίας αντίσταση.
(4) φύλλο αλουμινίου χάλυβα, shim αργιλίου
Η σκληρότητα υποστήριξης του φύλλου αλουμινίου χάλυβα, shim αργιλίου είναι υψηλή, η θερμότητα μπορεί επίσης να διαλυθεί. Ο διασκεδασμός σκληρότητας ή θερμότητας στο σχέδιο είναι η βασική ανησυχία.
Περισσότερες επιδείξεις του τονωτικού ανοξείδωτου
