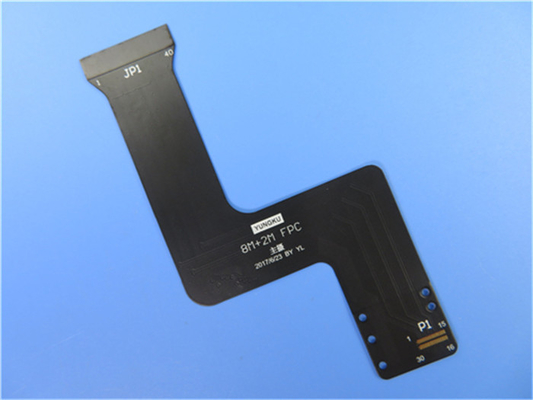

Εύκαμπτο τυπωμένο εύκαμπτο PCB κυκλωμάτων (FPC) σε Polyimide με τη μαύρη μάσκα ύλης συγκολλήσεως

Εύκαμπτο τυπωμένο εύκαμπτο PCB κυκλωμάτων (FPC) σε Polyimide με τη μαύρη μάσκα ύλης συγκολλήσεως

(Τα εύκαμπτα τυπωμένα κυκλώματα είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Γενική περιγραφή

Αυτό είναι ένας τύπος εύκαμπτου τυπωμένου κυκλώματος για την εφαρμογή του PLC Programing που είναι ένα 4 στρώμα FPC κατά 0.3mm παχιά. Το φύλλο πλαστικού βάσεων είναι από Shengyi. Έχει κατασκευάσει ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Το τονωτικό Polyimide εφαρμόζεται στο μέρος παρεμβολής.

Φύλλο παραμέτρου και στοιχείων

Χαρακτηριστικά γνωρίσματα και οφέλη

Άριστη ευελιξία

Μείωση του όγκου

Μείωση βάρους

Συνέπεια της συνέλευσης

Αυξανόμενη αξιοπιστία

Το τέλος να είναι ολόκληρο που συγκολλάται μπορεί

Χαμηλότερο κόστος

Συνοχή της επεξεργασίας

Εστίαση στη χαμηλή έως μέση παραγωγή όγκου

Κάνετε την παράδοση εγκαίρως. Κρατάμε υψηλότερος από το ποσοστό -χρόνος-παράδοσης 98%.

Εφαρμογές

Αριθμητικό πληκτρολόγιο FPC, FFC για το βιομηχανικό εξοπλισμό ελέγχου, κονσόλες καταναλωτικών παιχνιδιών

Μάσκα Covercoat/ύλης συγκολλήσεως

Η μάσκα ύλης συγκολλήσεως στο εύκαμπτο PCB είναι διαφορετική από τον άκαμπτο πίνακα, είναι συνήθως μια ταινία polyimide που ντύνεται σε μια πλευρά με μια ημι-θεραπευμένη και μη-κολλώδη κόλλα, την καλούμε covercoat στο εύκαμπτο κύκλωμα. Είναι τοποθετημένο σε στρώματα στο εύκαμπτο κύκλωμα κάτω από τη θερμότητα και την πίεση, έτσι ώστε το σχέδιο χαλκού είναι πλήρως τοποθετημένο εκτός από τα μαξιλάρια ύλης συγκολλήσεως που εκτίθενται μέσω των τρυπών πρόσβασης στο covercoat.

Το φύλλο παραγωγής covercoat πρέπει να είναι κομμένο ελαφρώς μικρότερο από το εύκαμπτο φύλλο παραγωγής κυκλωμάτων για να αποφύγει την πρόωρη σφράγιση ακρών, η οποία θα μπορούσε να παγιδεψει τις αεροφυσαλίδες στη συσκευασία.

Στο φύλλο παραγωγής για το covercoat παρέχεται η σχεδίαση των τρυπών στο στενό κατάλογο με τις τρύπες σχεδίασης στο φύλλο παραγωγής για το εύκαμπτο κύκλωμα. Οι τρύπες πρόσβασης τρυπιούνται με τρυπάνι συνήθως, αλλά στην περίπτωση της υψηλής παραγωγής, punching είναι οικονομικώς πιό αποδοτικό.

Κατ 'αρχήν, η διάτρυση του το covercoat ολοκληρώνεται με τον ίδιο τρόπο όπως κατά διάτρυση των άκαμπτων πινάκων, δηλ., διάφορα φύλλα covercoat συσσωρεύεται, είτε 5 επάνω είτε 10 επάνω. Οι παράμετροι διάτρυσης, εντούτοις, είναι κάπως διαφορετικές, λόγω του υλικού polyimide και της απουσίας φύλλου αλουμινίου χαλκού, τα οποία ειδάλλως θα μπορούσαν να έχουν αφαιρέσει μερικές από τη θερμότητα από τις τρύπες που τρυπιούνται με τρυπάνι.

Όταν τα μεγάλα φύλλα παραγωγής covercoat διάτρυσης/punching, αυτό είναι απαραίτητα για να αντισταθμίσουν τις διαστατικές αλλαγές του εύκαμπτου φύλλου παραγωγής κυκλωμάτων, το οποίο μπορεί να ανέλθει σε τουλάχιστον 0,2%.

Περισσότερες επιδείξεις των μαύρων εύκαμπτων κυκλωμάτων
