Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υλικό βάσεων: | Polyimide | Αρίθμηση στρώματος: | Ενιαία πλευρά |
|---|---|---|---|
| Πάχος PCB: | 0.3mm | Μέγεθος PCB: | 30.53 X 59.37mm |
| Coverlay: | Κίτρινος | Silkscreen: | Άσπρος |
| Βάρος χαλκού: | 35um | Η επιφάνεια τελειώνει: | Χρυσός βύθισης |
| Υψηλό φως: | ΚΑΝΕΝΑ διπλό πλαισιωμένο εύκαμπτο PCB Silkscreen,διπλό πλαισιωμένο εύκαμπτο PCB 0.3mm,διπλό πλαισιωμένο ευκίνητο PCB 0.3mm |
||

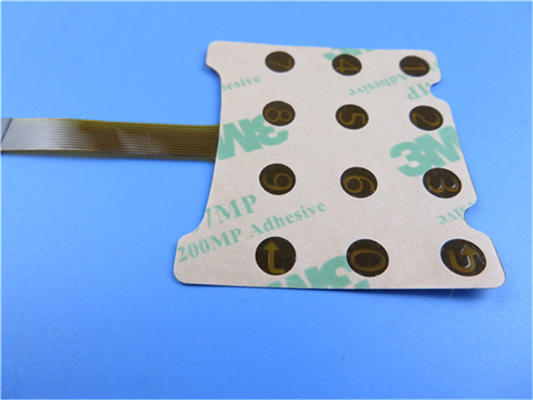

Ενιαίο πλαισιωμένο εύκαμπτο PCBs FPC στο υπόστρωμα Polyimide με την ταινία Tesa ταινιών της 3M
(Τα εύκαμπτα τυπωμένα κυκλώματα είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Γενική περιγραφή
Αυτός ο τύπος εύκαμπτου τυπωμένου κυκλώματος είναι για την εφαρμογή του αριθμητικού πληκτρολογίου υπολογιστών. Είναι ένα ενιαίο στρώμα FPC κατά 0.15mm παχιά. Το φύλλο πλαστικού βάσεων είναι από Shengyi, έχει κατασκευάσει ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. η ταινία της 3M εφαρμόζεται στην πίσω πλευρά.
Φύλλο παραμέτρου και στοιχείων
| Μέγεθος του εύκαμπτου PCB | 30.53 X 59.37mm |
| Αριθμός στρωμάτων | 1 |
| Τύπος πινάκων | Εύκαμπτο PCB |
| Πάχος πινάκων | 0.150mm |
| Υλικό πινάκων | Polyimide 25µm |
| Υλικός προμηθευτής πινάκων | ITEQ |
| Αξία Tg του υλικού πινάκων | 60℃ |
| Πάχος $cu PTH | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Εσωτερικό $cu Iayer thicknes | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Πάχος $cu επιφάνειας | 35 µm |
| Χρώμα Coverlay | Κίτρινος |
| Αριθμός Coverlay | 2 |
| Πάχος Coverlay | 25 µm |
| Υλικό τονωτικών | Polyimide |
| Πάχος τονωτικών | 0.2mm |
| Τύπος μελανιού Silkscreen | IJR-4000 MW300 |
| Προμηθευτής Silkscreen | TAIYO |
| Χρώμα Silkscreen | Άσπρος |
| Αριθμός Silkscreen | 1 |
| Δοκιμή αποφλοίωσης Coverlay | Κανένας peelable |
| Προσκόλληση μύθου | 3M 90℃ καμία αποφλοίωση μετά από ελάχιστες 3 φορές τη δοκιμή |
| Η επιφάνεια τελειώνει | Χρυσός βύθισης |
| Πάχος του νικελίου/του χρυσού | Au: 0.03µm (λεπτό) Νι 24µm |
| RoHS που απαιτείται | Ναι |
| Famability | 94-V0 |
| Δοκιμή θερμικού κλονισμού | Πέρασμα, -25℃±125℃, 1000 κύκλοι. |
| Θερμική πίεση | Πέρασμα, 300±5℃, 10 δευτερόλεπτα, 3 κύκλοι. Καμία απελασματοποίηση, καμία δημιουργία φουσκαλών. |
| Λειτουργία | 100% ηλεκτρική δοκιμή περασμάτων |
| Εργασία | Συμμόρφωση με ΕΠΙ-α-600H & ΕΠΙ-6013C την κατηγορία 2 |
Χαρακτηριστικά γνωρίσματα και οφέλη
Άριστη ευελιξία
Μείωση του όγκου
Μείωση βάρους
Συνέπεια της συνέλευσης
Αυξανόμενη αξιοπιστία
Το τέλος να είναι ολόκληρο που συγκολλάται μπορεί
Χαμηλότερο κόστος
Συνοχή της επεξεργασίας
Επαγγελματικοί και πεπειραμένοι μηχανικοί
Περισσότερο από 18 έτη εμπειρίας
Εφαρμογές
Οθόνη αφής, μαλακός πίνακας επίδειξης των οδηγήσεων, μαλακός πίνακας κεραιών ταμπλετών
Κόλλες
Τα φύλλα πλαστικού βάσεων για τους άκαμπτους τυπωμένους πίνακες κυκλωμάτων είναι φύλλα αλουμινίου χαλκού που τοποθετούνται σε στρώματα μαζί με τα υλικά βάσεων, η κόλλα που προέρχεται από το υλικό prepreg κατά τη διάρκεια της ελασματοποίησης. Το αντίθετο σε αυτό είναι το εύκαμπτο κύκλωμα όπου η ελασματοποίηση του φύλλου αλουμινίου χαλκού στο υλικό ταινιών επιτυγχάνεται με τη βοήθεια ενός συγκολλητικού συστήματος.
Είναι, εντούτοις, απαραίτητο να διακρίνει μεταξύ δύο κύριων συστημάτων της κόλλας, δηλαδή θερμοπλαστικές και thermoset κόλλες. Η επιλογή υπαγορεύεται εν μέρει από την επεξεργασία, και εν μέρει από την εφαρμογή του τελειωμένου εύκαμπτου κυκλώματος.
Κόλλες φύλλων/ταινία της 3M/ταινία Tesa
Μια κόλλα φύλλων, συχνά υπό μορφή χαμηλής ροής ακρυλικής, είναι μια κόλλα «που πετιέται» σε χαρτί πολυπροπυλενίου από το οποίο η κόλλα μπορεί εύκολα να αφαιρεθεί. Η εφαρμογή των κολλών φύλλων χρησιμοποιείται συχνά για τη σύνδεση των εύκαμπτων κυκλωμάτων στα πολυστρωματικά εύκαμπτα κυκλώματα, ή για την ένωση των τονωτικών με τα εύκαμπτα κυκλώματα.
Περισσότερες επιδείξεις των εύκαμπτων κυκλωμάτων με την ταινία της 3M
