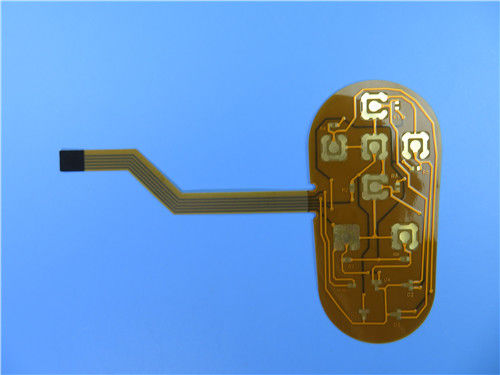

Polyimide 25um 0.2mm εύκαμπτος πίνακας PCB για τη χωρητική οθόνη αφής

2 εύκαμπτο τυπωμένο κύκλωμα FPC στρώματος που στηρίζεται σε Polyimide με το τονωτικό pi και το χρυσό βύθισης για τη χωρητική οθόνη αφής

(Τα εύκαμπτα τυπωμένα κυκλώματα είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Γενική περιγραφή

Αυτό είναι ένας τύπος εύκαμπτου τυπωμένου κυκλώματος για την εφαρμογή του αριθμητικού πληκτρολογίου. Είναι ένα 2 στρώμα FPC κατά 0.2mm παχιά. Το φύλλο πλαστικού βάσεων είναι από ITEQ, έχει κατασκευάσει ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Το τονωτικό Polyimide εφαρμόζεται στο μέρος παρεμβολής.

Φύλλο παραμέτρου και στοιχείων

Χαρακτηριστικά γνωρίσματα και οφέλη

Άριστη ευελιξία

Μείωση του όγκου

Μείωση βάρους

Συνέπεια της συνέλευσης

Αυξανόμενη αξιοπιστία

Το τέλος να είναι ολόκληρο που συγκολλάται μπορεί

Χαμηλότερο κόστος

Συνοχή της επεξεργασίας

Ποσότητα, πρωτότυπα και παραγωγή προσφοράς μικρή.

Από σπίτι σε σπίτι αποστολή DDU με τα ανταγωνιστικά έξοδα αποστολής.

Εφαρμογές

Χωρητικές οθόνη αφής/επιτροπή, βιομηχανικό interphone ελέγχου, μαλακός πίνακας καταναλωτικών ηλεκτροστατικός βραχιολιών

Συστατικά ενός εύκαμπτου κυκλώματος

Ένα εύκαμπτο κύκλωμα αποτελείται από το φύλλο αλουμινίου χαλκού, διηλεκτρικό substrate+ coverlay και συγκολλητικό.

Το φύλλο αλουμινίου χαλκού είναι διαθέσιμο σε δύο διαφορετικούς τύπους χαλκών: Χαλκός των ΕΔ και χαλκός RA.

Ο χαλκός των ΕΔ είναι ένα ηλεκτρο-κατατεθειμένο φύλλο αλουμινίου χαλκού (των ΕΔ) παραχθε'ν με τον ίδιο τρόπο όπως το φύλλο αλουμινίου χαλκού που χρησιμοποιείται για τους άκαμπτους τυπωμένους πίνακες κυκλωμάτων. Αυτό επίσης σημαίνει ότι ο χαλκός «αντιμετωπίζεται», δηλ., αυτό έχει μια ελαφρώς τραχιά επιφάνεια σε μια πλευρά, η οποία εξασφαλίζει μια καλύτερη προσκόλληση όταν συνδέεται το φύλλο αλουμινίου χαλκού με το υλικό βάσεων.

Ο χαλκός RA είναι ένα κυλημένο και ανοπτημένο φύλλο αλουμινίου χαλκού που παράγεται από τον ηλεκτρολυτικά κατατεθειμένο χαλκό καθόδων, ο οποίος λειώνουν και πετιέται στα πλινθώματα. Τα πλινθώματα είναι πρώτα hot-rolled σε ένα ορισμένο μέγεθος και αλέθονται σε όλες τις επιφάνειες. Ο χαλκός cold-rolled έπειτα και ανοπτείται, έως ότου λαμβάνεται το επιθυμητό πάχος.

Το φύλλο αλουμινίου χαλκού είναι διαθέσιμο στο πάχος 12, 18, 35 και 70 μm.

Πιό κοινός ο διαθέσιμος για το διηλεκτρικό υπόστρωμα και ο coverlay είναι ταινίες polyimide. Αυτό το υλικό μπορεί επίσης να χρησιμοποιηθεί όπως coverlay. Το Polyimide είναι καταλληλότερο για τα εύκαμπτα κυκλώματα λόγω των χαρακτηριστικών του όπως δηλώνεται κατωτέρω:

1. Η υψηλής θερμοκρασίας αντίσταση επιτρέπει τις διαδικασίες χωρίς καταστροφή των εύκαμπτων κυκλωμάτων

• Πολύ καλές ηλεκτρικές ιδιότητες
• Καλή χημική αντίσταση

Το Polyimide είναι διαθέσιμο στα πάχη 12,5, 20, 25 και 50 μm.

Τα φύλλα πλαστικού βάσεων για τους άκαμπτους τυπωμένους πίνακες κυκλωμάτων είναι φύλλα αλουμινίου χαλκού που τοποθετούνται σε στρώματα μαζί με τα υλικά βάσεων, η κόλλα που προέρχεται από το υλικό prepreg κατά τη διάρκεια της ελασματοποίησης. Το αντίθετο σε αυτό είναι το εύκαμπτο κύκλωμα όπου η ελασματοποίηση του φύλλου αλουμινίου χαλκού στο υλικό ταινιών επιτυγχάνεται με τη βοήθεια ενός συγκολλητικού συστήματος. Είναι απαραίτητο να διακρίνει μεταξύ δύο κύριων συστημάτων της κόλλας, δηλαδή θερμοπλαστικές και thermoset κόλλες. Η επιλογή υπαγορεύεται εν μέρει από την επεξεργασία, και εν μέρει από την εφαρμογή του τελειωμένου εύκαμπτου κυκλώματος.
