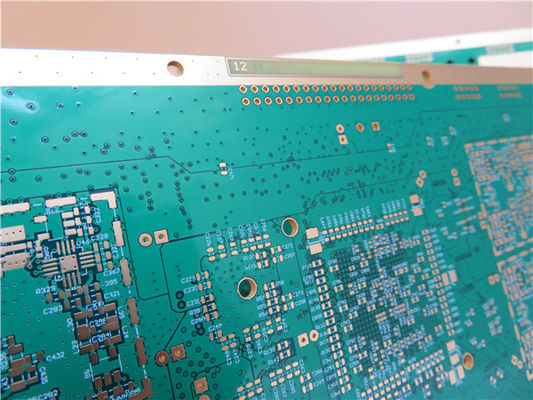

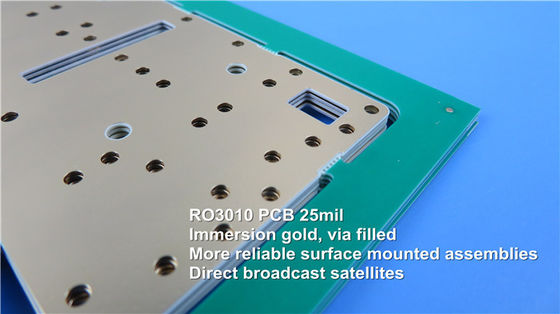

Ποιος είναι ο κώδικας Δ των αρχείων Gerber;

Ο κώδικας Δ, απλά που μιλά, ο πρώτος χαρακτήρας είναι «Δ». Υπάρχουν τρισδιάστατοι κώδικες στα αρχεία Gerber που χρησιμοποιούνται για να ελέγξουν τον υπολογιστή γραφείου που κινείται κατά μήκος της X-$L*Y θέσης.

D01 (D1): Ανοίξτε το παραθυρόφυλλο και κινήστε τον υπολογιστή γραφείου προς τις αντίστοιχες X-$L*Y συντεταγμένες.

D02 (D2): Κλείστε το παραθυρόφυλλο και κινήστε τον υπολογιστή γραφείου προς τις αντίστοιχες X-$L*Y συντεταγμένες.

D03 (D3): Ανοίξτε το παραθυρόφυλλο και κινήστε τον υπολογιστή γραφείου προς τις αντίστοιχες X-$L*Y συντεταγμένες. Κατόπιν γρήγορα ανοικτός και κλείστε το παραθυρόφυλλο, διαμορφώνοντας κατά συνέπεια ένα σημείο έκθεσης.

Το D01 είναι μια εντολή για να σύρει μια γραμμή Το D02 είναι μια εντολή που κινεί μόνο τον υπολογιστή γραφείου χωρίς έκθεση της ταινίας. Παραδείγματος χάριν, D01 και D02 είναι όπως τη γραμμή κτυπήματος μανδρών και τον κάτοχο μανδρών της μετακίνησης στο μάνδρα-τύπο photoplotter.

Το D03 είναι η εντολή «λάμψης». Όταν ο υπολογιστής γραφείου κινείται, το παραθυρόφυλλο είναι κλειστό. Όταν οι κινήσεις υπολογιστών γραφείου προς τις αντίστοιχες συντεταγμένες, το παραθυρόφυλλο ανοίγουν και κλείνουν αμέσως – αυτό θα αφήσει μια εικόνα του ανοίγματος στην ταινία. Το D03 είναι μια πολύ αποτελεσματική διοίκηση κατά τη στρέθιμο της προσοχής των μαξιλαριών σε έναν τυπωμένο πίνακα κυκλωμάτων.

Οι εντολές D01, D02, και D03 ακολουθούν πάντα τα αντίστοιχα στοιχεία τους, όπως στο ακόλουθο παράδειγμα:

X0Y0D02*

X450Y330D01*

X455Y300D03*

Αυτό το στοιχείο θα αναγκάσει το photoplotter για να κάνει τα εξής: κλείστε το παραθυρόφυλλο και κινήστε τον υπολογιστή γραφείου προς την προέλευση ανοίξτε το παραθυρόφυλλο και κινήστε τον υπολογιστή γραφείου προς 450.330 (έτσι σύρετε από 0,0 έως 450.330.) Κλείστε το παραθυρόφυλλο και κινηθείτε προς 455.300, ανοίξτε το παραθυρόφυλλο και κλείστε το παραθυρόφυλλο.

Σημάδι ανοιγμάτων, κώδικας Δ και D10-D999

Αντίθετα από D01, D02, D03, D10 σε D999 είναι στοιχεία παρά τις εντολές, είναι χαρακτηρισμένοι στο άνοιγμα ή στη ρόδα ανοιγμάτων. Το πρόωρο photoplotter χρησιμοποίησε μια ρόδα ανοιγμάτων με 24 τρύπες/αυλάκι.

Ο πίνακας 1 είναι ένας πίνακας αλληλογραφίας μεταξύ του οπτικού ανοίγματος και του κώδικα Δ του πρόωρου photoplotter.

Μπορεί να δει ότι D10 σε D19 τακτοποιούνται στην κανονική διαταγή, που ακολουθείται από D70 και D71, και D20 είναι ταξινομημένο 13ο. Από D20 σε D29, η ακολουθία επεκτείνεται. Ο αριθμός ανοιγμάτων πρέπει να είναι 23 πότε είναι D30, αλλά D72 και D73 παρεμβάλλονται πριν από D30. Το περισσότερο οπτικό σχέδιο και το λογισμικό CAM σας απαιτούν για να εισαγάγουν τις πληροφορίες (μορφή και μέγεθος) του ανοίγματος σύμφωνα με τον κώδικα Δ. Μερικά από το λογισμικό πρέπει για να εισαγάγουν σύμφωνα με τον αριθμό ανοιγμάτων (σε αυτήν την περίπτωση, πρέπει να ρυθμίσετε εκ νέου σύμφωνα με τον αντίστοιχο πίνακα ανωτέρω).

Υπάρχουν ειδικοί κώδικες Δ μεταξύ 3 και 9. Χρησιμοποιείται για να αντιπροσωπεύσει τα ειδικά τμήματα γραμμών όπως οι διαστιγμένες γραμμές και οι γραμμές εξόρμησης. Χρησιμοποιείται σπάνια τώρα, δηλ., αυτό χρησιμοποιείται μόνο από μερικά ξεπερασμένα photoplotters.
