χαλκού δίπλευρος χαλκός PCB φύλλων αλουμινίου 12um ελεγχόμενος σύνθετη αντίσταση ντυμένος

copper foil 12um Impedance Controlled PCB Two Side Copper Clad
copper foil 12um Impedance Controlled PCB Two Side Copper Clad copper foil 12um Impedance Controlled PCB Two Side Copper Clad copper foil 12um Impedance Controlled PCB Two Side Copper Clad copper foil 12um Impedance Controlled PCB Two Side Copper Clad copper foil 12um Impedance Controlled PCB Two Side Copper Clad copper foil 12um Impedance Controlled PCB Two Side Copper Clad copper foil 12um Impedance Controlled PCB Two Side Copper Clad

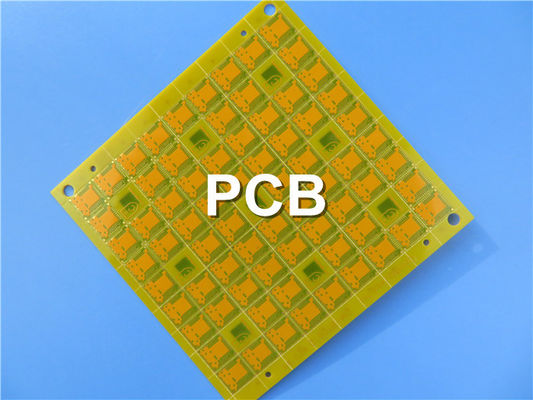

Μεγάλες Εικόνας :  χαλκού δίπλευρος χαλκός PCB φύλλων αλουμινίου 12um ελεγχόμενος σύνθετη αντίσταση ντυμένος

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Αριθμό μοντέλου: BIC-207.V1.0
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99
Συσκευασία λεπτομέρειες: Κενό bags+Cartons
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 5000pcs το μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υψηλό φως:

Ελεγχόμενο σύνθετη αντίσταση PCB φύλλων αλουμινίου χαλκού

,

12um ελεγχόμενο σύνθετη αντίσταση PCB



Επισκόπηση του Impedanceντοελεγχόμενο PCB



Χωρίς έλεγχο σύνθετης αντίστασης, θα προκύψουν σημαντικές ανακλάσεις σήματος και παραμορφώσεις σήματος, με αποτέλεσμα την αποτυχία του σχεδιασμού.Απαιτείται έλεγχος σύνθετης αντίστασης για κοινά σήματα, όπως δίαυλος PCI, δίαυλος PCI-E, USB, Ethernet, μνήμη DDR, σήματα LVDS, κ.λπ. βάλε μπροστά επίσης.Επομένως, πρέπει να ελέγξουμε την αντίσταση της καλωδίωσης σύμφωνα με την απαίτηση ακεραιότητας σήματος.



Η αντίστοιχη τιμή αντίστασης διαφορετικών καλωδιώσεων μπορεί να ληφθεί με υπολογισμό.



Γραμμή μικρο-λωρίδας

Αποτελείται από έναν αγωγό ταινίας και το επίπεδο γείωσης, με διηλεκτρικό στη μέση.Εάν η διηλεκτρική σταθερά, το πλάτος της γραμμής και η απόστασή της από το επίπεδο γείωσης είναι ελεγχόμενα, τότε η χαρακτηριστική της σύνθετη αντίσταση είναι επίσης ελεγχόμενη με ακρίβεια ± 5%.



χαλκού δίπλευρος χαλκός PCB φύλλων αλουμινίου 12um ελεγχόμενος σύνθετη αντίσταση ντυμένος 0



Strip-line

Μια λωρίδα είναι μια χάλκινη λωρίδα στη μέση ενός διηλεκτρικού που τοποθετείται μεταξύ δύο αγώγιμων επιπέδων.Εάν το πάχος και το πλάτος της γραμμής, η διηλεκτρική σταθερά του διηλεκτρικού και η απόσταση μεταξύ των δύο επιπέδων γείωσης είναι όλα ελεγχόμενα, τότε η χαρακτηριστική σύνθετη αντίσταση της γραμμής είναι επίσης ελεγχόμενη με ακρίβεια 10%.



χαλκού δίπλευρος χαλκός PCB φύλλων αλουμινίου 12um ελεγχόμενος σύνθετη αντίσταση ντυμένος 1



Η δομή του πολυστρωματικού πίνακα

Για να ελέγξουμε καλά την σύνθετη αντίσταση του PCB, πρέπει πρώτα να κατανοήσουμε τη δομή του PCB.



Η πλακέτα πολλαπλών στρώσεων που συνήθως αναφέρεται από εμάς πιέζεται με την αμοιβαία πλαστικοποίηση πυρήνα και προεμποτισμού και ο πυρήνας είναι μια σκληρή, δύο πλευρών επικαλυμμένη σανίδα χαλκού με συγκεκριμένο πάχος, που είναι το βασικό υλικό της πλακέτας τυπωμένου κυκλώματος.Το λεγόμενο στρώμα διαβροχής που αποτελείται από το prepreg δρα ως συνδετικός πυρήνας, αν και έχει επίσης ένα ορισμένο αρχικό πάχος, ενώ το πάχος του θα ποικίλλει κάπως κατά την πίεση.



Γενικά, τα δύο εξωτερικά διηλεκτρικά στρώματα της πολυστρωματικής σανίδας είναι στρώματα διαβροχής, με ένα ξεχωριστό στρώμα φύλλου χαλκού ως το εξωτερικό φύλλο χαλκού στο εξωτερικό αυτών των δύο στρωμάτων.Οι αρχικές προδιαγραφές πάχους του εξωτερικού στρώματος και του εσωτερικού στρώματος του φύλλου χαλκού είναι γενικά τρία είδη 0,5 oz, 1 oz, 2 oz (1 oz είναι περίπου 35um ή 1,4mil), αλλά μετά από μια σειρά επιφανειακής επεξεργασίας, το τελικό πάχος του εξωτερικού στρώματος του φύλλου χαλκού γενικά θα αυξηθεί κατά περίπου 1 ουγκιά περίπου.Το εσωτερικό φύλλο χαλκού είναι το υλικό επένδυσης χαλκού και στις δύο πλευρές του πυρήνα, το τελικό πάχος του είναι ελαφρώς διαφορετικό από το αρχικό πάχος, αλλά λόγω της χάραξης, γενικά μειώνει κάποια um.



Το πιο εξωτερικό στρώμα της πλακέτας πολλαπλών στρώσεων είναι η μάσκα συγκόλλησης, η οποία συνήθως αποκαλείται από εμάς "πράσινο λάδι".Φυσικά, μπορεί να είναι και κίτρινο ή άλλα χρώματα.Το πάχος της μάσκας συγκόλλησης είναι γενικά δύσκολο να προσδιοριστεί με ακρίβεια, η περιοχή χωρίς χαλκό στην επιφάνεια είναι ελαφρώς παχύτερη από την περιοχή με χαλκό, αλλά το φύλλο χαλκού εξακολουθεί να είναι πολύ εμφανές λόγω της έλλειψης πάχους φύλλου χαλκού, μπορούμε να το αισθανθούμε όταν αγγίζουμε την επιφάνεια μιας πλακέτας τυπωμένου κυκλώματος με τα δάχτυλα.



Όταν φτιάχνετε την πλακέτα τυπωμένου κυκλώματος με συγκεκριμένο πάχος, είναι απαραίτητο να επιλέξετε εύλογα τις παραμέτρους διαφόρων υλικών.Από την άλλη πλευρά, το τελικό πάχος του prepreg θα είναι πιο λεπτό από το αρχικό πάχος.



χαλκού δίπλευρος χαλκός PCB φύλλων αλουμινίου 12um ελεγχόμενος σύνθετη αντίσταση ντυμένος 2



Παράμετροι PCB

Οι παράμετροι PCB θα διαφέρουν ελαφρώς από το ένα εργοστάσιο PCB στο άλλο.Ορισμένες παράμετροι του BichengPCB είναι οι εξής:



Επιφανειακό φύλλο χαλκού

Υπάρχουν τρία είδη πάχους για προσβάσιμα υλικά από φύλλο χαλκού: 12um, 18um και 35um.Τα τελικά πάχη μετά την επεξεργασία είναι περίπου 44um, 50um και 67um.



Πυρήνας

Το κοινό μας υπόστρωμα PCB είναι το IT158, το τυπικό FR-4, με επένδυση από χαλκό δύο πλευρών.Οι προαιρετικές προδιαγραφές μπορούν να καθοριστούν σε επαφή με τους κατασκευαστές.



Prepreg

Οι προδιαγραφές (αρχικά πάχη) είναι 7628H (0,213mm), 7628 (41%) (0,185mm), 7628 (43%) (0,195mm), 2116HR (0,135mm), 2116 (0,120mm), 1085mm (0,07mm) και 1060 (0,05mm).Το πάχος μετά την πραγματική πίεση είναι συνήθως 10-15um μικρότερο από την αρχική τιμή.Το πολύ τρία προεμποτίσματα μπορούν να χρησιμοποιηθούν για την ίδια στρώση διαβροχής και το πάχος δεν μπορεί να είναι το ίδιο.Μπορεί να χρησιμοποιηθεί τουλάχιστον ένα prepreg, αλλά ορισμένοι κατασκευαστές απαιτούν να χρησιμοποιήσουν τουλάχιστον δύο prepreg.Εάν το πάχος του prepreg δεν είναι αρκετό, το φύλλο χαλκού και στις δύο πλευρές του πυρήνα μπορεί να απομακρυνθεί και στη συνέχεια τα prepreg χρησιμοποιούνται για να κολληθούν και στις δύο πλευρές, έτσι ώστε να μπορεί να πραγματοποιηθεί ένα παχύτερο στρώμα διαβροχής.



Κόλλα μετάλλωνμάσκα

Το πάχος της μάσκας συγκόλλησης στο φύλλο χαλκού C2 είναι περίπου 8-10um.Το πάχος της μάσκας συγκόλλησης στην επιφάνεια χωρίς χαλκό (C1) ποικίλλει ανάλογα με τα διαφορετικά πάχη του επιφανειακού χαλκού.Όταν το πάχος του επιφανειακού χαλκού είναι 45um, το C1 είναι περίπου 13-15um, όταν το πάχος του επιφανειακού χαλκού είναι 70um, C1 ≈ 17-18um.



Ταυτόςδιατομήτου μαέστρου

Θα πιστεύαμε ότι η διατομή του αγωγού είναι ένα ορθογώνιο, αλλά στην πραγματικότητα είναι ένα τραπέζιο.Πάρτε για παράδειγμα το TOP στρώμα, όταν το πάχος του φύλλου χαλκού είναι 1 oz, η άνω βάση του τραπεζοειδούς είναι 1 μίλι μικρότερη από την κάτω βάση.Για παράδειγμα, εάν το πλάτος της γραμμής είναι 5 mil, τότε η επάνω βάση της είναι περίπου 4 mil, η κάτω βάση είναι 5 mil.Η διαφορά μεταξύ άνω και κάτω βάσης σχετίζεται με το πάχος του χαλκού.



Διηλεκτρική σταθερά

Η διηλεκτρική σταθερά του prepreg εξαρτάται από το πάχος.Η διηλεκτρική σταθερά του CCL σχετίζεται με το χρησιμοποιούμενο υλικό ρητίνης, η διηλεκτρική σταθερά του υλικού FR4 είναι 4,2 - 4,7 και μειώνεται με την αύξηση της συχνότητας.



Διηλεκτρικόςαπώλεια φάactor

Η ενέργεια που καταναλώνεται από τη θέρμανση του διηλεκτρικού υπό τη δράση εναλλασσόμενου ηλεκτρικού πεδίου ονομάζεται διηλεκτρική απώλεια και συνήθως εκφράζεται ως ο συντελεστής διηλεκτρικής απώλειας, tanδ.Η τυπική τιμή του IT158 είναι 0,016.



Το ελάχιστο πλάτος γραμμής και απόσταση γραμμής για τη διασφάλιση της επεξεργασίας είναι: 4mil / 4mil.



χαλκού δίπλευρος χαλκός PCB φύλλων αλουμινίου 12um ελεγχόμενος σύνθετη αντίσταση ντυμένος 3



Εισαγωγή εργαλείου για τον υπολογισμό της αντίστασης:

Μπορούμε να υπολογίσουμε την σύνθετη αντίσταση από το λογισμικό EDA αφού κατανοήσουμε τη δομή της πλακέτας πολλαπλών στρώσεων και κατακτήσουμε τις απαιτούμενες παραμέτρους.Το Allegro μπορεί να χρησιμοποιηθεί για τον υπολογισμό, αλλά εδώ προτείνουμε ένα άλλο εργαλείο Polar SI9000, το οποίο είναι ένα καλό εργαλείο για τον υπολογισμό της χαρακτηριστικής σύνθετης αντίστασης και τώρα πολλά εργοστάσια PCB χρησιμοποιούν αυτό το λογισμικό.



Κατά τον υπολογισμό της χαρακτηριστικής σύνθετης αντίστασης του εσωτερικού σήματος, είτε διαφορικής είτε γραμμής μονού άκρου, θα διαπιστώσετε ότι υπάρχει μόνο μια μικρή διαφορά μεταξύ του αποτελέσματος υπολογισμού του Polar SI9000 και του Allegro, που σχετίζεται με ορισμένες λεπτομέρειες της επεξεργασίας. όπως το σχήμα της διατομής του αγωγού.Αλλά σας προτείνω να επιλέξετε το μοντέλο με επίστρωση, αντί για το μοντέλο Surface κατά τον υπολογισμό της χαρακτηριστικής σύνθετης αντίστασης του σήματος επιφάνειας, επειδή η ύπαρξη της μάσκας συγκόλλησης λαμβάνεται υπόψη σε αυτό το είδος μοντέλου, οπότε το αποτέλεσμα θα είναι πιο ακριβές.Το παρακάτω σχήμα είναι το υπολογισμένο αποτέλεσμα χρησιμοποιώντας το Polar SI9000 στην περίπτωση της εξέτασης της μάσκας συγκόλλησης και με τη σύνθετη αντίσταση γραμμής επιφανειακής διαφοράς 50 ohm:



χαλκού δίπλευρος χαλκός PCB φύλλων αλουμινίου 12um ελεγχόμενος σύνθετη αντίσταση ντυμένος 4



Καθώς το πάχος της μάσκας συγκόλλησης είναι δύσκολο να ελεγχθεί, επομένως μπορεί επίσης να χρησιμοποιηθεί μια μέθοδος προσέγγισης, όπως συνιστάται από το εργοστάσιο της πλακέτας: για να αφαιρέσετε μια συγκεκριμένη τιμή από τα αποτελέσματα που υπολογίστηκαν από το μοντέλο Surface, συνιστάται η αφαίρεση της διαφορικής αντίστασης 8 ohms, σύνθετη αντίσταση μονού άκρου 2 ohms.



Οι απαιτήσεις της σύνθετης αντίστασης διαφορικού ζεύγους

(1) Για να προσδιορίσετε τη λειτουργία καλωδίωσης, τις παραμέτρους και τον υπολογισμό της σύνθετης αντίστασης.Η καλωδίωση διαφορικού ζεύγους χωρίζεται σε δύο είδη διαφορικής λειτουργίας εξωτερικής γραμμής μικρο-λωρίδας και διαφορική λειτουργία εσωτερικής λωρίδας γραμμής.Η σύνθετη αντίσταση μπορεί να υπολογιστεί χρησιμοποιώντας το σχετικό λογισμικό υπολογισμού σύνθετης αντίστασης (όπως το POLAR-SI9000) και μπορεί επίσης να υπολογιστεί χρησιμοποιώντας τον τύπο υπολογισμού της σύνθετης αντίστασης από ένα εύλογο σύνολο παραμέτρων.



(2) Παράλληλη ισαπέχουσα ευθεία.Προσδιορίστε το πλάτος γραμμής και την απόσταση, θα πρέπει αυστηρά σύμφωνα με το υπολογιζόμενο πλάτος γραμμής και απόσταση κατά τη διάταξη καλωδίωσης, η απόσταση μεταξύ δύο γραμμών δεν μπορεί να αλλάξει, δηλαδή να διατηρηθεί η παράλληλη.Υπάρχουν δύο είδη παραλλήλων: η μία είναι καλωδίωση δίπλα-δίπλα για δύο γραμμές και η άλλη καλωδίωση πάνω από κάτω στρώματα για δύο γραμμές.Το τελευταίο (αυτό είναι το διαφορικό σήμα μεταξύ των επιπέδων) γενικά αποφεύγεται όσο το δυνατόν περισσότερο, καθώς η ακρίβεια ευθυγράμμισης πλαστικοποίησης μεταξύ των στρωμάτων πλαστικοποίησης είναι πολύ χαμηλότερη από αυτή της ίδιας ακρίβειας χάραξης στρώματος στην πραγματική κατασκευή PCB και με την απώλεια διηλεκτρικό κατά την πλαστικοποίηση δεν μπορεί να διασφαλιστεί ότι η απόσταση της διαφορικής γραμμής είναι ίση με το πάχος του διηλεκτρικού ενδιάμεσου στρώματος, γεγονός που θα προκαλέσει αλλαγή διαφορικής αντίστασης μεταξύ των ζευγών διαφορικών ενδιάμεσων στρωμάτων.Επομένως, συνιστάται να χρησιμοποιείτε το ίδιο διαφορικό στρώματος όσο το δυνατόν περισσότερο.



χαλκού δίπλευρος χαλκός PCB φύλλων αλουμινίου 12um ελεγχόμενος σύνθετη αντίσταση ντυμένος 5
