| Υλικό βάσεων: | FR-4 | Αρίθμηση στρώματος: | 12 στρώματα |
|---|---|---|---|
| Πάχος PCB: | 2.0mm ±10% | Μέγεθος PCB: | 257 Χ 171.5mm=1PCS=1design |
| Μάσκα ύλης συγκολλήσεως: | Πράσινος | Silkscreen: | Άσπρος |
| Βάρος χαλκού: | 1oz | Η επιφάνεια τελειώνει: | Χρυσός βύθισης |
| Υψηλό φως: | Η σύνθετη αντίσταση έλεγξε το PCB 12 στρωμάτων,FR4 υλικό PCB 12 στρωμάτων,2.0mm μέσω στο PCB μαξιλαριών |
||

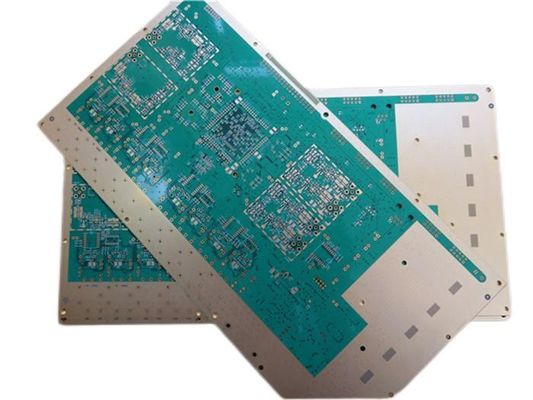

Ελεγχόμενο σύνθετη αντίσταση PCB 12 στρώματα υψηλός τυπωμένος Tg κυκλωμάτων πίνακας PCB πινάκων HDI πολυστρωματικός σε 2.0mm FR-4
(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
1.1 γενική περιγραφή
Αυτό είναι ένας τύπος ελεγχόμενου του σύνθετη αντίσταση PCB που στηρίζεται στο υλικό FR-4 με Tg 175°C για την εφαρμογή της μετάδοσης σημάτων. Είναι πίνακας 12 στρώματος με 2,0 χιλ. παχύ. Περιέχει τα vias 2+N+2 HDI (δείτε stackup & τα vias). Τα άσπρα silkscreens (Taiyo) είναι στην πράσινη μάσκα ύλης συγκολλήσεως (Taiyo) και το χρυσό βύθισης στα μαξιλάρια. Και η σύνθετη αντίσταση ιχνών σημάτων και η διαφορική σύνθετη αντίσταση ζευγαριών ελέγχονται σχετικά με τα στρώματα. Δείτε το σχέδιο κατωτέρω. Το υλικό βάσεων είναι από ITEQ. Η ολόκληρη επιτροπή παρέχει ενιαίο επάνω. Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 20 πίνακες συσκευάζονται για την αποστολή.
Έλεγχος σύνθετης αντίστασης ιχνών σημάτων
| Στρώμα ιχνών | Πλάτος ιχνών (mil) | Σύνθετη αντίσταση ιχνών (ωμ) | Ακρίβεια | Στρώμα αναφοράς |
| Τοπ στρώμα | 4 | 50 | ±10% | Μέσος-στρώμα 1 |
| L03, μέσος-στρώμα 2 | 4 | 50 | ±10% | Μέσος-στρώμα 1 |
| L10, μέσος-στρώμα 9 | 4 | 50 | ±10% | Μέσος-στρώμα 7, μέσος-στρώμα 10 |
| Κατώτατο στρώμα | 4 | 50 | ±10% | Μέσος-στρώμα 10 |
Διαφορικός έλεγχος σύνθετης αντίστασης ζευγαριών
| Στρώμα | Πλάτος/διάστημα ιχνών (Mil) | Σύνθετη αντίσταση ιχνών (ωμ) | Ακρίβεια | Συχνότητα (MHZ) |
| Τοπ στρώμα | 3.1 / 5.5 | 100 | ±10% | Μέσος-στρώμα 1 |
| Τοπ στρώμα | 4.0 / 5.1 | 90 | ±10% | Μέσος-στρώμα 1 |
| L03, μέσος-στρώμα 2 | 3.1 / 5.9 | 100 | ±10% | Μέσος-στρώμα 1, μέσος-στρώμα 4 |
| L06, μέσος-στρώμα 5 | 4.0 / 7.4 | 100 | ±10% | Μέσος-στρώμα 4, μέσος-στρώμα 6 |
| L06, μέσος-στρώμα 5 | 4.0 / 4.7 | 90 | ±10% | Μέσος-στρώμα 4, μέσος-στρώμα 6 |
| L07, μέσος-στρώμα 6 | 4.0 / 7.4 | 100 | ±10% | Μέσος-στρώμα 5, μέσος-στρώμα 7 |
| L07, μέσος-στρώμα 6 | 4.0 / 4.7 | 90 | ±10% | Μέσος-στρώμα 5, μέσος-στρώμα 7 |
| L10, μέσος-στρώμα 9 | 3.1 / 5.9 | 100 | ±10% | Μέσος-στρώμα 7, μέσος-στρώμα 10 |
| Κατώτατο στρώμα | 4.0 / 5.5 | 100 | ±10% | Μέσος-στρώμα 10 |
| Κατώτατο στρώμα | 4.0 / 5.1 | 90 | ±10% | Μέσος-στρώμα 10 |
1.2 χαρακτηριστικά γνωρίσματα και οφέλη
Αμόλυβδες συνελεύσεις με μια μέγιστη θερμοκρασία επανακυκλοφορίας 260℃.
Χρόνος μακροχρόνιας αποθήκευσης (μπορεί να αποθηκευτεί για περισσότερο από 1 έτος στην κενή τσάντα)
Βελτίωσε την ταχύτητα της μετάδοσης σημάτων
PCB που κατασκευάζει στις απαραίτητες προδιαγραφές.
Γρήγορη και έγκαιρη παράδοση
UL αναγνωρισμένος και RoHS οδηγία-υποχωρητικό
Ικανότητα PCB πρωτοτύπων
1.3 εφαρμογές
Ηλιακός φορτιστής μπαταριών
Δέκτης ΠΣΤ
Κεραία WI Fi
Ασύρματος δρομολογητής USB
Τηλεφωνικά συστήματα
1.4 φύλλο παραμέτρου και στοιχείων
| ΜΈΓΕΘΟΣ PCB | 257 Χ 171.5mm=1PCS=1design |
| ΤΥΠΟΣ ΠΙΝΑΚΩΝ | Πολυστρωματικό PCB |
| Αριθμός στρωμάτων | 12 στρώματα |
| Η επιφάνεια τοποθετεί τα συστατικά | ΝΑΙ |
| Μέσω των τμημάτων τρυπών | ΝΑΙ |
| STACKUP ΣΤΡΩΜΑΤΟΣ | χαλκός - ΤΟΠ 17um (1oz) +plate 25um |
| 130 um prepreg 1080 X 2 | |
| χαλκός - L02 32um (1oz) | |
| 150um πυρήνας FR-4 | |
| χαλκός - L03 18um (0.5oz) | |
| 130 um prepreg 1080 X 2 | |
| χαλκός - L04 18um (0.5oz) | |
| 150um πυρήνας FR-4 | |
| χαλκός - L05 18um (0.5oz) | |
| 130 um prepreg 1080 X 2 | |
| χαλκός - L06 18um (0.5oz) | |
| 813um πυρήνας FR-4 | |
| χαλκός - L07 18um (0.5oz) | |
| 130 um prepreg 1080 X 2 | |
| χαλκός - L08 18um (0.5oz) | |
| 150um πυρήνας FR-4 | |
| χαλκός - L09 18um (0.5oz) | |
| 130 um prepreg 1080 X 2 | |
| χαλκός - L10 18um (0.5oz) | |
| 150um πυρήνας FR-4 | |
| χαλκός - L11 35um (1oz) | |
| 130 um prepreg 1080 X 2 | |
| χαλκός - BOT 17um (0.5oz) +plate 25um | |
| ΤΕΧΝΟΛΟΓΙΑ | |
| Ελάχιστα ίχνος και διάστημα: | 4 mil/4 mil |
| Ελάχιστες/μέγιστες τρύπες: | 0,25 χιλ./3,0 χιλ. |
| Αριθμός διαφορετικών τρυπών: | 26 |
| Αριθμός τρυπών τρυπανιών: | 4013 |
| Αριθμός αλεσμένων αυλακώσεων: | 0 |
| Αριθμός εσωτερικών διακοπών: | 0 |
| Έλεγχος σύνθετης αντίστασης | Ενιαία σύνθετη αντίσταση σημάτων και διαφορική σύνθετη αντίσταση ζευγαριών |
| ΥΛΙΚΟ ΠΙΝΑΚΩΝ | |
| Γυαλί εποξικό: | FR-4, ITEQ αυτός-180, Tg>175℃, ER<5> |
| Τελικό φύλλο αλουμινίου εξωτερικό: | 1oz |
| Τελικό φύλλο αλουμινίου εσωτερικό: | 1oz |
| Τελικό ύψος του PCB: | 2.0mm ±10% |
| ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ | |
| Η επιφάνεια τελειώνει | Χρυσός βύθισης (ENIG) (2 νικέλιο µ» πάνω από 100 µ») |
| Η μάσκα ύλης συγκολλήσεως ισχύει: | Κορυφή και κατώτατο σημείο, ελάχιστο 12micon. |
| Χρώμα μασκών ύλης συγκολλήσεως: | Πράσινος, PSR-2000GT600D, Taiyo παρεχόμενο. |
| Τύπος μασκών ύλης συγκολλήσεως: | LPSM |
| CONTOUR/CUTTING | Δρομολόγηση |
| ΧΑΡΑΚΤΗΡΙΣΜΟΣ | |
| Πλευρά του συστατικού μύθου | ΚΟΡΥΦΗ |
| Χρώμα του συστατικού μύθου | Λευκό, ijr-4000 MW300, Taiyo παρεχόμενο. |
| Όνομα ή λογότυπο κατασκευαστών: | Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ |
| ΜΕΣΩ | Καλυμμένος μέσω της τρύπας (PTH), μέσω σκεπασμένου με τέντα. Vin στο μαξιλάρι κάτω από τη συσκευασία BGA |
| FLAMIBILITY ΕΚΤΙΜΗΣΗ | Έγκριση λεπτό UL 94-V0. |
| ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ | |
| Διάσταση περιλήψεων: | 0,0059» (0.15mm) |
| Επένδυση πινάκων: | 0,0030» (0.076mm) |
| Ανοχή τρυπανιών: | 0,002» (0.05mm) |
| ΔΟΚΙΜΗ | 100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
| ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ | αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ. |
| ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ | Παγκοσμίως, συνολικά. |
1.5 PCB σύνθετης αντίστασης και αντιστοιχία σύνθετης αντίστασης
Η χαρακτηριστική σύνθετη αντίσταση του αγωγού στον τυπωμένο πίνακα κυκλωμάτων είναι ένας σημαντικός δείκτης του σχεδίου κυκλωμάτων, ειδικά στο σχέδιο PCB του κυκλώματος υψηλής συχνότητας. Εάν η χαρακτηριστική σύνθετη αντίσταση του αγωγού είναι συνεπής και το ταίριασμα τη χαρακτηριστική σύνθετη αντίσταση που απαιτείται από τη συσκευή ή το σήμα πρέπει να λάβει υπόψη. Επομένως, αυτές οι δύο έννοιες στο σχέδιο αξιοπιστίας του σχεδίου PCB πρέπει να δοθούν την προσοχή.
Θα υπάρξει ποικίλη μετάδοση σημάτων στον αγωγό του πίνακα κυκλωμάτων. Για να αυξήσει το ποσοστό μετάδοσης, πρέπει να αυξήσει τη συχνότητά του. Λόγω των παραγόντων το ίδιο του κυκλώματος όπως η χαρακτική, πάχος σωρών, το πλάτος διαδρομής είναι και ούτω καθεξής διαφορετικό, θα προκαλέσει τις αλλαγές της αξίας σύνθετης αντίστασης, με συνέπεια τη διαστρέβλωση σημάτων του. Επομένως, η αξία σύνθετης αντίστασης του αγωγού στον πίνακα μεγάλων κυκλωμάτων πρέπει ελέγχω μέσα σε μια ορισμένη σειρά, γνωστή ως «έλεγχος σύνθετης αντίστασης». Οι παράγοντες που έχουν επιπτώσεις στη σύνθετη αντίσταση του PCB συνδέοντας με καλώδιο είναι κυρίως το πλάτος της διαδρομής χαλκού, το πάχος της διαδρομής χαλκού, η διηλεκτρική σταθερά του διηλεκτρικού, το πάχος του διηλεκτρικού, το πάχος του μαξιλαριού, η πορεία του επίγειου στρώματος, τα καλώδια γύρω από την καλωδίωση, κ.λπ. Έτσι η σύνθετη αντίσταση της καλωδίωσης στον πίνακα πρέπει να ελεγχθεί στο σχέδιο του PCB για να αποφύγει την αντανάκλαση σημάτων και άλλα ηλεκτρομαγνητικά ζητήματα ακεραιότητας παρέμβασης και σημάτων όσο το δυνατόν περισσότερο, για να εγγυηθεί τη σταθερότητα της πραγματικής χρήσης του πίνακα PCB. Μπορείτε να αναφερθείτε στον αντίστοιχο εμπειρικό τύπο για τη μέθοδο υπολογισμού micro-strip σύνθετης αντίστασης γραμμών και γραμμών λουρίδων στον πίνακα PCB.
