τυπωμένος πίνακας κυκλωμάτων 20.7mil RO4350B LoPro για το χαμηλού θορύβου ενισχυτή

20.7mil RO4350B LoPro Printed Circuit Board For Low Noise Amplifier
20.7mil RO4350B LoPro Printed Circuit Board For Low Noise Amplifier 20.7mil RO4350B LoPro Printed Circuit Board For Low Noise Amplifier 20.7mil RO4350B LoPro Printed Circuit Board For Low Noise Amplifier

Μεγάλες Εικόνας :  τυπωμένος πίνακας κυκλωμάτων 20.7mil RO4350B LoPro για το χαμηλού θορύβου ενισχυτή

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Αριθμό μοντέλου: BIC-135.V1.0
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Συσκευασία λεπτομέρειες: Κενό bags+Cartons
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 5000pcs το μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό βάσεων: Κεραμικά φύλλα πλαστικού υδρογονανθράκων Αρίθμηση στρώματος: Διπλή στρώση, Πολυστρωματική, Υβριδική PCB
Μέγεθος PCB: ≤400mm X 500mm Πάχος PCB: 10.7mil (0.272mm), 14mil (0.356mm), 17.3mil (0.439mm), 20.7mil (0.526mm), 30.7mil (0.780mm), 60.7mil
Μάσκα ύλης συγκολλήσεως: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ. Βάρος χαλκού: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Η επιφάνεια τελειώνει: Γυμνοί χαλκός, HASL, ENIG, OSP, κασσίτερος βύθισης κ.λπ….
Υψηλό φως:

Τυπωμένος πίνακας κυκλωμάτων RO4350B LoPro

,

20.7mil τυπωμένος πίνακας κυκλωμάτων

,

400mmX500mm τυπωμένος πίνακας κυκλωμάτων

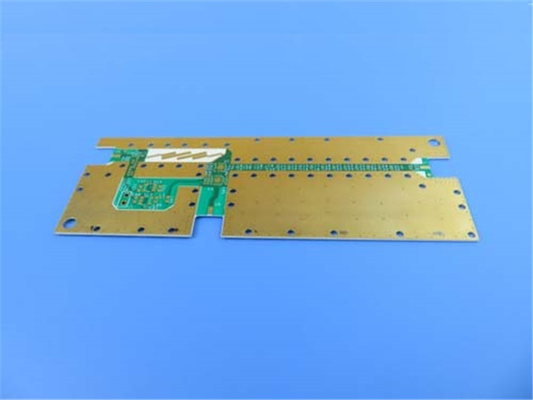

Το διπλό PCB Rogers στρώματος που στηρίχτηκε 20,7milRO4350B LoPro στην αντιστροφή μεταχειρίστηκε το φύλλο αλουμινίου με Ni/Au για το χαμηλού θορύβου ενισχυτή

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)



Τα φύλλα πλαστικού RO4350B LoPro χρησιμοποιούν την τεχνολογία ενός ιδιόκτητου Rogers που επιτρέπει αντιμετωπισμένο στο αντιστροφή φύλλο αλουμινίου για να συνδέσει με τυποποιημένο RO4350B διηλεκτρικό. Αυτό οδηγεί σε ένα φύλλο πλαστικού με τη χαμηλή απώλεια αγωγών για τη βελτιωμένες απώλεια εισαγωγής και την ακεραιότητα σημάτων διατηρώντας όλες τις άλλες επιθυμητές ιδιότητες του τυποποιημένου φυλλόμορφου συστήματος RO4350B.







Χαρακτηριστικά γνωρίσματα και οφέλη:

RO4350B τα υλικά είναι ενισχυμένος υδρογονάνθρακας/κεραμικά φύλλα πλαστικού με πολύ το αντιμετωπισμένο αντιστροφή φύλλο αλουμινίου μικρής ακτινοβολίας.

1. Χαμηλότερη απώλεια εισαγωγής

2. Χαμηλό PIM

3. Αυξανόμενη ακεραιότητα σημάτων

4. Υψηλή πυκνότητα κυκλωμάτων



Χαμηλός συντελεστής ζ-άξονα της θερμικής επέκτασης

1. Πολυστρωματική ικανότητα πινάκων

2. Ευελιξία σχεδίου



Αμόλυβδο συμβατό σύστημα διαδικασίας

1. Υψηλής θερμοκρασίας επεξεργασία

2. Συναντά τις περιβαλλοντικές ανησυχίες



CAF ανθεκτικό



Η ικανότητα PCB μας (RO4350B LoPro)

Υλικό PCB: Κεραμικά φύλλα πλαστικού υδρογονανθράκων
Προσδιορισμός: RO4350B LoPro
Διηλεκτρική σταθερά: 3.48±0.05
Αρίθμηση στρώματος: Διπλό στρώμα, πολυστρωματικό, υβριδικό PCB
Βάρος χαλκού: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Πάχος PCB: 10.7mil (0.272mm), 14mil (0.356mm), 17.3mil (0.439mm), 20.7mil (0.526mm), 30.7mil (0.780mm), 60.7mil (1.542mm)
Μέγεθος PCB: ≤400mm Χ 500mm
Μάσκα ύλης συγκολλήσεως: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.
Η επιφάνεια τελειώνει: Γυμνοί χαλκός, HASL, ENIG, OSP, κασσίτερος βύθισης κ.λπ….



Μερικές χαρακτηριστικές εφαρμογές:

1. Ψηφιακές εφαρμογές όπως οι κεντρικοί υπολογιστές, οι δρομολογητές, και τα πίσω αεροπλάνα υψηλής ταχύτητας

2. Κυψελοειδείς κεραίες σταθμών βάσης και ενισχυτές δύναμης

3. LNB για τους άμεσους δορυφόρους ραδιοφωνικής μετάδοσης

4. Ετικέττες προσδιορισμού RF



Χαρακτηριστικές ιδιότητες RO4350B LoPro

Ιδιοκτησία Χαρακτηριστική αξία Κατεύθυνση Μονάδες Όρος Μέθοδος δοκιμής
Διηλεκτρική σταθερά, διαδικασία  3.48 ± 0,05 ζ -- 10 GHz/23°C ΕΠΙ-TM-650 στερεωμένο το 2.5.5.5 Stripline
Διηλεκτρική σταθερά, σχέδιο  3.55 ζ -- 8 έως 40 Ghz Διαφορική μέθοδος μήκους φάσης
Μαύρισμα παράγοντα διασκεδασμού,  0,0037 0,0031 ζ -- 10 GHz/23°C 2,5 GHz/23°C ΕΠΙ-TM-650 2.5.5.5
Θερμικό Coeffifi cient ρ 50 ζ ppm/°C -50°C σε 150°C ΕΠΙ-TM-650 2.5.5.5
Ειδική αντίσταση όγκου 1.2 X 1010   MΩ•εκατ. COND Α ΕΠΙ-TM-650 2.5.17.1
Ειδική αντίσταση επιφάνειας 5.7 X 109   COND Α ΕΠΙ-TM-650 2.5.17.1
Ηλεκτρική δύναμη 31.2(780) ζ KV/mm (V/mil) 0.51mm (0,020») ΕΠΙ-TM-650 2.5.6.2
Εκτατός συντελεστής 11473(1664) Υ MPA (kpsi) RT ASTM D638
Εκτατή δύναμη 175 (25,4) Υ MPA (kpsi) RT ASTM D638
Κάμψης δύναμη 255(37)   MPA (kpsi)   ΕΠΙ-TM-650 2.4.4
Διαστατική σταθερότητα <0>Χ, Υ mm/m (mils/ίντσα) μετά από χαράξτε +E2/150°C ΕΠΙ-TM-650 2.4.39A
Coeffifi cient της θερμικής επέκτασης 14 Χ ppm/°C -55 σε 288°C ΕΠΙ-TM-650 2.1.41
16 Υ
35 ζ
Tg >280   °C TMA Α ΕΠΙ-TM-650 2.4.24.3
TD 390   °C TGA   ASTM D3850
Θερμική αγωγιμότητα 0,62   W/m/°K 80°C ASTM C518
Απορρόφηση υγρασίας 0,06   % βύθιση 0,060» θερμοκρασία 50°C 48 ωρών δειγμάτων ASTM D570
Πυκνότητα 1.86   gm/cm3 23°C ASTM D792
Δύναμη φλούδας χαλκού 0,88 (5,0)   N/mm (pli) μετά από το επιπλέον σώμα ύλης συγκολλήσεως 1 oz. Φύλλο αλουμινίου TC ΕΠΙ-TM-650 2.4.8
Εύφλεκτο Β-0       UL 94
Αμόλυβδο συμβατό σύστημα διαδικασίας Ναι
