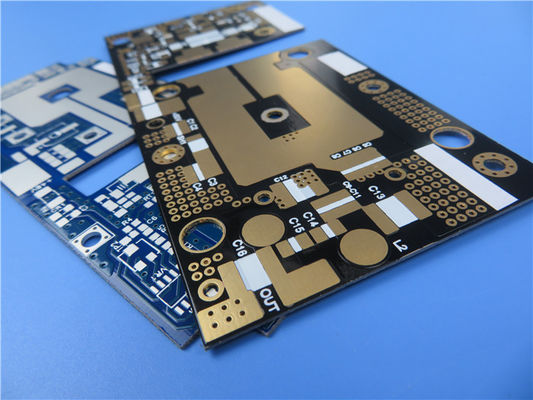

Βασισμένη 60mil επιφάνεια Hasl πινάκων κυκλωμάτων επιστρώματος RF RF-60TC η στο PTFE τελειώνει

RF-60TC PTFE Based 60mil Coating RF Circuit Board Hasl Surface Finish
RF-60TC PTFE Based 60mil Coating RF Circuit Board Hasl Surface Finish RF-60TC PTFE Based 60mil Coating RF Circuit Board Hasl Surface Finish RF-60TC PTFE Based 60mil Coating RF Circuit Board Hasl Surface Finish

Μεγάλες Εικόνας :  Βασισμένη 60mil επιφάνεια Hasl πινάκων κυκλωμάτων επιστρώματος RF RF-60TC η στο PTFE τελειώνει

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Αριθμό μοντέλου: BIC-166.V1.0
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Συσκευασία λεπτομέρειες: Κενό bags+Cartons
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 5000pcs το μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό βάσεων: PTFE που βασίζονται, κεραμικό γεμισμένο φίμπεργκλας Αρίθμηση στρώματος: Διπλό στρώμα, πολυστρωματικό, υβριδικό PCB
PCB thmil (0.762mm), 1.524mm) ickness 60mil (: 10mil (0.254mm) 20mil (0.508mm), 25mil (0.635mm) 30 Μέγεθος PCB: ≤400mm Χ 500mm
Μάσκα ύλης συγκολλήσεως: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ. Βάρος χαλκού: 0.5oz (17 µm), 1oz (35µm)
Η επιφάνεια τελειώνει: Γυμνοί χαλκός, HASL, ENIG, ασήμι βύθισης, κασσίτερος Immersoin, OSP κ.λπ….
Υψηλό φως:

60mil πίνακας κυκλωμάτων επιστρώματος RF

,

Η επιφάνεια Hasl τελειώνει τον πίνακα κυκλωμάτων RF

,

Εδρευμένος PTFE πίνακας κυκλωμάτων RF



PCB RF που στηρίζεται σε 6,15 DK RF-60TC 10mil, το επίστρωμα 20mil, 30mil και 60mil με το χρυσό, τον κασσίτερο, HASL και OSP βύθισης για τη μικρογραφημένη κεραία

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)



RF-60TC είναι ένα κεραμικός-γεμισμένο PolyTetraFluoride (PTFE) που βασίζεται (υπόστρωμα φίμπεργκλας για το PCB της υψηλής δύναμης RF και των εφαρμογών μικροκυμάτων. Έχει ως σκοπό να παρέχει τη χαμηλότερη λειτουργούσα θερμοκρασία στις εφαρμογές υψηλής δύναμης και την αγορά 6.15DK. Με τη βελτίωση του διηλεκτρικού διασκεδασμού θερμότητας και εξαιρετικά των χαμηλότερων διηλεκτρικών απωλειών, ένα καλύτερες κέρδος και μια αποδοτικότητα αποκτώνται στις μικρογραφημένες εφαρμογές κεραιών



Ενισχυμένη η RF-60TC'S λειτουργία μεταφοράς θερμότητας επιτρέπει στο πρόσθετο περιθώριο σχεδίου για να επεκτείνει τη ζωή των ενεργών συστατικών και να βελτιώσει τη μακροπρόθεσμη αξιοπιστία.



RF-60TC με εξαιρετικά - η μικρή ακτινοβολία και αντιμετωπισμένος ο αντιστροφή χαλκός είναι άριστοι να μειώσουν την απώλεια εισαγωγής. Βασισμένο το στο βαρύ μέταλλο φύλλο πλαστικού είναι επίσης διαθέσιμο. RF-60TC'S χαμηλό CTE και η βελτιωμένη διαστατική σταθερότητα το καθιστούν πιθανό να χτίσουν το πολυστρωματικό PCB με τη βελτιωμένη αξιοπιστία PTH.



Η ικανότητα PCB μας (RF-60TC)

Υλικό PCB: PTFE που βασίζονται, κεραμικό γεμισμένο φίμπεργκλας
Προσδιορισμός: RF-60TC
Διηλεκτρική σταθερά: 6.15
Αρίθμηση στρώματος: Διπλό στρώμα, πολυστρωματικό, υβριδικό PCB
Βάρος χαλκού: 0.5oz (17 µm), 1oz (35µm)
Πάχος PCB: 10mil (0.254mm) 20mil (0.508mm), 25mil (0.635mm) 30mil (0.762mm), 60mil (1.524mm)
Μέγεθος PCB: ≤400mm Χ 500mm
Μάσκα ύλης συγκολλήσεως: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.
Η επιφάνεια τελειώνει: Γυμνοί χαλκός, HASL, ENIG, ασήμι βύθισης, κασσίτερος Immersoin, OSP κ.λπ….



Οφέλη:

1. Βελτιωμένη εφαπτομένη απώλειας

- Χαμηλότερη απώλεια εισαγωγής

- Ενισχυμένες κέρδος/αποδοτικότητα κεραιών



2. Υψηλή θερμική αγωγιμότητα

- Εξαιρετική θερμική διαχείριση

- Χαμηλότερη λειτουργούσα θερμοκρασία

- Εφαρμογή υψηλότερης δύναμης

- Μακροπρόθεσμη αξιοπιστία



3. Ενισχυμένη διαστατική σταθερότητα



4. Χαμηλός ζ-άξονας CTE

- Πολυστρωματική εφαρμογή διαθέσιμη

- Αξιόπιστος που καλύπτεται μέσω της τρύπας



5. Άριστη προσκόλληση στο μέταλλο

- Χαλκός πιό μικρής ακτινοβολίας διαθέσιμος

- Πίσω διαθέσιμος βαρύ μετάλλου



6. Σταθερό DK πέρα από τη συχνότητα

7. Σταθερό DK πέρα από τη θερμοκρασία



8. Απορρόφηση χαμηλής υγρασίας



Βασισμένη 60mil επιφάνεια Hasl πινάκων κυκλωμάτων επιστρώματος RF RF-60TC η στο PTFE τελειώνει 0

Βασισμένη 60mil επιφάνεια Hasl πινάκων κυκλωμάτων επιστρώματος RF RF-60TC η στο PTFE τελειώνει 1

Βασισμένη 60mil επιφάνεια Hasl πινάκων κυκλωμάτων επιστρώματος RF RF-60TC η στο PTFE τελειώνει 2



Εφαρμογές:

Ενισχυτής υψηλής δύναμης

Μικρογραφημένες κεραίες (ΠΣΤ/ΜΠΆΛΩΜΑ/αναγνώστης RFID)

Φίλτρα, συζευκτήρες, διαιρέτες

Δορυφόροι



Χαρακτηριστική αξία RF-60TC

RF-60TC χαρακτηριστικές τιμές
Ιδιοκτησία Μέθοδος δοκιμής Μονάδα Αξία Μονάδα Αξία
DK @ 10 Ghz ΕΠΙ-650 το 2.5.5.5 .1 (τροποποιημένο)   6.15 ± 0,15   6.15 ± 0,15
Df @ 10 Ghz ΕΠΙ-650 το 2.5.5.5 .1 (τροποποιημένο)   0,002   0,002
TcK   ppm/°C -3,581 ppm/°C -3,581
Διηλεκτρική διακοπή ΕΠΙ-650 2.5.6 kV 55 kV 55
Διηλεκτρική δύναμη ΕΠΙ-650 2.5.6.2 V/mil 550 V/mm 21.654
Αντίσταση τόξων ΕΠΙ-650 2.5.1 Δευτερόλεπτα >180 Δευτερόλεπτα >180
Απορρόφηση υγρασίας ΕΠΙ-650 2.6.2.1 % 0,03 % 0,03
Κάμψης δύναμη (MD) ΕΠΙ-650 2.4.4 PSI 10.000 N/mm2 69
Κάμψης δύναμη (CD) ΕΠΙ-650 2.4.4 PSI 9.000 N/mm2 62
Εκτατή δύναμη (MD) ΕΠΙ-650 2.4.19 PSI 9.000 N/mm2 62
Εκτατή δύναμη (CD) ΕΠΙ-650 2.4.19 PSI 7.000 N/mm2 48
Συντελεστής νεολαιών (MD) ASTM Δ 3039/IPC-TM-650 2.4.19 kpsi 721 N/mm2 4971
Αναλογία Poisson (MD) ASTM Δ 3039/IPC-TM-650 2.4.19   0,155   0,155
Δύναμη φλούδας (1 oz. Του ΕΔ) ΕΠΙ-650 2.4.8 lbs/in 8 N/mm 1.43
Θερμική αγωγιμότητα (Unclad) ΕΠΙ-650 2.4.50 W/M*K 0,9 W/M*K 0,9
Θερμική αγωγιμότητα (CH/CH) ΕΠΙ-650 2.4.50 W/M*K 1 W/M*K 1
Θερμική αγωγιμότητα (C1/C1) ΕΠΙ-650 2.4.50 W/M*K 1.05 W/M*K 1.05
Διαστατική σταθερότητα (MD) ΕΠΙ-650 2.4.39 SEC. 5.4 (μετά από ψήστε) mils/in 0,01 mm/M 0,01
Διαστατική σταθερότητα (CD) ΕΠΙ-650 2.4.39 SEC. 5.4 (μετά από ψήστε) mils/in 0,69 mm/M 0,69
Διαστατική σταθερότητα (MD) ΕΠΙ-650 2.4.39 SEC. 5.5 (θερμική πίεση) mils/in 0,06 mm/M 0,06
Διαστατική σταθερότητα (CD) ΕΠΙ-650 2.4.39 SEC. 5.5 (θερμική πίεση) mils/in 0,8 mm/M 0,8
Ειδική αντίσταση επιφάνειας ΕΠΙ-650 το 2.5.17.1 (μετά από την υγρασία) Mohm 1.0 X 108 Mohm 1.0 X 108
Ειδική αντίσταση όγκου ΕΠΙ-650 το 2.5.17.1 (μετά από την υγρασία) Mohm/cm 1.0 X 108 Mohm/cm 1.0 X 108
CTE (ΆΞΟΝΑΣ Χ, Υ) ΕΠΙ-650 2.4.41 (RT- 150 °C) ppm/°C 9.9 ppm/°C 9.9
CTE (άξονας Ζ) ΕΠΙ-650 2.4.41 (RT- 150 °C) ppm/°C 40 ppm/°C 40
Πυκνότητα (συγκεκριμένη πυκνότητα) ΕΠΙ-650 2.3.5 g/cm3 2.84 g/cm3 2.84
Συγκεκριμένη θερμότητα ΕΠΙ-650 2.4.50 J/gK 0,94 J/gK 0,94
TD (απώλεια βαρών 2%) ΕΠΙ - 650 2.4.24.6/TGA °F 930 °C 500
TD (απώλεια βαρών 5%) ΕΠΙ - 650 2.4.24.6/TGA °F 960 °C 515
Εκτίμηση ευφλέκτου UL 94   Β-0   Β-0



Βασισμένη 60mil επιφάνεια Hasl πινάκων κυκλωμάτων επιστρώματος RF RF-60TC η στο PTFE τελειώνει 3
