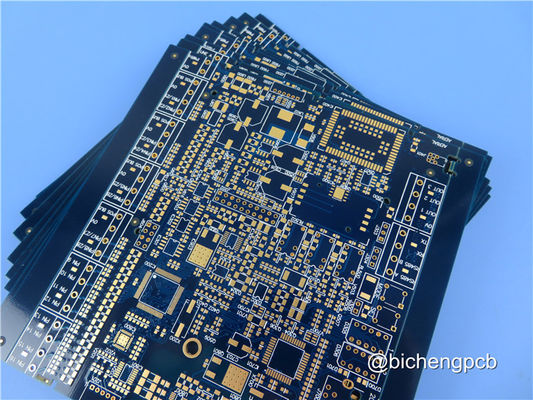

Πλακέτα τυπωμένου κυκλώματος πολλαπλών στρώσεων M6 High Speed Low Loss Megtron 6 PCB
(Οι πλακέτες τυπωμένων κυκλωμάτων είναι προϊόντα κατά παραγγελία, η εικόνα και οι παράμετροι που εμφανίζονται είναι απλώς για αναφορά)
Αγαπητοί φίλοι και φίλες,
Σήμερα, θα μιλήσω για έναν τύπο PCB πολλαπλών στρώσεων υψηλής ταχύτητας χαμηλής απώλειας: M6 R-5775 PCB.
Το Megtron 6 είναι ένα υλικό πλακέτας κυκλώματος εξαιρετικά χαμηλών απωλειών, υψηλής αντοχής στη θερμότητα, σχεδιασμένο για κινητές συσκευές, δικτύωση και ασύρματες εφαρμογές κ.λπ. Οι κύριες ιδιότητες του Megtron 6 είναι χαμηλή διηλεκτρική σταθερά (DK) και διηλεκτρικοί συντελεστές διάχυσης (DF), χαμηλή απώλεια μετάδοσης και υψηλή αντοχή στη θερμότητα.
Αριθμοί εξαρτημάτων
Γυάλινο ύφασμα χαμηλής διηλεκτρικής σταθεράς (Dk) - Laminate R-5775(N) / PrepregR-5670(N)
Standard E Glass Cloth - Laminate R-5775 / PrepregR-5670
Χαρακτηριστικάμεγάλοow Dk = 3,7 (@ 1GHz), χαμηλό Df = 0,002 (@ 1GHz), εx άριστη αξιοπιστία διαμπερούς οπής (5 φορές καλύτερη από το συμβατικό υλικό υψηλής περιεκτικότητας σε Tg FR4), λσυγκόλληση χωρίς ατμό, συμβατή με ROHS, ηυψηλή αντοχή στη θερμότητα.Το M6 παρέχει επίσης εξαιρετική διασύνδεση υψηλής πυκνότητας (HDI) και θερμική απόδοση.
Οι δυνατότητες PCB μας (Megtron 6)
| Υλικό PCB: | Γυάλινο ύφασμα Low DK |
| Ονομασία: | Laminate R-5775(G), Prepreg R-5670(G) |
| Διηλεκτρική σταθερά: | 3,61 στα 10 GHz |
| Συντελεστής διάχυσης | 0,004 στα 10 GHz |
| Αριθμός επιπέδων: | Πολυστρωματικό PCB, Υβριδικό PCB |
| Βάρος χαλκού: | 0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm) |
| Πάχος PCB: | 0,4 mm, 0,6 mm, 0,8 mm, 1,0 mm, 1,6 mm, 1,8 mm, 2,0 mm |
| Μέγεθος PCB: | ≤400mm X 500mm |
| Μάσκα ύλης συγκολλήσεως: | Πράσινο, Μαύρο, Μπλε, Κίτρινο, Κόκκινο κ.λπ. |
| Φινίρισμα επιφάνειας: | Γυμνός χαλκός, HASL, ENIG, ασήμι εμβάπτισης, κασσίτερος εμβάπτισης, OSP κ.λπ.. |
Κύριες Εφαρμογές
Κεραία (ραντάρ χιλιοστών κυμάτων αυτοκινήτου, σταθμός βάσης)
εξοπλισμός υποδομής ΤΠΕ,
Εργαλείο μέτρησης,
Σούπερ υπολογιστής,
Τυπική τιμή R-5775
| Ιδιοκτησία | Μονάδες | Μέθοδος ελέγχου | Κατάσταση | Τυπική αξία | ||
| ΘΕΡΜΙΚΟΣ | Θερμοκρασία μετάβασης γυαλιού ( Tg ) | ντο | DSC | Όπως ελήφθη | 185 | |
| DMA | Όπως ελήφθη | 210 | ||||
| Θερμική αποσύνθεση Θερμ | ντο | TGA | Όπως ελήφθη | 410 | ||
| Time to Delam (T288) | Χωρίς Cu | Ελάχ | IPC TM-650 2.4.24.1 | Όπως ελήφθη | > 120 | |
| Με Cu | Ελάχ | IPC TM-650 2.4.24.1 | Όπως ελήφθη | > 120 | ||
| CTE : α1 | X - άξονας ppm / C | ppm / C | IPC TM-650 2.4.24 | < Tg | 14 - 16 | |
| Y - άξονας ppm / C | ppm / C | IPC TM-650 2.4.24 | < Tg | 14 - 16 | ||
| Z - άξονας ppm / C | ppm / C | IPC TM-650 2.4.24 | < Tg | 45 | ||
| CTE : α2 | Z - άξονας ppm / C | ppm / C | IPC TM-650 2.4.24 | > Tg 260 | 260 | |
| ΗΛΕΚΤΡΙΚΟΣ | Αντίσταση όγκου | MΩ - cm | IPC TM-650 2.5.17.1 | C-96/35/90 | 1 x 109 | |
| Επιφανειακή αντίσταση | MΩ | IPC TM-650 2.5.17.1 | C-96/35/90 | 1 x 108 | ||
| Διηλεκτρική σταθερά (Dk) | @ 1 GHz | / | IPC TM-650 2.5.5.9 | Γ-24/23/50 | 3.71 | |
| @ 10 GHz | / | IPC TM-650 2.5.5.5 | Γ-24/23/50 | 3.61 | ||
| Συντελεστής διάχυσης ( Df ) | @ 1 GHz | / | IPC TM-650 2.5.5.9 | Γ-24/23/50 | 0,002 | |
| @ 10 GHz | / | IPC TM-650 2.5.5.5 | Γ-24/23/50 | 0,004 | ||
| ΦΥΣΙΚΟΣ | Απορρόφηση νερού | % | IPC TM-650 2.6.2.1 | Δ-24/23 | 0,14 | |
| Δύναμη απολέπισης | 1 ουγκιά (H-VLP) | kN / m | IPC TM-650 2.4.8 | Όπως ελήφθη 0,8 | 0,8 | |
| Ευφλεκτότητα | / | UL | Γ-48/23/50 | 94V-0 | ||
Λίστα υλικών Megtron 6 σε απόθεμα (από τον Σεπτέμβριο του 2021)
| Είδος | Πάχος (mil) | Πάχος (mm) | Δομή | Βάρος χαλκού (oz) | Τύπος χαλκού |
| R5775G | 2.0 | 0,050 | 1035*1 | H/H | HVLP |
| R5775G | 2.6 | 0,065 | 1080*1 | H/H | HVLP |
| R5775G | 3.0 | 0,075 | 1078*1 | 1,0/1,0 | RTF |
| R5775G | 3.0 | 0,075 | 1078*1 | H/H | RTF |
| R5775G | 3.0 | 0,075 | 1078*1 | 1,0/1,0 | HVLP |
| R5775G | 3.0 | 0,075 | 1078*1 | H/H | HVLP |
| R5775G | 3.9 | 0,100 | 3313*1 | H/H | RTF |
| R5775G | 3.9 | 0,100 | 3313*1 | 1,0/1,0 | RTF |
| R5775G | 5.9 | 0,150 | 1080*2 | 2,0/2,0 | RTF |
| R5775G | 9.8 | 0,250 | 2116*2 | H/H | RTF |
Μπορούμε να σας παρέχουμε πρωτότυπα, μικρές παρτίδες και PCB μαζικής παραγωγής.Οποιεσδήποτε ερωτήσεις, μη διστάσετε να επικοινωνήσετε μαζί μας.
Ευχαριστώ για την ανάγνωση.
