Βασικό υλικό: | Συσκευάσματα με βάση το PTFE ενισχυμένα με γυαλί | Αρίθμηση στρώματος: | Πλαισιωμένο διπλάσιο PCB, πολυστρωματικό PCB, υβριδικό PCB |
---|---|---|---|
Πάχος PCB: | 20mil (0.508mm), 30mil (0.762mm), 40mil (1.016mm), 60mil (1.524mm), 125mil (3.175mm) | Μέγεθος PCB: | ≤400mm X 500mm |
Μάσκα ύλης συγκολλήσεως: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ. | Βάρος χαλκού: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
Η επιφάνεια τελειώνει: | Γυμνός χαλκός, HASL, ENIG, ασήμι βύθισης, κασσίτερος βύθισης, OSP, καθαρά χρυσά καλυμμένος κ.λπ…. | ||
Υψηλό φως: | Πίνακας PCB με την κεραία υψηλής συχνότητας,Ασημένιο πολυστρωματικό RF PCB βύθισης,AD255C πίνακας PCB RF |

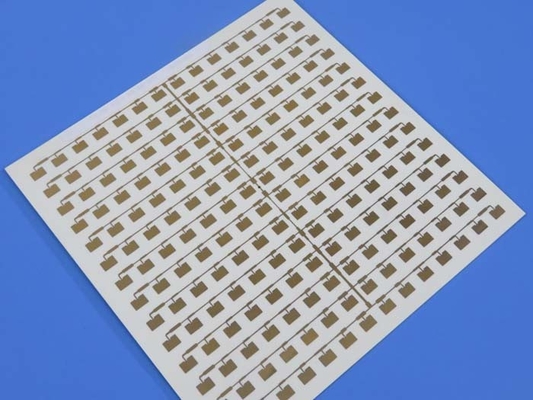

AD255C Αντήνα υψηλής συχνότητας PCB 20mil 30mil 40mil 60mil πάχος με βύθιση χρυσού, βύθιση ασήμι
(Τα κυκλώματα εκτύπωσης είναι προϊόντα προσαρμοσμένα, η εικόνα και οι παραμέτροι που εμφανίζονται είναι μόνο για αναφορά)
Γενική περιγραφή
Τα υποστρώματα AD255C της Rogers είναι υψηλής απόδοσης, ειδικά υλικά που σχεδιάστηκαν και κατασκευάστηκαν ειδικά για να ανταποκριθούν στις απαιτήσεις των σημερινών αγορών ασύρματων κερατών.Είναι ενισχυμένα με γυαλί., σύνθετα που βασίζονται σε PTFE που παρέχουν ελεγχόμενη διηλεκτρική σταθερά, χαμηλή απόδοση απώλειας και πολύ καλή απόδοση παθητικής διατροπής (PIM). AD255C έχει διηλεκτρική σταθερά 2.55, συντελεστής διάσπασης 0,0013 στα 10 GHz με χαλκό ED και χαλκό αντίστροφης επεξεργασίας.
Δυνατότητα PCB (AD255C)
Υλικό PCB: | Συσκευάσματα με βάση το PTFE ενισχυμένα με γυαλί |
Ονομασία: | AD255C |
Διορθωτική σταθερά: | 2.55 (10 GHz) |
Παράγοντας διάσπασης | 0.0013 (10 GHz) |
Αριθμός στρωμάτων: | Διπρόσωπο PCB, πολυεπίπεδο PCB, υβριδικό PCB |
Βάρος χαλκού: | 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm) |
Δυνατότητα εκτόξευσης | 20mil (0.508mm), 30mil (0.762mm), 40mil (1.016mm), 60mil (1.524mm), 125mil (3.175mm) |
Μέγεθος PCB: | ≤ 400 mm × 500 mm |
Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
Εκτέλεση επιφάνειας: | Γυμνό χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP, καθαρό χρυσαφένιο κλπ. |
Τυπικές εφαρμογές
Συστήματα κεραίας τηλεματικής αυτοκινήτων
Αντίθετα, οι εν λόγω συσκευές μπορούν να χρησιμοποιηθούν για την παραγωγή ηλεκτρικής ενέργειας.
Εμπορικές δορυφορικές ραδιοαρτένες
Τυπική τιμή AD255C
Ηλεκτρικές ιδιότητες | AD255C | Μονάδες | Προϋποθέσεις δοκιμής | Μέθοδος δοκιμής | |
PIM (30mil/60mil) | - 159/-163 | dBc | Αντανακλαστικοί ήχοι 43 dBm σε 1900 MHz, S1/S1 | Ρότζερς Εσωτερικός 50 Ωμ | |
Δηλεκτρική σταθερά (διαδικασία) | 2.55 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2.5.5.5 (IPC TM-650 2.5.5.3) |
Η διηλεκτρική σταθερά (σχεδιασμός) | 2.60 | - | C-24/23/50 | 10 GHz | Διάσταση φάσης διαφορικής μικροστοιχίας |
Παράγοντας διάσπασης (διαδικασία) | 0.0013 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2.5.5.5 |
Θερμικός συντελεστής της διηλεκτρικής σταθεράς | -110 | ppm/oΓ | 0°C έως 100°C | 10 GHz | IPC TM-650 2.5.5.5 |
Αντίσταση όγκου | 7.4 x 108 | Μωμ-cm | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
Αντίσταση επιφάνειας | 3.6 x 107 | Μωμ. | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
Ηλεκτρική αντοχή (διαλεκτρική αντοχή) | 911 | V/mil | - | - | IPC TM-650 2.5.6.2 |
Ηλεκτρική διάσπαση | > 40 | kV | Δ-48/50 | Κατεύθυνση X/Y | IPC TM-650 2.5.6 |
Θερμικές ιδιότητες | |||||
Θερμοκρασία αποσύνθεσης (T)d) | > 500 | ̊C | 2 ώρες @ 105 ̊C | 5% μείωση βάρους | IPC TM-650 2.3.40 |
Συντελεστής θερμικής διαστολής - x | 34 | ppm/ ̊C | - | -55 °C έως 288 °C | IPC TM-650 2.4.41 |
Συντελεστής θερμικής διαστολής - y | 26 | ppm/ ̊C | - | -55 °C έως 288 °C | IPC TM-650 2.4.41 |
Συντελεστής θερμικής διαστολής - z | 196 | ppm/ ̊C | - | -55 °C έως 288 °C | IPC TM-650 2.4.41 |
Θερμική αγωγιμότητα | 0.35 | W/mK | - | z κατεύθυνση | ΑΣTM D5470 |
Ώρα για Αποστρωματισμό | > 60 | λεπτά | όπως παραλήφθηκε | 288 ̊C | IPC TM-650 2.4.24.1 |
Μηχανικές ιδιότητες | |||||
Δυνατότητα απολέπισης χαλκού μετά από θερμική πίεση | 2.4 (13.6) |
Επικαιρότητα: | 10s @ 288 ̊C | 35 μm φύλλο | IPC TM-650 2.4.8 |
Δυνατότητα κάμψης (MD/CMD) | 8.8/6.4 (60.7/44.1) | MPa (ksi) | 25°C ± 3°C | - | ΑΣTM D790 |
Δυνατότητα τράβηξης (MD/CMD) | 8.1/6.6 (55.8/45.5) | MPa (ksi) | 23°C/50% RH | - | ΑΣTM D3039/D3039-14 |
Φλεξικό μοντέλο (MD/CMD) | 930/818 (6.412/5.640) | MPa (ksi) | 25°C ± 3°C | - | Μέθοδος δοκιμής IPC-TM-650 2.4.4 |
Διαμετρική σταθερότητα (MD/CMD) | 0.03/0.07 | mils/inch | μετά την ελίτ + τηγανίτες | - | IPC-TM-650 2.4.39α |
Φυσικές Ιδιότητες | |||||
Πυροδοσία | V-0 | - | - | - | UL-94 |
Απορρόφηση υγρασίας | 0.03 | % | Ε1/105 +Δ48/50 | - | IPC TM-650 2.6.2.1 |
Σφιχτότητα | 2.28 | g/cm3 | C-24/23/50 | - | ΑΣTM D792 |
Ειδική θερμική ικανότητα | 0.813 | Δ/γ/Κ | 2 ώρες σε θερμοκρασία 105°C | - | ΑΣTM E2716 |
Σχετικά με εμάς
Είμαστε ένας καθιερωμένος προμηθευτής και εξαγωγέας PCB υψηλής συχνότητας στο Shenzhen της Κίνας, αποκόπτοντας κεραία κυτταρικού σταθμού βάσης, δορυφόρο, παθητικά εξαρτήματα υψηλής συχνότητας,κυκλώματα μικρογραμμικής και ζώνης, εξοπλισμός χιλιοστών κυμάτων, συστήματα ραντάρ, ψηφιακή κεραία ραδιοσυχνοτήτων και άλλα πεδία σε όλο τον κόσμο για 19 χρόνια.Εταιρεία RogersΗ διηλεκτρική σταθερά κυμαίνεται από 2,2 έως 10,2 κλπ.
Τα πλεονεκτήματά μας
1Οι ισχυρές δυνατότητες PCB υποστηρίζουν την έρευνα και την ανάπτυξη, τις πωλήσεις και το μάρκετινγκ σας.
2Τα προϊόντα PCB και η κατασκευή πιστοποιούνται από εξουσιοδοτημένους οργανισμούς.
3. 16000m2 εργαστήριο με 30000m2 παραγωγική ικανότητα και 8000 είδη PCB's ανά μήνα;
4Γρήγορος έλεγχος CADCAM και δωρεάν προσφορά PCB.
5Δεν υπάρχει ελάχιστη ποσότητα παραγγελίας.
6Μια ομάδα με πάθος, πειθαρχία, ευθύνη και ειλικρίνεια.
7Πάνω από 19+ χρόνια εμπειρίας σε PCB υψηλής συχνότητας.
8. δυνατότητα πρωτότυπου PCB σε δυνατότητα παραγωγής σε όγκο·
9- Παροχή εγκαίρως: > 98%, ποσοστό καταγγελιών πελατών: < 1%
10ΔΕΠ 2 / ΔΕΠ 3.
