Υψηλό φως: | Μπλε Soldermask RO3035 RF PCB,20mil RO3035 RF PCB,Διπλής όψης RO3035 RF PCB |
---|
Παρουσιάζουμε το νέο μας PCB βασισμένο στα laminates RO3035 του Ρότζερς, ένα υλικό υψηλής συχνότητας κυκλώματος γεμάτο κεραμικά με βάση το PTFE.Τα πλαστικά αυτά είναι μέρος της σειράς RO3000 και έχουν αναπτυχθεί ειδικά για να ανταποκριθούν στις απαιτήσεις του 5GΜε τα εξαιρετικά χαρακτηριστικά και τα οφέλη του, αυτό το PCB είναι μια ιδανική επιλογή για διάφορες τεχνολογίες αιχμής.
Βασικά χαρακτηριστικά:
Rogers RO3035 Κηραμικά γεμάτα σύνθετα PTFE: Αυτό το PCB χρησιμοποιεί υψηλής ποιότητας στρώματα RO3035 γνωστά για τις εξαιρετικές μηχανικές τους ιδιότητες και τις υψηλές επιδόσεις συχνότητας.Αυτά τα κεραμικά γεμάτα σύνθετα υλικά PTFE εξασφαλίζουν αξιόπιστη μετάδοση σήματος και σταθερότητα σε σχέδια πολυεπίπεδων πλακών.
Εντυπωσιακές ηλεκτρικές ιδιότητες: Το υλικό RO3035 παρουσιάζει διηλεκτρική σταθερά (Dk) 3,5+/- 0,05 στα 10 GHz/23°C, παρέχοντας ακριβή ακεραιότητα σήματος.0015 σε 10 GHz/23°CΟι ιδιότητες αυτές το καθιστούν κατάλληλο για εφαρμογές υψηλών συχνοτήτων έως 30-40 GHz.
Θερμική σταθερότητα και αξιόπιστη διάσταση: Το υπόστρωμα RO3035 προσφέρει θερμική θερμοκρασία αποσύνθεσης (Td) άνω των 500 °C, εξασφαλίζοντας εξαιρετική θερμική σταθερότητα.Διαθέτει επίσης χαμηλό συντελεστή θερμικής διαστολής (CTE) στην περιοχή -55 έως 288 °C (άξονας X): 17 ppm/°C, άξονας Y: 17 ppm/°C, άξονας Z: 24 ppm/°C), παρέχοντας διαμετρική σταθερότητα και αξιοπιστία.
RO3035 Τυπική αξία | |||||
Ιδιοκτησία | RO3035 | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
Η διηλεκτρική σταθερά,εΠρόοδος | 3.50±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα | |
Η διηλεκτρική σταθερά,εΣχεδιασμός | 3.6 | Z | 8GHz έως 40GHz | Μέθοδος διαφορικού μήκους φάσης | |
Παράγοντας διάσπασης,tanδ | 0.0015 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Θερμικός συντελεστής ε | -45 | Z | ppm/°C | 10 GHz -50°Cέως 150°C | IPC-TM-650 2.5.5.5 |
Διαμετρική σταθερότητα | 0.11 0.11 |
X Y |
χιλιοστά | ΚΟΝΤ Α | IPC-TM-650 2.2.4 |
Αντίσταση όγκου | 107 | MΩ.cm | ΚΟΝΤ Α | IPC 2.5.17.1 | |
Αντίσταση επιφάνειας | 107 | MΩ | ΚΟΝΤ Α | IPC 2.5.17.1 | |
Μοντέλο τράβηξης | 1025 1006 |
X Y |
MPa | 23°C | ΑΣTM D 638 |
Απορρόφηση υγρασίας | 0.04 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
Ειδική θερμότητα | j/g/k | Υπολογισμός | |||
Θερμική αγωγιμότητα | 0.5 | W/M/K | 50°C | ΑΣTM D 5470 | |
Συντελεστής θερμικής διαστολής (-55 έως 288°C) |
17 17 24 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
Td | 500 | °CTGA | ΑΣTM D 3850 | ||
Σφιχτότητα | 2.1 | gm/cm3 | 23°C | ΑΣTM D 792 | |
Δυνατότητα της φλούδας χαλκού | 10.2 | Επικεφαλής. | 1 ουγκιά, EDC μετά την πλωτότητα της συγκόλλησης | IPC-TM 2.4.8 | |
Πυροδοσία | V-0 | UL 94 | |||
Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. |
Ορισμένα πλεονεκτήματα για τα σχέδια πολυεπίπεδων πλακών:Οι ομοιόμορφες μηχανικές ιδιότητες του PCB σε μια σειρά από διηλεκτρικές σταθερές του επιτρέπουν να χρησιμοποιείται σε σχέδια πλαισίων πολυστρωμάτων χωρίς στρέβλωση ή μειωμένη αξιοπιστίαΕίναι συμβατό με τα υβριδικά σχέδια πολυεπίπεδων επιφάνειας από εποξικό γυαλί, προσφέροντας ευελιξία και ευελιξία.

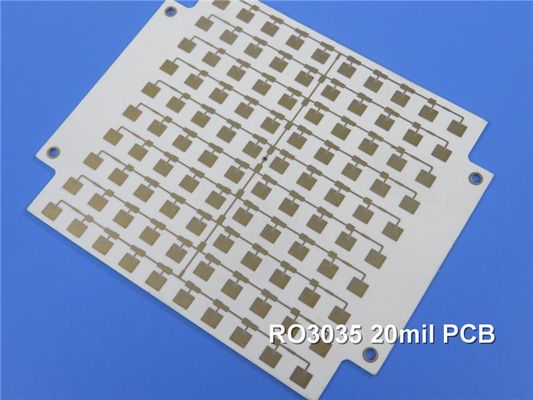

Λεπτομέρειες κατασκευής PCB: Αυτό το 2 στρώματα άκαμπτο PCB διαθέτει δύο στρώματα χαλκού, το καθένα 35 μm πάχους..Το πάχος της τελικής πλάκας είναι 0,8 mm, με ένα τελικό βάρος χαλκού 1,4 mils στα εξωτερικά στρώματα.Το φινίρισμα της επιφάνειας είναι Immersion Gold., παρέχοντας εξαιρετική συγκόλληση και αντοχή στη διάβρωση.
Στατιστικά PCB: Αυτό το PCB περιλαμβάνει 36 συστατικά και συνολικά 92 πλακίδια, συμπεριλαμβανομένων 62 πλακιδίων διάτρησης και 30 πλακιδίων τεχνολογίας επάνω επιφάνειας (SMT).που επιτρέπουν αποτελεσματική ηλεκτρική σύνδεσηΟι διαστάσεις της πλακέτας είναι 231,94 mm x 135,65 mm, παρέχοντας άφθονο χώρο για τα κυκλώματα.
Πρότυπα ποιότητας και διαθεσιμότητα: Το PCB συμμορφώνεται με το πρότυπο ποιότητας IPC-Class-2, εξασφαλίζοντας υψηλή ποιότητα και αξιοπιστία.Επιτρέποντας στους μηχανικούς και σχεδιαστές από διάφορες περιοχές να έχουν πρόσβαση σε αυτό το προηγμένο προϊόν.
Τυπικές εφαρμογές: Το εν λόγω PCB με βάση το laminates RO3035 είναι κατάλληλο για μια σειρά εφαρμογών που απαιτούν υψηλής συχνότητας απόδοση και θερμική σταθερότητα.Μερικές τυπικές εφαρμογές περιλαμβάνουν συστήματα ραντάρ αυτοκινήτων, δορυφορικές κεραίες παγκόσμιας τοποθέτησης, κυτταρικά τηλεπικοινωνιακά συστήματα (ενισχυτές ισχύος και κεραίες), ασύρματες επικοινωνιακές κεραίες, δορυφόροι άμεσης μετάδοσης,Datalink σε συστήματα καλωδίων, τηλεχειριστή μετρητές αναγνώστες, και την ενέργεια backplanes.
Για να συνοψίσουμε, το νέο μας PCB, κατασκευασμένο με laminates RO3035, προσφέρει απαράμιλλη απόδοση, σταθερότητα και αξιοπιστία, εξυπηρετώντας ειδικά εφαρμογές υψηλής συχνότητας.Με τα προηγμένα χαρακτηριστικά τουΜε την ακριβή κατασκευή και τη συμμόρφωση με τα πρότυπα της βιομηχανίας, αυτό το PCB είναι η ιδανική επιλογή για απαιτητικά ηλεκτρονικά συστήματα.ή ασύρματες τεχνολογίες, αυτό το PCB παρέχει εξαιρετικές επιδόσεις και δυνατότητες. Μην χάσετε την ευκαιρία να βιώσετε την αξιοπιστία και την αποτελεσματικότητα του PCB που βασίζεται στο RO3035.,διασφάλιση εύκολης πρόσβασης και ευκολίας για τους πελάτες σε όλο τον κόσμο.
