| Υλικό: | TC350 | Μέγεθος PCB: | 68.35mm x 41.4mm = 1PCS, +/- 0.15mm |
|---|---|---|---|
| Βάρος χαλκού: | 1 ουγκιά | Τελεία επιφανείας: | Επίπεδο συγκόλλησης με θερμό αέρα (HASL) |
| Αριθμός στρωμάτων: | 2 στρώσεις | Δάχος PCB: | 0.6mm |
Παρουσιάζουμε το νέο μας PCB βασισμένο σε υποστρώματα TC350 - μια πρωτοποριακή λύση για εφαρμογές υψηλής ισχύος.Υψηλής θερμικής αγωγιμότητας κεραμικά γεμιστικάΑυτός ο μοναδικός συνδυασμός προσφέρει εξαιρετικές επιδόσεις όσον αφορά τις χαμηλές απώλειες εισαγωγής, την υψηλότερη θερμική αγωγιμότητα και την ανώτερη αξιοπιστία.που επιτρέπουν μειωμένες θερμοκρασίες λειτουργίας σε απαιτητικά περιβάλλοντα.
Με εξαιρετική σταθερή διαλεκτρική σταθερότητα σε διάφορες θερμοκρασίες, τα λαμινάτα TC350 είναι ιδανικά για τους σχεδιαστές ενισχυτών ισχύος και κερατών που επιδιώκουν να μεγιστοποιήσουν το κέρδος και να ελαχιστοποιήσουν την απώλεια εύρους ζώνης.Παρέχουν επίσης κρίσιμη σταθερότητα για ευαίσθητες σε φάση και παρεμπόδιση συσκευές όπως μετασχηματιστές δικτύου και διαχωριστές ισχύος Wilkinson.
| Ιδιοκτησία | Μονάδες | Αξία | Δοκιμή Merthod |
| 1Ηλεκτρικές ιδιότητες | |||
| Διορθωτικό σύστημα για την παραγωγή ηλεκτρικών συστατικών | |||
| @ 1 MHz | - Δεν ξέρω. | 3.50 | IPC TM-650 2.5.5.3 |
| @1,8 GHz | - Δεν ξέρω. | 3.50 | ΣΥΝΟΜΕΝΗ ΚΟΥΣΗ |
| @10 GHz | - Δεν ξέρω. | 3.50 | IPC TM-650 2.5.5.5 |
| Παράγοντας διάσπασης | |||
| @ 1 MHz | - Δεν ξέρω. | 0.0015 | IPC TM-650 2.5.5.3 |
| @1,8 GHz | - Δεν ξέρω. | 0.0018 | ΣΥΝΟΜΕΝΗ ΚΟΥΣΗ |
| @10 GHz | - Δεν ξέρω. | 0.0020 | IPC TM-650 2.5.5.5 |
| Συντελεστής θερμοκρασίας του διηλεκτρικού | - Δεν ξέρω. | ||
| ΤC r @ 10 GHz (-40-150°C) | ppm/oC | -9 | IPC TM-650 2.5.5.5 |
| Αντίσταση όγκου | |||
| C96/35/90 | MΩ-cm | 7.4x106 | IPC TM-650 2.5.17.1 |
| Ε24/125 | MΩ-cm | 1.4x108 | |
| Αντίσταση επιφάνειας | |||
| C96/35/90 | MΩ | 3.2x107 | IPC TM-650 2.5.17.1 |
| Ε24/125 | MΩ | 4.3x108 | IPC TM-650 2.5.17.1 |
| Ηλεκτρική ισχύς | Βόλτ/mil (kV/mm) | 780 (31) | IPC TM-650 2.5.6.2 |
| Ηλεκτρική διάσπαση | kV | 40 | IPC TM-650 2.5.6 |
| Αντίσταση τόξου | δευτερεύον | > 240 | IPC TM-650 2.5.1 |
| 2.Θερμικές ιδιότητες | |||
| Θερμοκρασία αποσύνθεσης (Td) | |||
| Αρχική | °C | 520 | IPC TM-650 2.4.24.6 |
| 5% | °C | 567 | IPC TM-650 2.4.24.6 |
| Τ260 | ελάχιστο | > 60 | IPC TM-650 2.4.24.1 |
| Τ288 | ελάχιστο | > 60 | IPC TM-650 2.4.24.1 |
| Τ300 | ελάχιστο | > 60 | IPC TM-650 2.4.24.1 |
| Θερμική επέκταση, CTE (x,y) 50-150oC | ppm/oC | 7, 7 | IPC TM-650 2.4.41 |
| Θερμική επέκταση, CTE (z) 50-150oC | ppm/oC | 12 | IPC TM-650 2.4.24 |
| % άξονας z Διεύρυνση (50-260oC) | % | 1.2 | IPC TM-650 2.4.24 |
| 3Μηχανικές ιδιότητες | |||
| Δυνατότητα απολέπισης σε χαλκό (1 oz/35 μm) | |||
| Μετά από θερμική πίεση | Επικαιροποίηση | 7 (1.2) | IPC TM-650 2.4.8 |
| Σε υψηλές θερμοκρασίες (150oC) | Επικαιροποίηση | 9 (1.6) | IPC TM-650 2.4.8.2 |
| Λύσεις μετά τη διαδικασία | Επικαιροποίηση | 7 (1.2) | IPC TM-650 2.4.8 |
| Μοντέλο νεολαίας | kpsi (MPa) | IPC TM-650 2.4.18.3 | |
| Δυνατότητα κάμψης (Μηχανή/Συνοδρόμιο) | kpsi (MPa) | 14/10 (97/69) | IPC TM-650 2.4.4 |
| Δυνατότητα τράβηξης (μηχανή/διασταύρωση) | kpsi (MPa) | 11/8 (76/55) | IPC TM-650 2.4.18.3 |
| Συμπίεση | kpsi (MPa) | ΑΣTM D-3410 | |
| Αναλογία Poisson | - Δεν ξέρω. | ΑΣTM D-3039 | |
| 4. Φυσικές ιδιότητες | |||
| Απορρόφηση νερού | % | 0.05 | IPC TM-650 2.6.2.1 |
| Πυκνότητα, περιβάλλον 23oC | g/cm3 | 2.30 | Μέθοδος Α |
| Θερμική αγωγιμότητα | W/mK | 0.72 | ΑΣΤΜD5470 |
| Ειδική θερμότητα | Δ/γΚ | 0.90 | ΑΣTM D5470 |
| Πυροδοσία | τάξη | V0 | UL-94 |
| Εκπομπές αερίων από την NASA, 125oC, ≤10-6 torr | |||
| Συνολική απώλεια μάζας | % | 0.02 | Η NASA SP-R-0022A |
| Συλλεγόμενα πτητικά | % | 0.01 | Η NASA SP-R-0022A |
| Ανακτήθηκε υδρατμός | % | 0.01 | Η NASA SP-R-0022A |
Τα laminates TC350 προσφέρουν μια διηλεκτρική σταθερά (Dk) 3,5 στα 1MHz, 1.8GHz και 10GHz, εξασφαλίζοντας συνεπή απόδοση.Με συντελεστή διάσπασης 0Η ακεραιότητα του σήματος διατηρείται ακόμη και σε υψηλές συχνότητες.με χαμηλό θερμικό συντελεστή Dk, υψηλή θερμική αγωγιμότητα 0,72 W/mk και ευρύ εύρος θερμοκρασιών T260, T288, T300 > 60 λεπτά.αποδοτική διάχυση θερμότητας, και βελτιωμένη χρήση εύρους ζώνης για ενισχυτές και κεραίες.

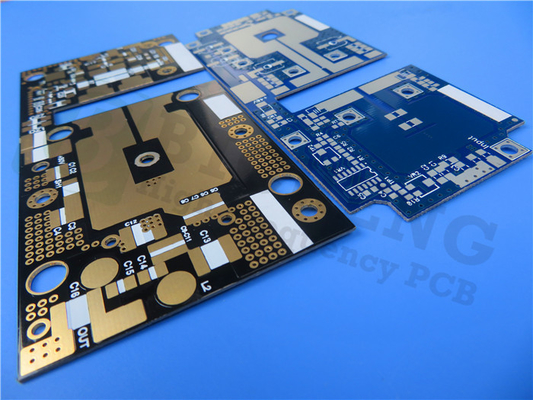

Το PCB είναι ένα σκληρό σχέδιο δύο στρωμάτων με πάχος στρώματος χαλκού 35 μm σε κάθε πλευρά.6mm και ένα τελικό βάρος χαλκού 1oz (1Το 20 μm μέσω πάχους επικάλυψης, επιφάνειας επιφάνειας του επιπέδου συγκόλλησης θερμού αέρα (HASL) και 0.5mm διάδρομοι γεμάτοι από ρητίνη και καλυμμένα εξασφαλίζουν αξιόπιστες ηλεκτρικές συνδέσεις και δομική ακεραιότηταΗ πράσινη μάσκα συγκόλλησης τόσο στα άνω όσο και στα κάτω στρώματα παρέχει προστασία και επαγγελματικό φινίρισμα.
| Υλικό PCB: | Υφαντικές ίνες γυαλιού ενισχυμένες, κεραμικά γεμάτες, σύνθετες με βάση το PTFE |
| Ονομασία: | TC350 |
| Διορθωτική σταθερά: | 3.5±0.05 |
| Θερμική αγωγιμότητα | 0.72 W/m-K |
| Παράγοντας διάσπασης | Df.002@10 GHz |
| Αριθμός στρωμάτων: | Διπλό στρώμα, πολυστρώμα, υβριδικό PCB |
| Βάρος χαλκού: | 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm) |
| Μονάδα διαμόρφωσης: | 10mil (0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil ((1,524mm) |
| Μέγεθος PCB: | ≤ 400 mm × 500 mm |
| Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
Από στατιστική άποψη, το εν λόγω PCB υποστηρίζει την εγκατάσταση 19 εξαρτημάτων και προσφέρει συνολικά 48 πλακίδια, συμπεριλαμβανομένων 26 πλακιδίων διατρυφής και 22 πλακιδίων τεχνολογίας επάνω επιφάνειας (SMT).Με 25 διαδρόμους και 3 δίχτυαΤο PCB υποβάλλεται σε αυστηρή ηλεκτρική δοκιμή 100% πριν από την αποστολή για να εξασφαλιστεί η βέλτιστη απόδοση.
Αυτό το PCB που βασίζεται στο TC350 συμμορφώνεται με το πρότυπο ποιότητας IPC-Class-2 και είναι συμβατό με την εικόνα του Gerber RS-274-X. Είναι εύκολα διαθέσιμο σε όλο τον κόσμο,καθιστώντας την προσβάσιμη για διάφορα έργα και εφαρμογέςΟρισμένες τυπικές εφαρμογές περιλαμβάνουν ενισχυτές ισχύος, φίλτρα, συνδετήρες, ενισχυτές που τοποθετούνται σε πύργο (TMA), ενισχυτές που τοποθετούνται σε πύργο (TMB), κεραίες θερμικού κύκλου ευαίσθητες στην διηλεκτρική παραγωγή,και μικροκυμάτων συνδυαστές και power dividers.
Απολαύστε τα πλεονεκτήματα του PCB που βασίζεται στο TC350, προσφέροντας εξαιρετική απόδοση, αξιοπιστία και θερμική διαχείριση για τα ηλεκτρονικά σας σχέδια υψηλής ισχύος.
