Εισαγωγή:

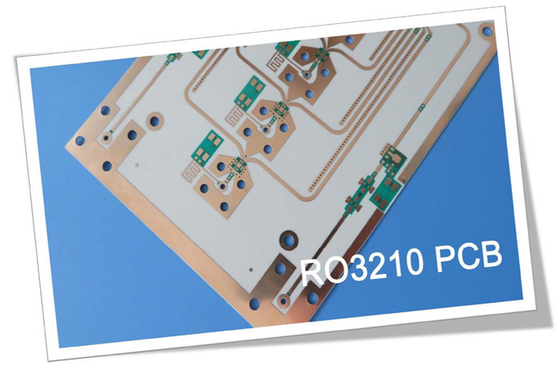

Η εταιρεία είναι στην ευχάριστη θέση να μοιραστεί ένα νέο RF PCB που είναι κατασκευασμένο από laminates RO3210 25mil.Με περιεκτικότητα κατά βάρος σε θέρμανση άνω του 85%, προσφέρουν εξαιρετικές ηλεκτρικές επιδόσεις και μηχανική σταθερότητα.Τα στρώματα RO3210 συνδυάζουν την ομαλότητα της επιφάνειας ενός μη υφασμένου στρώματος PTFE με την ακαμψία ενός υφασμένου στρώματος PTFE.Το άρθρο αυτό ερευνά βαθιά τα χαρακτηριστικά, τα οφέλη, τις κατασκευαστικές λεπτομέρειες και τις εφαρμογές του νεοεφοδιασμένου PCB με βάση το RO3210.
Χαρακτηριστικά:
Το υλικό RO3210 διαθέτει μια εντυπωσιακή σειρά χαρακτηριστικών που το διακρίνουν από τα συμβατικά υλικά κυκλωμάτων.
1Η διηλεκτρική σταθερά (Dk) είναι 10,2 +/- 0.5, εξασφαλίζοντας ακριβή μετάδοση σήματος.
2Ο συντελεστής διάσπασης είναι 0,0027 στα 10GHz, ελαχιστοποιώντας την απώλεια σήματος.
3.Συντελεστής θερμικής διαστολής που ταιριάζει με τον χαλκό, προωθώντας εξαιρετική θερμική σταθερότητα.
4Θερμοκρασία αποσύνθεσης (Td) 500°C TGA, εξασφαλίζοντας ανθεκτικότητα σε υψηλές θερμοκρασίες.
5Διορθωτικός συντελεστής θερμικής διαστολής (CTE) 13 ppm/°C (άξονας x και y) και 34 ppm/°C (άξονας z), παρέχοντας σταθερότητα διαστάσεων.
6Θερμική αγωγιμότητα 0,81 W/mK, που διευκολύνει την αποτελεσματική διάχυση της θερμότητας.
7- βαθμολογία εύφλεκτης ικανότητας σύμφωνα με το πρότυπο V0 UL 94, εξασφαλίζοντας την ασφάλεια και τη συμμόρφωση.
| Ιδιοκτησία | Τυπική τιμή RO3210 | Κατεύθυνση | Μονάδα | Υπόθεση | Μέθοδος δοκιμής |
| Διορθωτική διαδικασία | 10.2± 0.50 | Z | - | 10 GHz 23°C | IPC-TM-650 2.5.5.5 Στρίφτης με σφραγίδα |
| Διορθωτική διαμόρφωση | 10.8 | Z | - | 8 GHz - 40 GHz | Μέθοδος διαφορικού μήκους φάσης |
| Συντελεστής διάσπασης, μαύρο ∙ | 0.0027 | Z | - | 10 GHz 23°C | IPC-TM-650 2.5.5.5 |
| Θερμικός συντελεστής ρ | -459 | Z | ppm/°C | 10 GHz 0-100°C | IPC-TM-650 2.5.5.5 |
| Διαμετρική σταθερότητα | 0.8 | X,Y | χιλιοστά | ΚΟΝΤ Α | ΑΣTM D257 |
| Αντίσταση όγκου | 103 | M·•cm | ΚΟΝΤ Α | IPC 2.5.17.1 | |
| Αντίσταση επιφάνειας | 103 | M ̇ | ΚΟΝΤ Α | IPC 2.5.17.1 | |
| Μοντέλο τράβηξης | 579 517 |
MD CMD | kpsi | 23°C | ΑΣTM D638 |
| Απορρόφηση νερού | < 0.1 | - | % | D24/23 | IPC-TM-650 2.6.2.1 |
| Ειδική θερμότητα | 0.79 | Υ/γ/Κ | Υπολογισμός | ||
| Θερμική αγωγιμότητα | 0.81 | - | W/m/K | 80°C | ΑΣTM C518 |
| Συντελεστής θερμικής διαστολής (-55 έως 288 °C) | 13 34 |
Χ, Υ, Ζ | ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
| Td | 500 | °C | TGA | ΑΣTM D3850 | |
| Χρώμα | Από λευκό | ||||
| Σφιχτότητα | 3.0 | gm/cm3 | |||
| Δυνατότητα της φλούδας χαλκού | 11.0 | pi | 1 ουγγ. EDC Μετά την πλωτότητα της συγκόλλησης |
IPC-TM-2.4.8 | |
| Πυροδοσία | V-0 | UL 94 | |||
| Συμβατό με διαδικασία χωρίς μόλυβδο | Ναι. |
Πλεονεκτήματα
Το υπόστρωμα RO3210 προσφέρει μια σειρά από οφέλη που ενισχύουν τις επιδόσεις και τη χρηστικότητα του:
1Η υφασμένη γυάλινη ενίσχυση βελτιώνει την ακαμψία, καθιστώντας την ευκολότερη στη χειραγώγηση κατά τη διάρκεια της κατασκευής.
2Ομοιόμορφη ηλεκτρική και μηχανική απόδοση το καθιστά ιδανικό για πολύπλοκες πολυεπίπεδες δομές υψηλής συχνότητας.
3Ο χαμηλός συντελεστής διεύρυνσης στο επίπεδο που ταιριάζει με τον χαλκό επιτρέπει τη χρήση με υβριδικά σχέδια πολυστρωμάτων επιφάνειας και αξιόπιστα επιφανειακά συναρμολογημένα συστήματα.
4Εξαιρετική σταθερότητα διαστάσεων εξασφαλίζει υψηλές αποδόσεις παραγωγής.
5Η ομαλότητα της επιφάνειας επιτρέπει πιο λεπτές ανοχές χαρακτικής γραμμής, διευρύνοντας τις δυνατότητες σχεδιασμού.
Λεπτομέρειες κατασκευής και συσσώρευσης PCB:
Οι λεπτομέρειες κατασκευής των PCB περιλαμβάνουν διάφορες προδιαγραφές για τη διασφάλιση βέλτιστων επιδόσεων και τήρησης προτύπων υψηλής ποιότητας.Αυτές περιλαμβάνουν τις διαστάσεις των πλακών 20 mm x 20 mm με ανοχή +/- 0Το PCB δεν περιλαμβάνει τυφλούς διαδρόμους και έχει πάχος τελικής πλάκας 0,8 mm.Τα εξωτερικά στρώματα έχουν ένα τελικό βάρος χαλκού 1 ουγκιά (1Το φινίρισμα της επιφάνειας επιτυγχάνεται μέσω της βύθισης από κασσίτερο, ενώ δεν υπάρχει επάνω ή κάτω μεταξοειδές ή μάσκα συγκόλλησης.πριν από την αποστολή διενεργείται ολοκληρωμένη ηλεκτρική δοκιμή 100%, εξασφαλίζοντας την αξιοπιστία και τη λειτουργικότητα του PCB.
Στατιστικές PCB:
Το εν λόγω PCB αποτελείται από τρία εξαρτήματα και συνολικά έξι πλακίδια, συμπεριλαμβανομένων τεσσάρων πλακιδίων διάτρησης και δύο πλακιδίων τεχνολογίας επάνω επιφάνειας (SMT).που επιτρέπουν αποτελεσματική ηλεκτρική σύνδεση.
Πρότυπο ποιότητας και διαθεσιμότητα:
Αυτό το PCB συμμορφώνεται με το πρότυπο ποιότητας IPC-Class-2, εγγυώντας την ανώτερη ποιότητα κατασκευής και την αξιοπιστία του.επιτρέποντας στους μηχανικούς και τους σχεδιαστές από διάφορες περιοχές να έχουν πρόσβαση σε αυτή την τεχνολογία αιχμής.
Τυπικές εφαρμογές:
Η ευελιξία του PCB RO3210 το καθιστά κατάλληλο για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων:
- Συστήματα αποφυγής συγκρούσεων αυτοκινήτων
- Αεροπορικές δορυφορικές κεραίες παγκόσμιας θέσης
- Ασύρματα συστήματα τηλεπικοινωνιών
- Αντενές μικροσκοπικών ταινιών για ασύρματες επικοινωνίες
- Δορυφόροι απευθείας μετάδοσης
- Σύνδεσμος δεδομένων σε καλωδιακά συστήματα
- Απομακρυσμένοι μετρητές
- Πίσω αεροπλάνα
- LMDS και ασύρματη ευρυζωνική
- Υποδομή σταθμού βάσης
Συμπέρασμα:
Η εισαγωγή του υψηλής συχνότητας PCB RO3210 σηματοδοτεί ένα σημαντικό ορόσημο στη βιομηχανία.Αυτό το PCB προσφέρει απαράμιλλη απόδοση και αξιοπιστία.Είτε σε αυτοκινητοβιομηχανικά, ασύρματες επικοινωνίες, είτε σε δορυφορικά συστήματα, το RO3210 PCB εξασφαλίζει ανώτερη ακεραιότητα σήματος, θερμική σταθερότητα και διαμετρική ακρίβεια.Η διαθεσιμότητά του σε όλο τον κόσμο το καθιστά προσβάσιμο σε μηχανικούς και σχεδιαστές σε όλο τον κόσμοΑγκαλιάστε το μέλλον της τεχνολογίας PCB ενσωματώνοντας το RO3210 PCB στο επόμενο έργο σας.
