Υλικό: | RF-60A | Μέγεθος PCB: | 83 χιλιοστά x 65 χιλιοστά |
---|---|---|---|
Βάρος χαλκού: | 1 ουγκιά | Τελεία επιφανείας: | Κασσίτερος βύθισης |
Υψηλό φως: | Διπλής όψης πλακέτα PCB RF-60A,Πίνακας κυκλωμάτων PCB 25mil RF-60A,RF-60A Πίνακας κυκλωμάτων PCB βύθισης από κασσίτερο |
Παρουσιάζουμε το νέο μας PCB βασισμένο στο RF-60A οργανικό κεραμικό ενισχυμένο με υαλοπλαστική.Αυτό το προηγμένο προϊόν διαθέτει μια μοναδική σύνθεση που προσφέρει εξαιρετικές ηλεκτρικές ιδιότητες και χαμηλή απορρόφηση υγρασίαςΜε την υφασμένη οπτικοακουστική του ενίσχυση, η RF-60A εξασφαλίζει εξαιρετική σταθερότητα διαστάσεων, βελτιωμένη ελαστική αντοχή,και αξιόπιστες επιδόσεις διάτρησης με επικάλυψη ακόμη και σε ακραία θερμικά περιβάλλονταΑυτό το λαμινάτο παρουσιάζει επίσης αξιοσημείωτη αντοχή σε ενδιάμεση σύνδεση και αντοχή στη συγκόλληση, καθιστώντας το κορυφαία επιλογή για διάφορες εφαρμογές.
Η Taconic, ένας γνωστός ηγέτης στα ραδιοσυχνικά λαμινάνια και ψηφιακά υλικά υψηλής ταχύτητας, σας φέρνει το RF-60A ως μέρος της ολοκληρωμένης σειράς των υψηλής συχνότητας λαμινάνων και προεπιγραμμάτων.Αυτά τα πρωτοποριακά υλικά βρίσκουν εφαρμογή στις κεραίες, πολλαπλών στρωμάτων RF και ψηφιακών πλακών υψηλής ταχύτητας, διασυνδέσεων και συσκευών, που επιτρέπουν απαράμιλλη απόδοση και συνδεσιμότητα.
Χαρακτηριστικά:
- Η RF-60A προσφέρει μια διηλεκτρική σταθερά (Dk) 6,15 στα 10GHz, εξασφαλίζοντας σταθερή απόδοση σε όλες τις συχνότητες.
- Με συντελεστή διάσπασης 0,0028 στα 10GHz, αυτό το λαμινάτο ελαχιστοποιεί την απώλεια και στρέβλωση του σήματος.
- Έχει χαμηλό συντελεστή θερμικής διαστολής (CTE), με 9 ppm/°C στον άξονα x, 8 ppm/°C στον άξονα y και 69 ppm/°C στον άξονα z, επιτρέποντας αξιόπιστη απόδοση από -30°C έως 125°C.
- Η RF-60A διαθέτει υψηλή θερμική αγωγιμότητα 0,54 W/mk, διευκολύνοντας την αποτελεσματική διάχυση της θερμότητας.
- Η υψηλή αντοχή στην κάμψη των 18300 psi (MD) και 14600 psi (CD) εξασφαλίζει αντοχή και αξιοπιστία.
- Το κατεστραμμένο αυτό υλικό έχει ρυθμό απορρόφησης υγρασίας 0,02%, διατηρώντας την απόδοσή του ακόμη και σε υγρές συνθήκες.
- Η RF-60A είναι σύμφωνη με τους κανονισμούς ROHS και WEEE, πληρώντας περιβαλλοντικά πρότυπα.
RF-60A Τυπικές τιμές | |||||
Ιδιοκτησία | Μέθοδος δοκιμής | Μονάδα | Αξία | Μονάδα | Αξία |
Dk @ 10 GHz | IPC-650 2.5.5.6 | 6.15 | 6.15 | ||
Df @ 10 GHz | IPC-650 2.5.5.5.1 | 0.0038 | 0.0038 | ||
Απορρόφηση υγρασίας | IPC-650 2.6.2.1 | % | 0.02 | % | 0.02 |
Ηλεκτρική διάσπαση | IPC-650 2.5.6 | kV | 53 | kV | 53 |
Δυνατότητα διηλεκτρικής | ΑΣTM D 149 | V/mil | 880 | kV/mm | 35 |
Αντίσταση όγκου | IPC-650 2.5.17.1 (Μετά την υγρασία) | Mohm/cm | 9.0 x 108 | Mohm/cm | 9.0 x 108 |
Αντίσταση επιφάνειας | IPC-650 2.5.17.1 (Μετά την υγρασία) | Μωμ. | 2.28 x 108 | Μωμ. | 2.28 x 108 |
Αντίσταση τόξου | IPC-650 2.5.1 | Δευτερόλεπτα | 193 | Δευτερόλεπτα | 193 |
Δυνατότητα κάμψης (MD) | ΑΣTM D 790 | σπι | 18,300 | Α/χμ2 | 126.2 |
Δυνατότητα κάμψης (CD) | ΑΣTM D 790 | σπι | 14,600 | Α/χμ2 | 100.7 |
Δυνατότητα τράβηξης (MD) | ΑΣTM D 3039 | σπι | 19,500 | Α/χμ2 | 134.4 |
Δυνατότητα τράβηξης (CD) | ΑΣTM D 3039 | σπι | 16,300 | Α/χμ2 | 112.4 |
Μοντέλο νεολαίας | ΑΣTM D 3039 | kpsi | 1,590 | Α/χμ2 | 11,000 |
Αναλογία Poisson | ΑΣTM D 3039 | 0.068 | Α/χμ2 | 0.068 | |
Συμπίεση | ASTM D 695 (23°C) | kpsi | 338 | 2,330 | |
Δυνατότητα απολέπισης (1 oz. ED) | IPC-650 2.4.8 δευτερόλεπτο 5.2.2 (Θερμική πίεση) | Λιβρά/μέσα | 8 | Α/χμ | 1.4 |
Διαμετρική σταθερότητα (MD) | IPC-650 2.4.39 Τμήμα 5.4 (Μετά τη μαγειρική) | χιλιοστά | 0.68 | mm/M | 0.68 |
Διαμετρική σταθερότητα (CD) | IPC-650 2.4.39 Τμήμα 5.4 (Μετά τη μαγειρική) | χιλιοστά | 1.05 | mm/M | 1.05 |
Πληθυσμός (ειδική βαρύτητα) | ΑΣTM D 792 | g/cm3 | 2.79 | g/cm3 | 2.79 |
Θερμική αγωγιμότητα | ΑΣTM F 433 | W/M*K | 0.4 | W/M*K | 0.4 |
ΚΤΕ (άξονας Χ) | ΑΣTM D 3386 (-30°C - 125°C) | ppm/°C | 9 | ppm/°C | 9 |
ΚΤΕ (άξονας Y) | ΑΣTM D 3386 (-30°C - 125°C) | ppm/°C | 8 | ppm/°C | 8 |
ΚΤΕ (άξονας Z) | ΑΣTM D 3386 (-30°C - 125°C) | ppm/°C | 69 | ppm/°C | 69 |
Εκπομπή αερίων (% TML) | ΑΣTM E 595* | % | 0.02 | % | 0.02 |
Εκπομπές αερίων (% CVCM) | ΑΣTM E 595* | % | 0.00 | % | 0.00 |
Εκπομπές αερίων (% WVR) | ΑΣTM E 595* | % | 0.01 | % | 0.01 |
Αξιολόγηση εύφλεκτης ικανότητας | UL 94 | V-0 | V-0 |
Πλεονεκτήματα
- Η σταθερότητα της διηλεκτρικής σταθεράς (Dk) σε όλες τις συχνότητες εξασφαλίζει σταθερή απόδοση σε διάφορες εφαρμογές.
- Η RF-60A προσφέρει εξαιρετική σταθερότητα διαστάσεων, εξασφαλίζοντας αξιόπιστη λειτουργία και ευκολία ενσωμάτωσης.
- Η εξαιρετική αντοχή των ενδιάμεσων δεσμών εγγυάται την ακεραιότητα και την αντοχή του PCB.
- Η χαμηλή διεύρυνση του άξονα Z του RF-60A επιτρέπει αξιόπιστες συνδέσεις με τρύπα, ακόμη και σε ακραία θερμικά περιβάλλοντα.

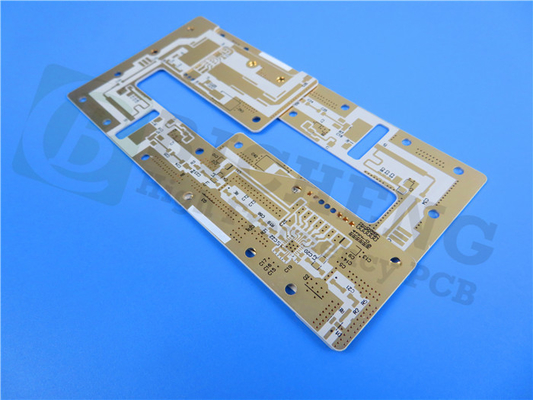

Αυτό το PCB διαθέτει μια άκαμπτη κατασκευή 2 στρωμάτων που εξασφαλίζει βέλτιστες επιδόσεις και αντοχή.Το πρώτο στρώμα χαλκού έχει πάχος 35 μmΤο δεύτερο στρώμα χαλκού, επίσης 35 μm πάχους, ολοκληρώνει τη συσσώρευση.Αυτή η κατασκευή παρέχει μια σταθερή βάση για αξιόπιστες συνδέσεις κυκλωμάτων και αποτελεσματική μετάδοση σήματος.
Λεπτομέρειες κατασκευής PCB:
- Μέγεθος πλάκας: Το PCB μετρά 83 mm x 65 mm με ανοχή +/- 0,15 mm, παρέχοντας ένα συμπαγές και ακριβές συντελεστή μορφής.
- Ελάχιστο ίχνος / χώρος: Το PCB υποστηρίζει ελάχιστο πλάτος ίχνη και διαστήματα 6/7 mils, επιτρέποντας πολύπλοκα σχέδια κυκλωμάτων.
- Ελάχιστο μέγεθος τρύπας: Το PCB έχει μέγεθος τρύπας τουλάχιστον 0,4 mm, επιτρέποντας τη χρήση διαφόρων εξαρτημάτων.
- Χωρίς τυφλούς διαδρόμους: Ο σχεδιασμός δεν περιλαμβάνει τυφλούς διαδρόμους, απλοποιώντας την κατασκευαστική διαδικασία.
- Σκάρδος τελικής πλάκας: Το τελικό PCB έχει πάχος 0,71 mm, παρέχοντας μια συμπαγή και ελαφριά λύση.
- Τελειωμένο βάρος χαλκού: Τα εξωτερικά στρώματα χαλκού έχουν βάρος 1,4 ml, εξασφαλίζοντας τη βέλτιστη αγωγιμότητα.
- Δύψος επικάλυψης: Το πάχος επικάλυψης είναι 20 μm, εξασφαλίζοντας αξιόπιστες ηλεκτρικές συνδέσεις.
- Επιφανειακό φινίρισμα: Το PCB διαθέτει επιφανειακό φινίρισμα από κασσίτερο βύθισης, παρέχοντας ένα προστατευτικό και συγκολλητό στρώμα.
- Επικαιροποιημένη επιφάνεια: Δεν εφαρμόζεται επιφάνεια επιφάνειας στο PCB.
- Πυκνωτή επιφάνειας κάτω: Δεν εφαρμόζεται καμία πυκνωτή επιφάνειας κάτω στο PCB.
- Πάνω μάσκα συγκόλλησης: Δεν εφαρμόζεται καμία μάσκα συγκόλλησης πάνω στο PCB.
- Μασκές ένωσης κάτω: Δεν εφαρμόζεται καμία μάσκα ένωσης κάτω στο PCB.
- 100% ηλεκτρική δοκιμή: Κάθε PCB υποβάλλεται σε ολοκληρωμένη ηλεκτρική δοκιμή πριν από την αποστολή για να εξασφαλιστεί η λειτουργικότητα και η ποιότητα.
Στατιστικές PCB:
- Συστατικά: Το εν λόγω PCB περιέχει συνολικά 17 συστατικά, επιτρέποντας ευέλικτη λειτουργικότητα.
- Συνολικά Pads: Υπάρχουν 44 pads σε αυτό το PCB, διευκολύνοντας τις συνδέσεις των εξαρτημάτων.
- Μέσα από τρύπες: Από το σύνολο των πλακιδίων, 25 είναι αφιερωμένα σε τρυπητά στοιχεία.
- Πάνω πλακέτες SMT: Οι υπόλοιπες 19 πλακέτες είναι για στοιχεία τεχνολογίας επιφανειακής τοποθέτησης (SMT) στο ανώτερο στρώμα.
- Πυροσβεστήρες SMT κάτω: δεν υπάρχουν πυροσβεστήρες SMT στο κάτω στρώμα.
- Δρόμους: περιλαμβάνει 23 δρόμους για σκοπούς διασύνδεσης.
- Δίκτυα: περιέχει τέσσερα δίκτυα, τα οποία αντιπροσωπεύουν διαδεδομένες διαδρομές μεταξύ των στοιχείων.
Υλικό PCB: | Υφασμένα υαλοπίνακα ενισχυμένα με λαμινάνια οργανικής κεραμικής |
Ονομασία: | RF-60A |
Διορθωτική σταθερά: | 6.15 ± 0.25 |
Παράγοντας διάσπασης | DF 0,0038@10 GHz |
Θερμική αγωγιμότητα | 0.4 W/MK |
Αριθμός στρωμάτων: | Διπλό στρώμα, πολυστρώμα, υβριδικό PCB |
Βάρος χαλκού: | 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm) |
Μονάδα διαμόρφωσης: | 10mil (0.254mm), 25mil (0.635mm), 31mil (0.787mm), 50mil (1.27mm), 60mil (1.524mm), 125mil (3.175mm) |
Μέγεθος PCB: | ≤ 400 mm × 500 mm |
Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
Εκτέλεση επιφάνειας: | Γυμνό χαλκό, HASL, ENIG, OSP, κασσίτερο βύθισης κλπ. |
Συμπληρωματικές πληροφορίες:
Το έργο ζωγραφικής PCB που παρέχεται είναι σε μορφή Gerber RS-274-X, εξασφαλίζοντας συμβατότητα και ακρίβεια κατά τη διάρκεια της παραγωγής.εγγύηση αξιόπιστης απόδοσης και αριστείας παραγωγήςΤο RF-60A PCB είναι διαθέσιμο σε όλο τον κόσμο, επιτρέποντας εύκολη πρόσβαση σε πελάτες σε όλο τον κόσμο.
Τυπικές εφαρμογές:
Το RF-60A PCB βρίσκει την εφαρμογή του σε διάφορους τομείς, συμπεριλαμβανομένων:
- ενισχυτές ισχύος: παρέχει μια αξιόπιστη πλατφόρμα για κυκλώματα ενίσχυσης ισχύος, εξασφαλίζοντας αποτελεσματική και σταθερή ενίσχυση σήματος.
- Φίλτρα και σύνδεσμοι: Το PCB επιτρέπει την εφαρμογή φίλτρων και σύνδεσμων, εξασφαλίζοντας ακριβή χειρισμό και έλεγχο του σήματος.
- Παθητικά εξαρτήματα: Περιλαμβάνει παθητικά εξαρτήματα, όπως αντίστασης και πυκνότητα, που επιτρέπουν την ενσωμάτωσή τους στο κύκλωμα.
- Αντένες: Το RF-60A PCB υποστηρίζει τη δημιουργία κερατών υψηλής απόδοσης, διευκολύνοντας την ασύρματη επικοινωνία και τη συνδεσιμότητα.
Με τις εξαιρετικές ιδιότητές του και την αξιόπιστη κατασκευή του, το PCB RF-60A προσφέρει μια ευπροσάρμοστη και υψηλής ποιότητας λύση για ένα ευρύ φάσμα εφαρμογών.
