Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υλικό βάσεων: | Tly-5Z 0.762mm | Αρίθμηση στρώματος: | 2 στρώσεις |
|---|---|---|---|
| Πάχος PCB: | 0,8 mm ±0,1 | Μέγεθος PCB: | 72 Χ 55mm=1up |
| Μάσκα ύλης συγκολλήσεως: | Πράσινος | Silkscreen: | Άσπρος |
| Βάρος χαλκού: | 1oz | Η επιφάνεια τελειώνει: | χρυσός βύθισης |
| Υψηλό φως: | Tly-5Z υλικό PCB,πίνακας PCB 0.8mm,Χρυσό υλικό PCB βύθισης |
||

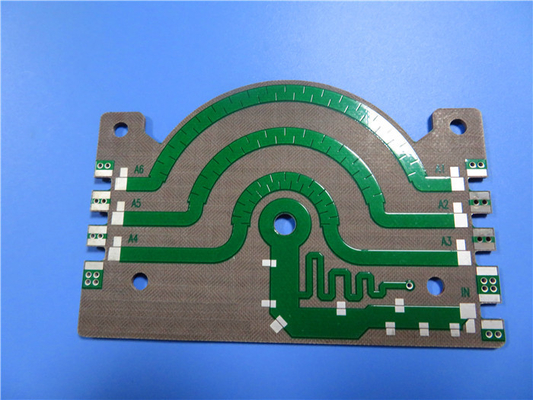

TLY-5Z PCB: Μια υψηλής απόδοσης λύση για την απαίτηση των εφαρμογών
Tly-5Z το PCB είναι ένας τύπος τυπωμένου πίνακα κυκλωμάτων που χρησιμοποιείται ευρέως σε πολλές διαφορετικές εφαρμογές λόγω της υψηλής επίδοσης και της αξιοπιστίας του. Αυτός ο τύπος ofPCB χρησιμοποιείται συνήθως στις βιομηχανίες όπως οι τηλεπικοινωνίες, τα καταναλωτικά ηλεκτρονικά, οι υπολογιστές, και οι αυτοκίνητες εφαρμογές. Σε αυτό το άρθρο, wewill beexploring τα βασικές χαρακτηριστικά και τα πλεονεκτήματα του PCB tly-5Z, καθώς επίσης και μερικές από τις βιομηχανίες και τις εφαρμογές στις οποίες χρησιμοποιείται συνήθως.
Βασικά χαρακτηριστικά και πλεονεκτήματα
Tly-5Z το PCB χαρακτηρίζεται από την υψηλή θερμική αγωγιμότητα και τις άριστες ηλεκτρικές ιδιότητες μόνωσής του. Αυτές οι ιδιότητες το καθιστούν ιδανικό για τις εφαρμογές inhigh-απόδοσης χρήσης όπου ο διασκεδασμός θερμότητας και η ηλεκτρική μόνωση είναι κρίσιμοι. Επιπλέον, το PCB tly-5Z είναι γνωστό για το υψηλό anddurability αξιοπιστίας του, που κάνει το μια δημοφιλή επιλογή για τη χρήση στα σκληρά περιβάλλοντα και που απαιτεί τις εφαρμογές.
Ένα από τα βασικά πλεονεκτήματα του PCB tly-5Z είναι η δυνατότητά του να χειριστεί τα υψηλής συχνότητας σήματα χωρίς την απώλεια ή υποβάθμιση σημάτων. Αυτό κάνω το ένα idealchoice για τις εφαρμογές όπως οι ενισχυτές ραδιοσυχνότητας (RF), η μεγάλη μεταφορά δεδομένων, και οι επικοινωνίες μικροκυμάτων, μεταξύ άλλων.
Βιομηχανίες και εφαρμογές
Tly-5Z το PCB χρησιμοποιείται ευρέως στη βιομηχανία τηλεπικοινωνιών, ιδιαίτερα στην κατασκευή των κυψελοειδών σταθμών βάσης και άλλης υποδομής τηλεπικοινωνιών. Η υψηλή θερμική αγωγιμότητα και οι ηλεκτρικές ιδιότητες μόνωσής της το κάνουν μια ιδανική επιλογή για τη χρήση στον εξοπλισμό που παράγει ένα significantamount της θερμότητας, όπως οι υψηλής ισχύος ενισχυτές και οι συσκευές αποστολής σημάτων.
Στη βιομηχανία καταναλωτικών ηλεκτρονικά, το PCB tly-5Z χρησιμοποιείται συνήθως στην κατασκευή του υψηλής απόδοσης ακουστικού εξοπλισμού, όπως τα andspeakers ενισχυτών. Η δυνατότητά της να χειριστεί τα υψηλής συχνότητας σήματα χωρίς την απώλεια ή υποβάθμιση σημάτων το κάνει μια ιδανική επιλογή για τη χρήση στην ακουστικές υψηλές σαφήνεια και την πίστη εξοπλισμού thatrequires.
Tly-5Z το PCB επίσης συχνά χρησιμοποιείται στη αυτοκινητοβιομηχανία, ιδιαίτερα στην κατασκευή των υψηλής απόδοσης ηλεκτρονικών συστημάτων ελέγχου μονάδων ελέγχου μηχανών (ECU) andother. Η υψηλές θερμική αγωγιμότητα και η αξιοπιστία της το κάνουν μια ιδανική επιλογή για τη χρήση στα σκληρά περιβάλλοντα και τα demandingapplications, όπως εκείνοι που βρίσκονται στα υψηλής απόδοσης αυτοκίνητα.
Συμπέρασμα
Συμπερασματικά, το PCB tly-5Z είναι ένας υψηλής απόδοσης και αξιόπιστος τύπος τυπωμένου πίνακα κυκλωμάτων που χρησιμοποιείται ευρέως σε πολλά διαφορετικά andapplications βιομηχανιών. Η υψηλή θερμική αγωγιμότητα, οι ηλεκτρικές ιδιότητες μόνωσης, και η δυνατότητά της να χειριστεί τα υψηλής συχνότητας σήματα το κάνουν μια ιδανική επιλογή για τις εφαρμογές inhigh-απόδοσης χρήσης που απαιτούν το διασκεδασμό θερμότητας, την ηλεκτρική μόνωση, και τη σαφήνεια σημάτων.
Τα πλεονεκτήματά μας
1. Τα προϊόντα PCB και η κατασκευή πιστοποιούνται από τις εξουσιοδοτημένες οργανώσεις
2. Γρήγορος έλεγχος CADCAM και ελεύθερη αναφορά PCB
3. Μια ομάδα με το πάθος, την πειθαρχία, την ευθύνη και την τιμιότητα
4. Παράδοση εγκαίρως: >98%, ποσοστό καταγγελίας πελατών: <1>
5. Κατηγορία 3 κατηγορίας 2/ΕΠΙ ΕΠΙ
Οι ικανότητες PCB μας (2022)
| Παράμετρος | Αξία |
| Αριθμήσεις στρώματος | 1-32 |
| Υλικό υποστρωμάτων | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210 RT/Duriod 5880 RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC RT/duroid 5880LZ TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, κάπα 438 Tlf-35 RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45 TLX-0, TLX-6, TLX-7, TLX-8 TLX-9, TLY-3, TLY-5, TLY-5Z PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2) AD450, AD600, AD1000, TC350 Nelco N4000, N9350, N9240 FR-4 (υψηλό Tg S1000-2M, TU-872 SLK, TU-768, αυτός-180A κ.λπ.), FR-4 υψηλό CTI>600V Polyimide, PET Πυρήνας κ.λπ. μετάλλων. |
| Μέγιστο μέγεθος | Δοκιμή πετάγματος: 900*600mm, δοκιμή 460*380mm, καμία δοκιμή 1100*600mm προσαρτημάτων |
| Ανοχή περιλήψεων πινάκων | ±0,0059»(0.15mm) |
| Πάχος PCB | 0,0157» - 0,3937» (0.40mm--10.00mm) |
| Ανοχή πάχους (T≥0.8mm) | ±8% |
| Ανοχή πάχους (t<0.8mm) | ±10% |
| Πάχος στρώματος μόνωσης | 0,00295» - 0,1969» (0.075mm--5.00mm) |
| Ελάχιστη διαδρομή | 0,003» (0.075mm) |
| Ελάχιστο διάστημα | 0,003» (0.075mm) |
| Εξωτερικό πάχος χαλκού | 35µm--350µm (1oz-10oz) |
| Εσωτερικό πάχος χαλκού | 17µm--350µm (0.5oz - 10oz) |
| Τρύπα τρυπανιών (μηχανική) | 0,0079» - 0,25» (0.2mm--6.35mm) |
| Τελειωμένη τρύπα (μηχανική) | 0,0039» - 0,248» (0.10mm--6.30mm) |
| DiameterTolerance (μηχανικό) | 0,00295» (0.075mm) |
| Εγγραφή (μηχανική) | 0,00197» (0.05mm) |
| Λόγος διάστασης | 12:1 |
| Τύπος μασκών ύλης συγκολλήσεως | LPI |
| Ελάχιστη γέφυρα Soldermask | 0,00315» (0.08mm) |
| Ελάχιστη εκκαθάριση Soldermask | 0,00197» (0.05mm) |
| Βούλωμα μέσω της διαμέτρου | 0,0098» - 0,0236» (0.25mm--0.60mm) |
| Ανοχή ελέγχου σύνθετης αντίστασης | ±10% |
| Η επιφάνεια τελειώνει | HASL, HASL ΕΆΝ, ENIG, κασσίτερος βύθισης, ασήμι βύθισης, OSP, χρυσό δάχτυλο, καθαρό χρυσό καλυμμένος κ.λπ. |
Παράρτημα: Χαρακτηριστική αξία tly-5Z
| Ιδιοκτησία | Μέθοδος δοκιμής | Μονάδα | Αξία | Μονάδα | Αξία |
| DK @ 1,9 Ghz | ΕΠΙ-650 το 2.5.5.5 .1 νεαρός δικυκλιστής. | 2.20+/- 0,04 | 2.20+/- 0,04 | ||
| Df @ 1,9 Ghz | ΕΠΙ-650 το 2.5.5.5 .1 νεαρός δικυκλιστής. | 0,001 | 0,001 | ||
| Df @ 10 Ghz | ΕΠΙ-650 το 2.5.5.5 .1 νεαρός δικυκλιστής. | 0,0015 | 0,0015 | ||
| TC (Δ) Κ (- 55 ~150°C) | ΕΠΙ-650 νεαρός δικυκλιστής του 2.5.5.6. | ppm/°C | -72 | ppm/°C | -72 |
| Διηλεκτρική τάση διακοπής | ΕΠΙ-650 2.5.6 | kV | 45 | kV | 45 |
| Διηλεκτρική δύναμη | ΕΠΙ-650 2.5.6.2 | V/mil | 770 | V/mm | 30.315 |
| Απορρόφηση υγρασίας | ΕΠΙ-650 2.6.2.1 | % | 0,03 | % | 0,03 |
| Δύναμη φλούδας (1 oz. χαλκός) | ΕΠΙ-650 2.4.8 | λίβρες. /inch | 7 | N/mm | 1.3 |
| Ειδική αντίσταση όγκου | ΕΠΙ-650 2.5.17.1 | Mohms/cm | 10^9 | Mohms/cm | 10^9 |
| Ειδική αντίσταση επιφάνειας | ΕΠΙ-650 2.5.17.1 | Mohms | 10^8 | Mohms | 10^8 |
| Εκτατή δύναμη (MD) | ΕΠΙ-650 2.4.18.3 | PSI | 9137 | N/mm2 | 63 |
| Εκτατή δύναμη (CD) | ΕΠΙ-650 2.4.18.3 | PSI | 9572 | N/mm2 | 66 |
| Εκτατός συντελεστής (MD) | ΕΠΙ-650 2.4.18.3 | PSI | 182.748 | N/mm2 | 1260 |
| Εκτατός συντελεστής (CD) | ΕΠΙ-650 2.4.18.3 | PSI | 165.344 | N/mm2 | 1140 |
| Επιμήκυνση (MD) | ΕΠΙ-650 2.4.18.3 | % | 6 | % | 6 |
| Επιμήκυνση (CD) | ΕΠΙ-650 2.4.18.3 | % | 6.9 | % | 6.9 |
| Ευκίνητη δύναμη (MD) | ASTM D790 | PSI | 10.300 | N/mm2 | 71 |
| Ευκίνητη δύναμη (CD) | ASTM D790 | PSI | 11.600 | N/mm2 | 80 |
| Ευκίνητος συντελεστής (MD) | ASTM D790 | PSI | 377.100 | N/mm2 | 2600 |
| Ευκίνητος συντελεστής (CD) | ASTM D790 | PSI | 432.213 | N/mm2 | 2980 |
| Διαστατική σταθερότητα (MD) | ΕΠΙ-650 2.4.39 (ψήστε) | % (10 mil) | -0.05 | % (30 mil) | -0.05 |
| Διαστατική σταθερότητα (CD) | ΕΠΙ-650 2.4.39 (ψήστε) | % (10 mil) | -0.17 | % (30 mil) | -0.11 |
| Διαστατική σταθερότητα (MD) | ΕΠΙ-650 2.4.39 (πίεση) | % (10 mil) | -0.07 | % (30 mil) | -0.07 |
| Διαστατική σταθερότητα (CD) | ΕΠΙ-650 2.4.39 (πίεση) | % (10 mil) | -0.22 | % (30 mil) | -0.14 |
| Πυκνότητα (συγκεκριμένη πυκνότητα) | ΕΠΙ-650 2.3.5 | g/cm3 | 1.92 | g/cm3 | 1.92 |
| Συγκεκριμένη θερμότητα | ΕΠΙ-650 2.4.50 | J/g°C | 0,95 | J/g°C | 0,95 |
| Θερμική αγωγιμότητα | ΕΠΙ-650 2.4.50 | W/M*K | 0,2 | W/M*K | 0,2 |
| CTE (x-$l*y) (50 - 150°C) | ΕΠΙ-650 2.4.41 | ppm/ºC | 30-40 | ppm/ºC | 30-40 |
| CTE (ζ) (50 - 150°C) | ΕΠΙ-650 2.4.41 | ppm/ºC | 130 | ppm/ºC | 130 |
| Σκληρότητα | ASTM D2240 (Durometer) | - | 68 | - | 68 |
| Ul-94 εκτίμηση ευφλέκτου | Ul-94 | Β-0 | Β-0 |
