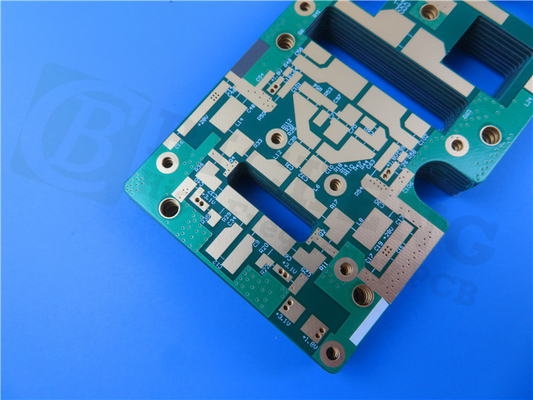

Πολυϊμιδικά PCB ανθεκτικά σε υψηλές θερμοκρασίες και υψηλές συχνότητες για σκληρά περιβάλλοντα

Σύντομη εισαγωγή

TB-73 ανθεκτικά σε υψηλές θερμοκρασίες και υψηλής συχνότητας πολυϊμίδιο επικαλυμμένα με χαλκό ελάσματα έχουν σχεδιαστεί για να αντέχουν σε υψηλές θερμοκρασίες και υψηλές συχνότητες.Χρησιμοποιούνται στην κατασκευή ειδικών πλακών κυκλωμάτων υψηλής θερμοκρασίας και υψηλής συχνότητας για ηλεκτρονικό εξοπλισμό σε απαιτητικές βιομηχανίες όπως η αεροδιαστημική, η αεροπορία, η στρατιωτική και η υπόγεια εξερεύνηση πετρελαίου, μεταξύ άλλων.Το υλικό έχει εξαιρετικές διηλεκτρικές ιδιότητες υψηλής συχνότητας, αντοχή σε υψηλή θερμοκρασία και αντοχή στην ακτινοβολία.Το ονομαστικό πάχος του κυμαίνεται από 0,1mm έως 10mm

Έκθεση χημικής δοκιμής

Το TB-73 πληροί τις τεχνικές προϋποθέσεις που περιγράφονται στο πρότυπο Q/XA50089-2004.Το υλικό έχει υποβληθεί σε μια σειρά δοκιμών για να διασφαλιστεί η ποιότητα και η απόδοσή του.

Η αντοχή αποκόλλησης του TB-73 μετά από θερμική καταπόνηση είναι ≥1,0 ​​N/mm και το πραγματικό αποτέλεσμα της δοκιμής είναι 1,42 N/mm, που είναι πέρασμα.Ομοίως, η αντοχή αποφλοίωσης στους 170℃ είναι ≥0,7 N/mm και το πραγματικό αποτέλεσμα της δοκιμής είναι επίσης ένα πέρασμα.

Η αντίσταση όγκου είναι ≥5×10^6 MΩ·cm σύμφωνα με το πρότυπο C-96/35/90 και πέτυχε ένα αποτέλεσμα δοκιμής 6,6×10^7 MΩ·cm, που είναι πέρασμα.Σύμφωνα με το πρότυπο E-24/204, η αντίσταση όγκου είναι επίσης ≥5×10^6 MΩ·cm και το πραγματικό αποτέλεσμα της δοκιμής είναι 6,2×10^8 MΩ·cm, που είναι επίσης πέρασμα.

Η ειδική αντίσταση επιφάνειας είναι επίσης εντός του καθορισμένου εύρους.Το πραγματικό αποτέλεσμα δοκιμής για το πρότυπο C-96/35/90 είναι 3,4×10^7 MΩ, και για το πρότυπο E-24/204, είναι 2,3×10^8 MΩ, και τα δύο είναι πέρασμα.

Το TB-73 έχει χαμηλό ποσοστό απορρόφησης υγρασίας ≤0,35% και το πραγματικό αποτέλεσμα της δοκιμής είναι 0,11%, που είναι ένα πέρασμα.Η τάση διάσπασης είναι επίσης ικανοποιητική, με αποτέλεσμα δοκιμής 44,3 kV, που είναι υψηλότερο από την ελάχιστη απαίτηση των 40 kV.

Η διηλεκτρική σταθερά στο 1MHz είναι ≤4,5 και το πραγματικό αποτέλεσμα της δοκιμής είναι 4,12, που είναι ένα πέρασμα.Ομοίως, ο συντελεστής διάχυσης στο 1MHz είναι ≤0,01 και το πραγματικό αποτέλεσμα της δοκιμής είναι 0,0072, που είναι επίσης ένα πέρασμα.

Το TB-73 έχει αντοχή κάμψης ≥400 N/mm² στην κατεύθυνση της μηχανής και ≥300 N/mm² στην εγκάρσια κατεύθυνση, και τα δύο είναι περάσματα.Το υλικό μπορεί επίσης να αντέξει τη θερμική καταπόνηση στους 288℃ για 180 δευτερόλεπτα χωρίς αποκόλληση ή φουσκάλες.

Η θερμοκρασία μετάβασης γυαλιού (τιμή Tg) του TB-73 είναι 257℃, ικανοποιώντας την καθορισμένη απαίτηση.

Η Δυνατότητά μας PCB (TB-73 Polyimide RF PCB)

Σχετικά με το Bicheng

Η Bicheng PCB είναι κορυφαίος προμηθευτής πλακών τυπωμένων κυκλωμάτων (PCB) υψηλής ποιότητας με έδρα το Shenzhen της Κίνας.Ιδρύθηκε το 2003, η εταιρεία έχει πάνω από 20 χρόνια εμπειρίας στον κλάδο και έχει χτίσει τη φήμη για την παροχή αξιόπιστων και οικονομικά αποδοτικών λύσεων PCB σε πελάτες σε όλο τον κόσμο.

Οι κατασκευαστικές δυνατότητες της Bicheng PCB καλύπτουν ένα ευρύ φάσμα τύπων PCB, συμπεριλαμβανομένων πλακών μονής όψης, διπλής όψης και πολυστρωματικών πλακών, με πλήθος στρωμάτων που κυμαίνονται από 1 έως 32. Τα PCB της εταιρείας χρησιμοποιούνται σε διάφορους κλάδους, συμπεριλαμβανομένων των τηλεπικοινωνιών, της αεροδιαστημικής, αμυντικά, ιατρικά και βιομηχανικά ηλεκτρονικά.

Η Bicheng PCB προσφέρει μια μεγάλη γκάμα υλικών υποστρώματος για τα PCB της, συμπεριλαμβανομένων υλικών υψηλής συχνότητας όπως RO4003C, RO4350B και RO4730G3, καθώς και τυπικών υλικών FR-4 όπως high-Tg S1000-2M, TU-872 SLK, TU- 768, IT-180A, και Isola 370HR.Η εταιρεία προσφέρει επίσης μεταλλικό πυρήνα, πολυϊμίδιο και υποστρώματα PET, μεταξύ άλλων.

Οι προηγμένες κατασκευαστικές δυνατότητες του Bicheng PCB επιτρέπουν μια σειρά επιλογών που μπορούν να προσαρμοστούν για να ανταποκρίνονται στις συγκεκριμένες ανάγκες των πελατών.Για παράδειγμα, η εταιρεία μπορεί να παράγει PCB σε μεγέθη έως 1100mm επί 600mm, με ανοχή περιγράμματος πλακέτας ±0,0059" (0,15mm) και ανοχή πάχους ±8% για T≥0,8mm και ±10% για t＜0,8mm Η εταιρεία μπορεί επίσης να φιλοξενήσει μια σειρά από πάχη χαλκού, από 17μm έως 350μm (0,5oz έως 10oz) και διάμετρο οπών από 0,0079" έως 0,25" (0,2mm έως 6,35mm).

Η δέσμευση της Bicheng PCB στην ποιότητα και την ικανοποίηση των πελατών αντικατοπτρίζεται στην πιστοποίηση ISO 9001:2015.Οι έμπειροι μηχανικοί και τεχνικοί της εταιρείας συνεργάζονται στενά με τους πελάτες για να διασφαλίσουν ότι πληρούνται οι συγκεκριμένες απαιτήσεις τους και ότι τα PCB τους παραδίδονται στην ώρα τους και εντός του προϋπολογισμού.

Παράρτημα: Φύλλο δεδομένων (ελασματοποιημένα φύλλα TB-73)
