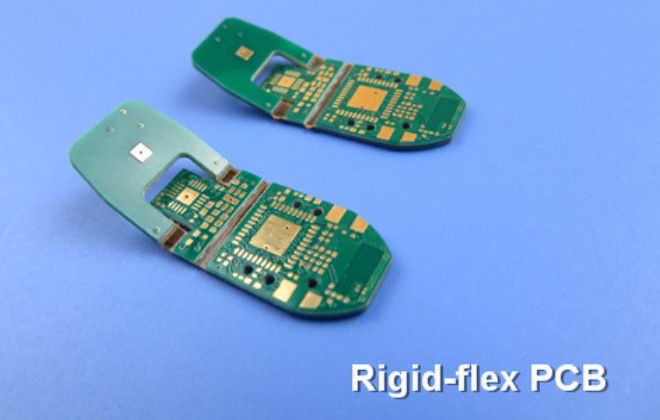

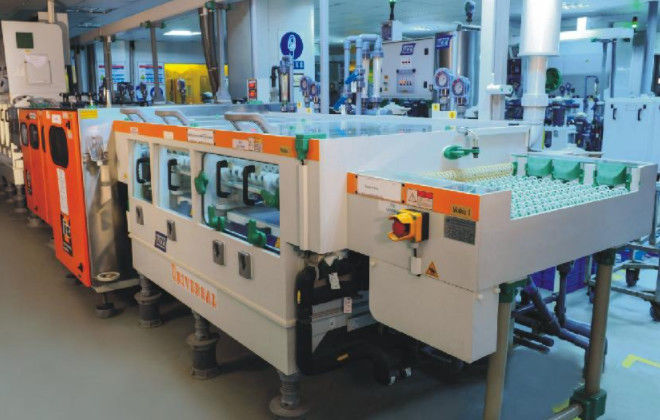

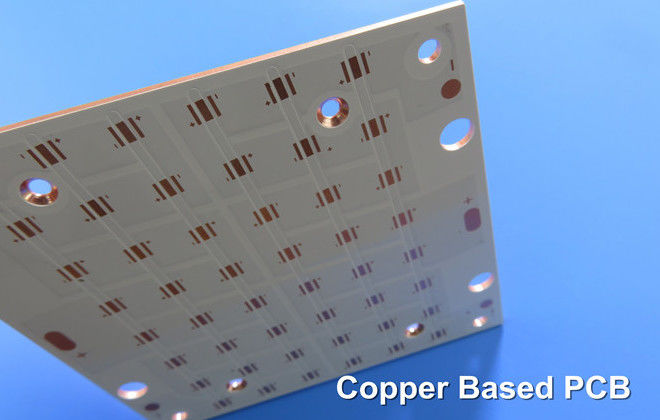

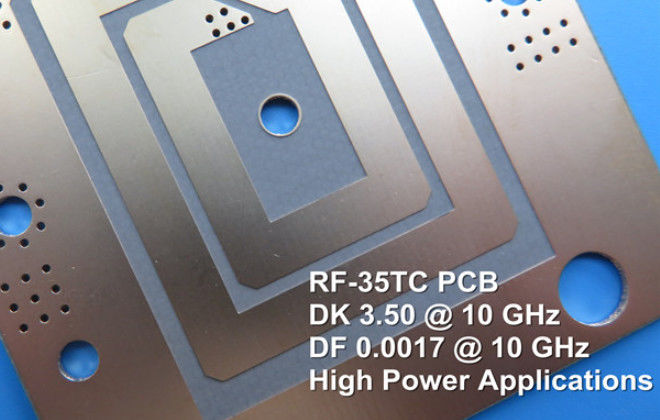

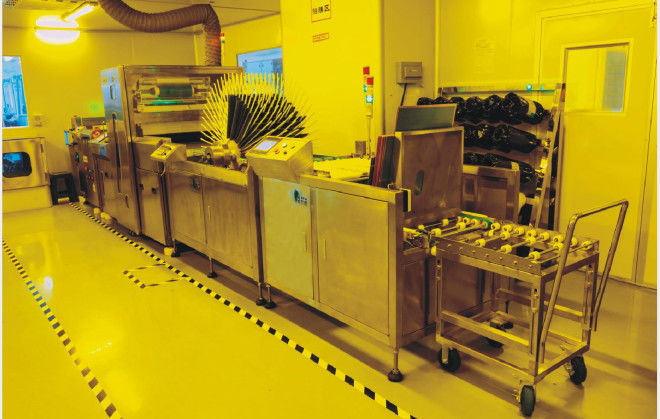

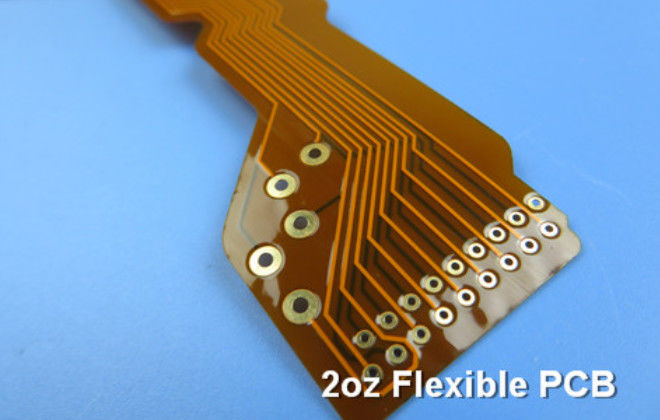

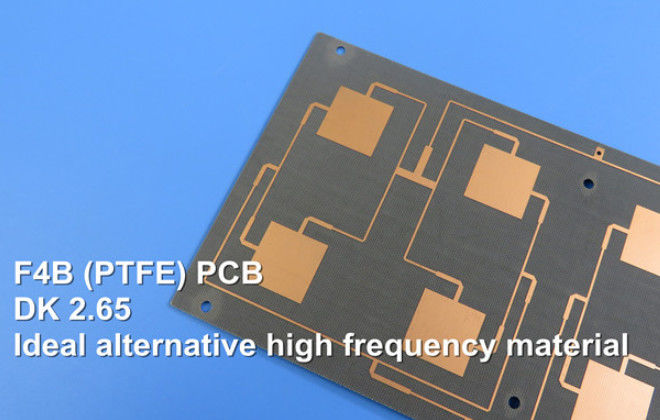

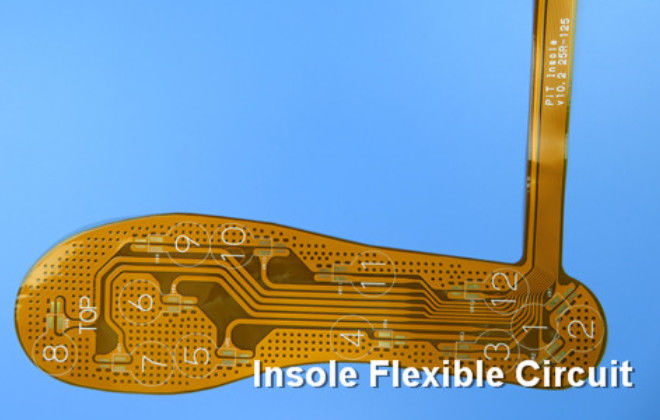

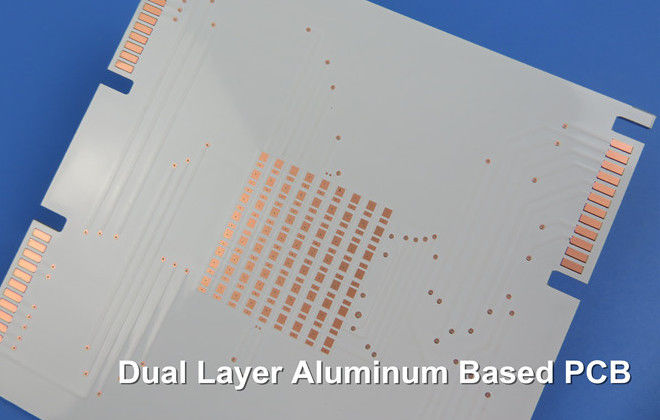

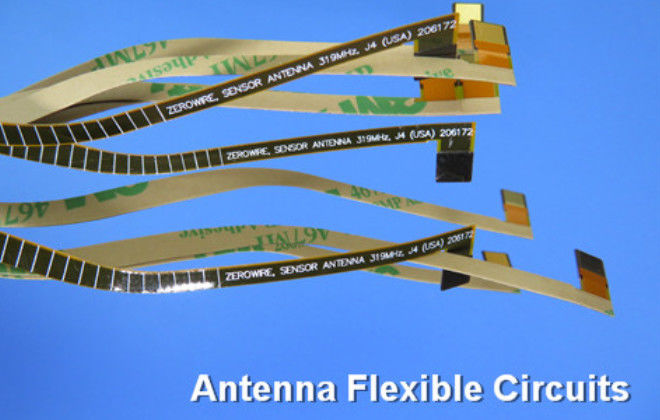

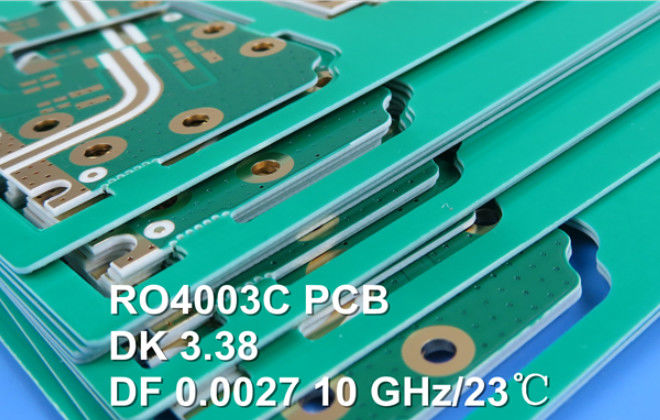

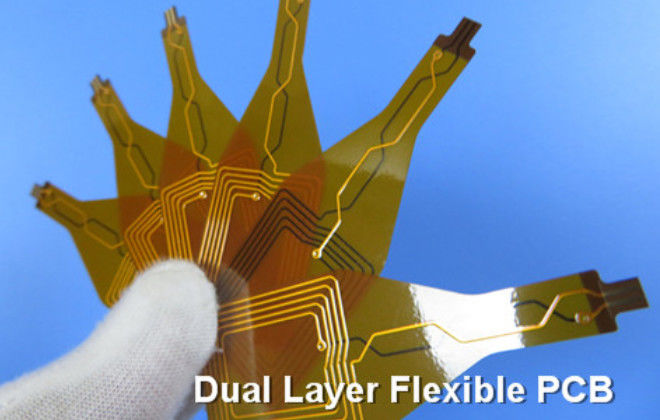

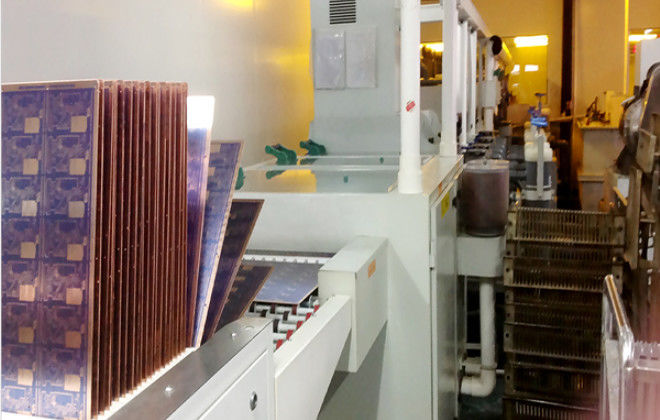

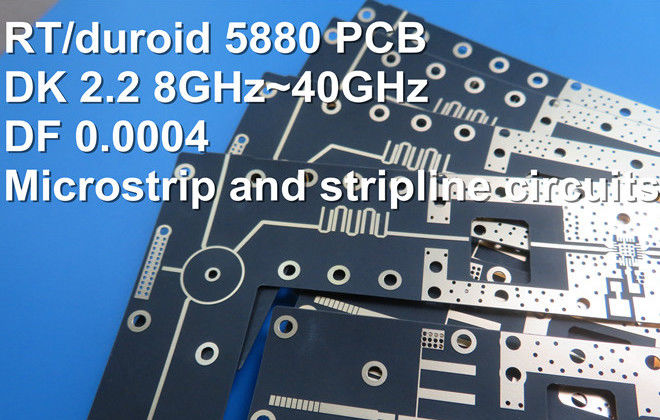

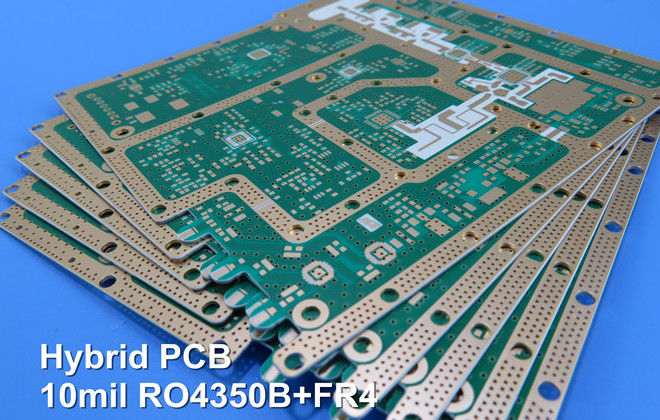

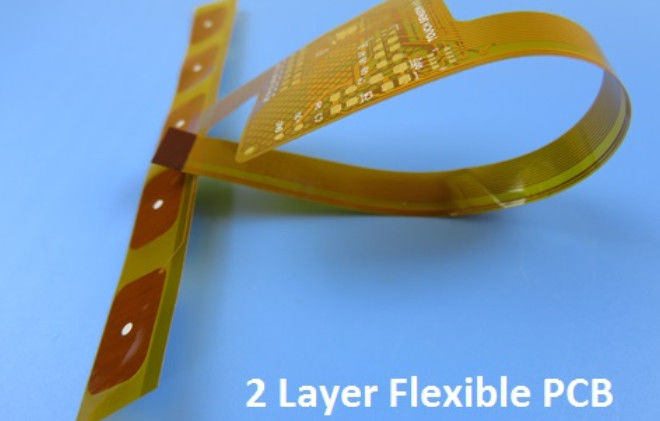

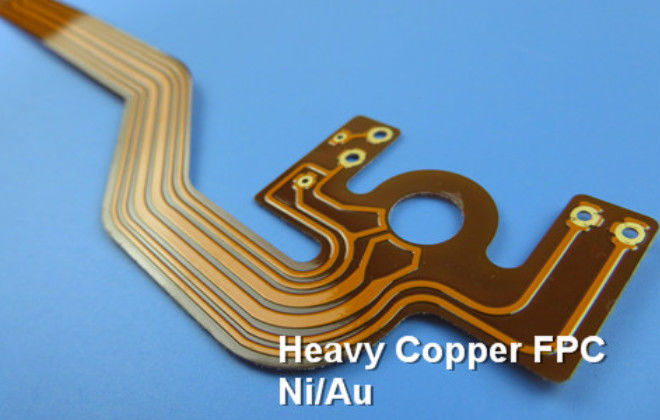

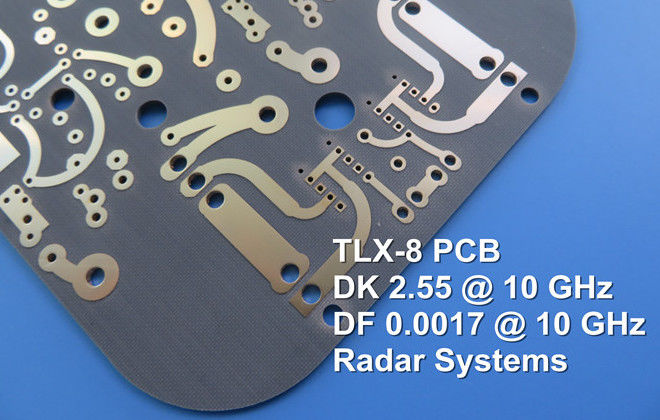

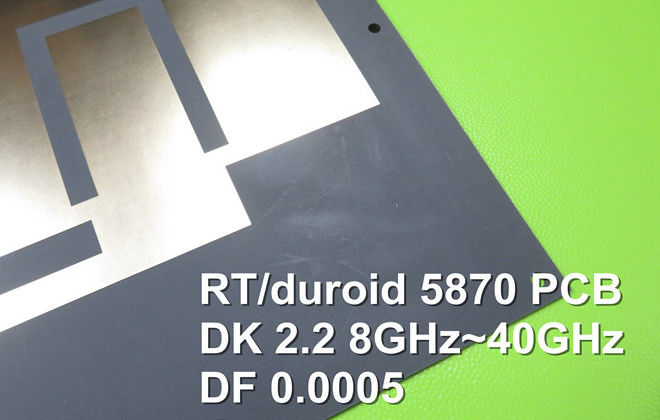

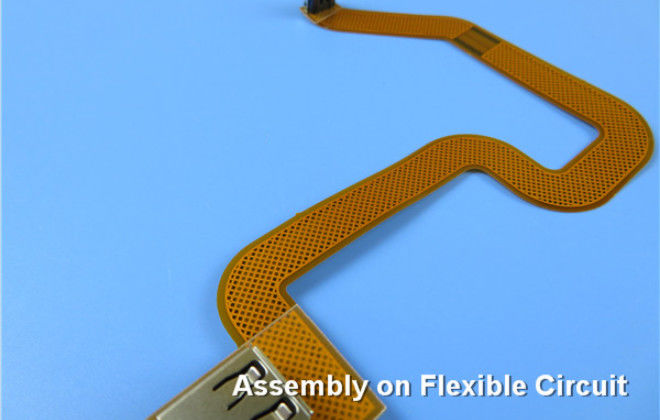

Τμηματικό αριθ. |
Διαδικασία |
Στοιχείο |
Ικανότητα κατασκευής |
Μεγάλος όγκος (σ)<100 m=""> |
Μέσος όγκος (σ)<10 m=""> |
Prototype(S)<1m> |
1 |
Εσωτερικό στρώμα (18um, 35um, 70um κ.λπ. είναι τελειωμένος χαλκός. Εάν όχι ο αναφερθείς χαλκός, τελειωμένο 1oz είναι η προκαθορισμένη αξία) |
Min.isolation των στρωμάτων |
0.1mm |
0.1mm |
0.06mm |
2 |
Min.track και διάστημα |
5/5mil (18um) |
4/4mil (18um) |
3/3.5mil (18um) |
3 |
5/5mil (35um) |
4/4mil (35um) |
3/4mil (35um) |
4 |
7/9mil (70um) |
6/8mil (70um) |
6/7mil (70um) |
5 |
9/11mil (105um) |
8/10mil (105um) |
8/9mil (105um) |
6 |
13/13mil (140um) |
12/12mil (140um) |
12/11mil (140um) |
7 |
Min.distance από το τρυπάνι στον αγωγό |
4 στρώμα 10mil, 6 στρώμα 10mil, 8-12 στρώμα 12mil |
4 στρώμα 8mil, 6 στρώμα 8mil, 8-12 στρώμα 10mil, 14-20 στρώμα 14mil, 22-32 στρώμα 18mil |
4 στρώμα 6mil, 6 στρώμα 6mil, 8-14 στρώμα 8mil, 16-22 στρώμα 12mil, 24-32 στρώμα 14mil |
8 |
Min.width του δακτυλιοειδούς δαχτυλιδιού στο εσωτερικό στρώμα |
4 στρώμα 10mil (35um), ≥6 στρώμα 14mil (35um) |
4 στρώμα 8mil (35um), ≥6 στρώμα 12mil (35um) |
4 στρώμα 6mil (35um), ≥6 στρώμα 10mil (35um) |
9 |
Εσωτερικό πλάτος δαχτυλιδιών απομόνωσης στρώματος (λ.) |
10mil (35um) |
8mil (35um) |
6mil (35um) |
10 |
Min.via διάμετρος μαξιλαριών |
20mil (35um) |
16mil (35um) |
16mil (35um) |
11 |
Ελάχιστη απόσταση από την άκρη πινάκων στον αγωγό (κανένας χαλκός) (εσωτερικό στρώμα) |
14 mil (35um) |
12 mil (35um)) |
8 mil (35um) |
12 |
Μέγιστο βάρος χαλκού (εσωτερικό στρώμα και εξωτερικό στρώμα) |
3 OZ (um 105) |
4 OZ (um 140) |
6 OZ (um 210) |
13 |
Πυρήνας με το διαφορετικό φύλλο αλουμινίου χαλκού και στις δύο πλευρές |
/ |
18/35,35/70 um |
18/35,35/70 um |
14 |

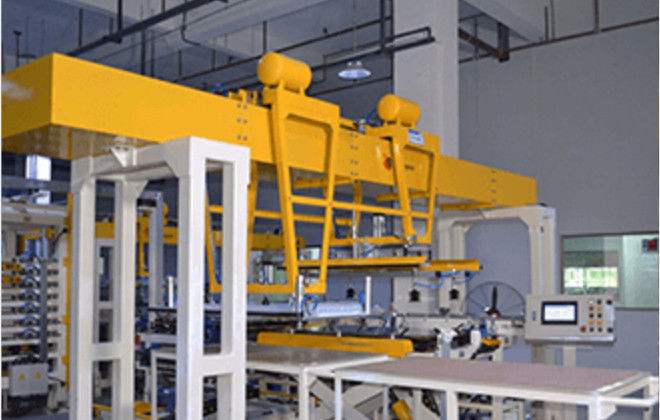

Τοποθέτηση σε στρώματα |
Ανοχή του φυλλόμορφου πάχους |
PCB ±10% παχύ |
PCB ±10% παχύ |
PCB ±8% παχύ |
15 |
Μέγιστο φυλλόμορφο πάχος |
4.0mm |
6.0mm |
7.0mm |
16 |
Φυλλόμορφη ακρίβεια ευθυγράμμισης |
≤±5 mil |
≤±4 mil |
≤±4 mil |
17 |
Τρυπάνι (18um, 35um, 70um κ.λπ. είναι τελειωμένος χαλκός. Εάν όχι ο αναφερθείς χαλκός, τελειωμένο 1oz είναι η προκαθορισμένη αξία) |
Min.drill διάμετρος κομματιών |
0,2 χιλ. |
0,2 χιλ. |
0,2 χιλ. |
18 |
Min.slot διάμετρος δρομολογητών |
0,60 χιλ. |
0,60 χιλ. |
0,60 χιλ. |
19 |
Min.tolerance των αυλακώσεων PTH |
±0.15mm |
±0.15mm |
±0.1mm |
20 |
Max.aspect αναλογία |
1:08 |
1:12 |
1:12 |
21 |
Ανοχή τρυπών |
±3mil |
±3mil |
±3mil |
22 |
Διάστημα μέσω μέσω |
6mil (ίδιος καθαρός), 12mil (διαφορετικός καθαρός) |
6mil (ίδιος καθαρός), 14mil (διαφορετικός καθαρός) |
4mil (ίδιος καθαρός), 12mil (διαφορετικός καθαρός) |
23 |
Διάστημα της συστατικής τρύπας στη συστατική τρύπα |
12mil (ίδιος καθαρός), 16mil (διαφορετικός καθαρός) |
12mil (ίδιος καθαρός), 16mil (διαφορετικός καθαρός) |
10mil (ίδιος καθαρός), 14mil (διαφορετικός καθαρός) |
24 |

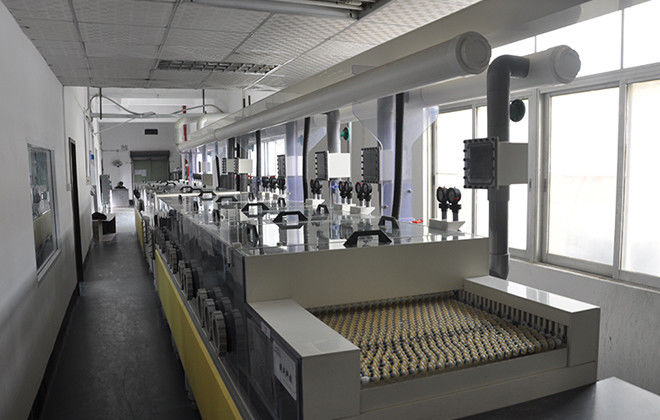

Χαρακτική |
Min.width του λογότυπου χαρακτικής |
10mil (18um), 12 mil (35um), 12 mil (70um) |
8mil (18um), 10mil (35um), 12 mil (70um) |
6mil (18um), 8 mil (35um), 12mil (70um) |
25 |
Χαράξτε τον παράγοντα |
1.6-2.2 |
1.6-2.2 |
1.6-2.2 |
26 |
Εξωτερικό στρώμα (18um, 35um, 70um κ.λπ. είναι τελειωμένος χαλκός. Εάν όχι ο αναφερθείς χαλκός, τελειωμένο 1oz είναι η προκαθορισμένη αξία) |
Min.via διάμετρος μαξιλαριών |
20mil |
16mil |
16mil |
27 |
Min.BGA διάμετρος μαξιλαριών |
12mil |
12mil |
10mil |
28 |
Min.track και διάστημα |
5/5mil (18um) |
4/4mil (18um) |
3/3.5mil (18um) |
5/5mil (35um) |
4/4mil (35um) |
3/4mil (35um) |
7/9mil (70um) |
6/8mil (70um) |
6/7mil (70um) |
9/11mil (105um) |
8/10mil (105um) |
8/9mil (105um) |
13/13mil (140um) |
12/12mil (140um) |
12/11mil (140um) |
29 |
Ελάχιστο πλέγμα |
10/10mil (35um) |
8/8mil (35um) |
4/8mil (35um) |
30 |
Min.space (αγωγός που γεμίζουν, μαξιλάρι που γεμίζει) |
6mil (18um) |
5mil (18um) |
4mil (18um) |
6mil (35um) |
5mil (35um) |
4mil (35um) |
9mil (70um) |
8mil (70um) |
7mil (70um) |
11mil (105um) |
10mil (105um) |
9mil (105um) |
13mil (140um) |
12mil (140um) |
11mil (140um) |
31 |
Μάσκα ύλης συγκολλήσεως (18um, 35um, 70um κ.λπ. είναι τελειωμένος χαλκός. Εάν όχι ο αναφερθείς χαλκός, τελειωμένο 1oz είναι η προκαθορισμένη αξία) |
Μέγιστη διάμετρος μέσω-βουλωμάτων |
0.5mm |
0.5mm |
0.5mm |
32 |
Min.width της γέφυρας μασκών ύλης συγκολλήσεως |
Πράσινος: 5mil (35um) |
Πράσινος: 4mil (35um) |
Πράσινος: 4mil (35um) |
33 |
Κίτρινος: 5mil (35um) |
Κίτρινος: 4mil (35um) |
Κίτρινος: 4mil (35um) |
34 |
Μπλε: 5mil (35um) |
Μπλε: 4mil (35um) |
Μπλε: 4mil (35um) |
35 |
Ο Μαύρος: 6mil (35um) |
Ο Μαύρος: 6mil (35um) |
Ο Μαύρος: 6mil (35um) |
36 |
Λευκό: 6mil (35um) |
Λευκό: 6mil (35um) |
Λευκό: 6mil (35um) |
37 |
Όλος ματ: 6mil |
Όλος ματ: 6mil |
Όλος ματ: 6mil |
38 |
Πράσινος: 5mil (70um) |
Πράσινος: 4mil (70um) |
Πράσινος: 4mil (70um) |
39 |
Κίτρινος: 5mil (70um) |
Κίτρινος: 4mil (70um) |
Κίτρινος: 4mil (70um) |
40 |
Μπλε: 5mil (70um) |
Μπλε: 4mil (70um) |
Μπλε: 4mil (70um) |
41 |
Ο Μαύρος: 6mil (70um) |
Ο Μαύρος: 6mil (70um) |
Ο Μαύρος: 6mil (70um) |
42 |
Λευκό: 6mil (70um) |
Λευκό: 6mil (70um) |
Λευκό: 6mil (70um) |
43 |
Ανοικτή μάσκα ύλης συγκολλήσεως |
4mil (35um) |
4mil (35um) |
3mil (35um) |
44 |
Κάλυψη μασκών ύλης συγκολλήσεως |
4mil (35um) |
4mil (35um) |
3mil (35um) |
45 |
Min.width του κειμένου μασκών ύλης συγκολλήσεως |
9mil (35um) |
9mil (35um) |
8mil (35um) |
46 |
Min.thickness της μάσκας ύλης συγκολλήσεως |
9um (35um) |
9um (35um) |
9um (35um) |
47 |
Max.thickness της μάσκας ύλης συγκολλήσεως |
30um (35um) |
30um (35um) |
30um (35um) |
48 |
Silkscreen |
Min.width το κείμενο |
6mil |
6mil |
5mil |
49 |
Min.height το κείμενο |
35mil |
35mil |
30mil |
50 |
Min.space από στα μαξιλάρια |
6mil |
6mil |
5mil |
51 |
Το χρώμα |
Άσπρος, μαύρος, κίτρινος |
52 |
Μελάνι άνθρακα |
Το μελάνι άνθρακα καλύπτει τον αγωγό ή τα μαξιλάρια |
14mil |
13mil |
12mil |
53 |
Μέση απόσταση από το μελάνι άνθρακα στα μαξιλάρια |
12mil |
11mil |
10mil |
54 |
Μάσκα Peelable |
Η μάσκα Peelable καλύπτει τον αγωγό ή τα μαξιλάρια |
8mil |
7mil |
6mil |
55 |
Min.distance από τη peelable μάσκα στα μαξιλάρια |
14mil |
13mil |
12mil |
56 |
Max.via-βούλωμα της μεθόδου μετάξι-οθόνης |
2.0mm |
2.0mm |
2.0mm |
57 |
Μέγιστο μέσω-βούλωμα της μεθόδου φύλλων αλουμινίου αργιλίου |
4.5mm |
4.5mm |
4.5mm |
58 |

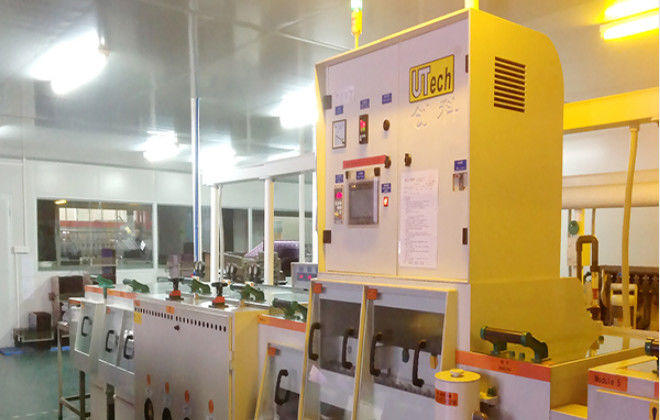

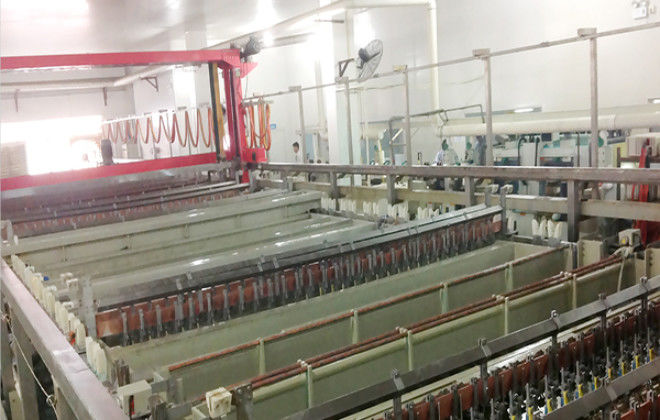

Η επιφάνεια τελειώνει |
Πάχος του νικελίου ENIG |
3-5um |
3-5um |
2-6.35um |
59 |
Πάχος του χρυσού ENIG |
0.05-0.1um |
60 |
Πάχος του νικελίου του χρυσού δάχτυλου |
3-5um |
61 |
Πάχος του χρυσού του χρυσού δάχτυλου |
0.1-1.27um |
62 |
Πάχος του κασσίτερου HASL |
2.54-6.35um |
63 |
Πάχος OSP |
0.2-0.5um |
64 |
Πάχος του κασσίτερου του κασσίτερου βύθισης |
0.2-0.75um |
65 |
Πάχος του ασημιού του ασημιού βύθισης |
0.15-0.75um |
66 |
Διαδικασία περιγράμματος |
Μέθοδος διαδικασίας περιγράμματος |
CNC άλεση, β-ΠΕΡΙΚΟΠΉ, βρύση ξεμπλοκαρίσματος, τρύπες ξεμπλοκαρίσματος, Punching |
67 |
Ελάχιστος δρομολογητής |
0.8mm |
68 |
Min.tolerance του περιγράμματος |
±0.15mm |
±0.13mm |
±0.1mm |
69 |
Min.distance του περιγράμματος άλεσης (καμία έκθεση χαλκού) |
12mil |
10mil |
8mil |
70 |
Γωνία της β-ΠΕΡΙΚΟΠΗΣ |
20、 30、 45、 60 βαθμός ±5 |
71 |
Βαθμός συμμετρίας της β-ΠΕΡΙΚΟΠΗΣ |
±6mil |
±5mil |
±4mil |
72 |
Ανοχή του υπόλοιπου πάχους της β-ΠΕΡΙΚΟΠΗΣ |
±6mil |
±5mil |
±4mil |
73 |
Ανοχή Chamfer της γωνίας του χρυσού δάχτυλου |
±5 βαθμός |
±5 βαθμός |
±5 βαθμός |
74 |
Ανοχή του υπόλοιπου πάχους της άκρης λοξοτμήσεων του χρυσού δάχτυλου |
±5mil |
±5mil |
±5mil |
75 |
Ελάχιστη ακτίνα της εσωτερικής γωνίας |
0.4mm |
76 |
Ελάχιστη απόσταση από την άκρη που κόβει (καμία έκθεση χαλκού) |
18mil (1.6mm παχύς, κόπτης β-αυλακιού 20 βαθμού) |
14mil (1.6mm παχύς, κόπτης β-αυλακιού 20 βαθμού) |
12mil (1.6mm παχύς, κόπτης β-αυλακιού 20 βαθμού) |
77 |
20mil (1.6mm παχύς, κόπτης β-αυλακιού 30 βαθμού) |
18mil (1.6mm παχύς, κόπτης β-αυλακιού 30 βαθμού) |
16mil (1.6mm παχύς, κόπτης β-αυλακιού 30 βαθμού) |
78 |
24mil (1.6mm παχύς, κόπτης β-αυλακιού 45 βαθμού) |
22mil (1.6mm παχύς, κόπτης β-αυλακιού 45 βαθμού) |
20mil (1.6mm παχύς, κόπτης β-αυλακιού 45 βαθμού) |
79 |
30mil (1.6mm παχύς, κόπτης β-αυλακιού 60 βαθμού) |
28mil (1.6mm παχύς, κόπτης β-αυλακιού 60 βαθμού) |
26mil (1.6mm παχύς, κόπτης β-αυλακιού 60 βαθμού) |
80 |

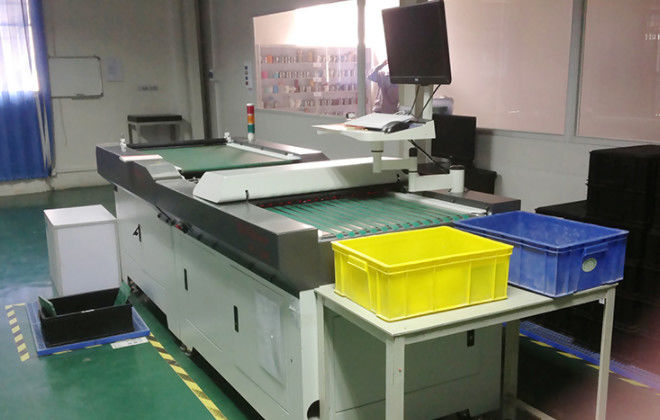

Ειδική ανοχή |
Πάχος πινάκων της δοκιμής ελέγχων πετάγματος |
0.64.0mm |
81 |
Μέγεθος επιτροπής της δοκιμής ελέγχων πετάγματος |
Το μέγεθος ≤900X600mm, μικρόμέγεθοςμπορείνα αντισταθμιστείμέσωτηςδιαδικασίαςκατασκευής |
82 |
Μέγεθος επιτροπής της μεθόδου δοκιμής προσαρτημάτων |
Το μέγεθος ≤460X380mm, μικρό μέγεθος μπορεί να αντισταθμιστεί μέσω της διαδικασίας κατασκευής |
83 |
Πάχος πινάκων της μεθόδου δοκιμής προσαρτημάτων |
0.46.0mm |
84 |
Ανοχή της Τύπος-κατάλληλης τρύπας |
±2mil |
85 |
Ανοχή NPTH |
±2mil |
86 |
Ανοχή του πάχους PCB |
1.0mm≥PCB πάχος, ανοχή ±0.1mm 1.0mm≤PCB πάχος, ανοχή ±10% |
87 |
Ανοχή του βάθους της φρεζαρισμένης τρύπας |
±0.2mm |
88 |
Ανοχή βάθους της τυφλής αυλάκωσης |
±0.2mm |
89 |
Μέγιστο μέγεθος αποστολών |
Μέγεθος ≤1200X600mm (διπλή πλευρά, καμία δοκιμή που απαιτείται) |
90 |
Μέγεθος ≤1000X600mm (πολυστρωματικό, καμία δοκιμή που απαιτείται) |
91 |
Ελάχιστο μέγεθος αποστολών |
10X10mm |
92 |
Πάχος PCB HASL |
0.83.0mm (η τρύπα λιγότερο από 0.5mm πρέπει να είναι μέσω-βούλωμα ή μάσκα-σκηνή χρήσης) |
93 |
Μέγεθος PCB HASL |
Size≤600X460mm |
94 |
Πάχος PCB |
0.157.0mm |
95 |
Βάθος του αυλακιού Β |
0.83.2mm |
96 |
Απόσταση του non-continuous β-αυλακιού |
≥7mm |
97 |
Μέγιστη διάμετρος τρυπανιών |
Μέγεθος ≤6.5mm(Counterboreήοδρομολογητήςθα χρησιμοποιηθείγιατιςτρύπεςπερισσότερο από6.5mm, Min.tolerance±0.1mm) |
98 |
Μέγιστη countersink διάμετρος |
Countersink μεγέθους ≤6.5mm μπορεί να είναι χρησιμοποιημένος counterbore τρυπάνι ή δρομολογητής) |
99 |
Απόσταση της λοξότμησης |
Size≥11mm |
Size≥5mm |
Size≥5mm |
100 |
Πάχος της peelable μάσκας |
0.21.5mm ±0.15mm |
