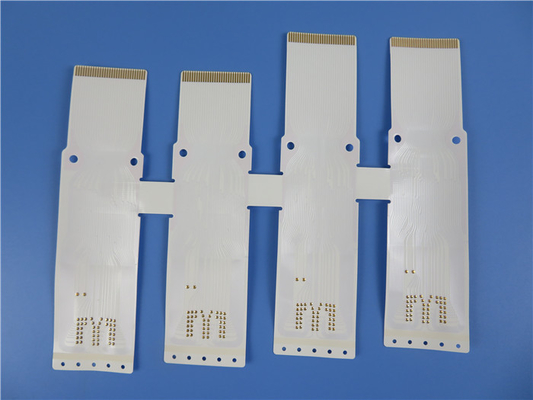

Εύκαμπτο τυπωμένο κύκλωμα FPC στη PET με την άσπρη μάσκα ύλης συγκολλήσεως

Flexible Printed Circuit FPC on PET with White Solder Mask
Flexible Printed Circuit FPC on PET with White Solder Mask Flexible Printed Circuit FPC on PET with White Solder Mask Flexible Printed Circuit FPC on PET with White Solder Mask Flexible Printed Circuit FPC on PET with White Solder Mask Flexible Printed Circuit FPC on PET with White Solder Mask Flexible Printed Circuit FPC on PET with White Solder Mask Flexible Printed Circuit FPC on PET with White Solder Mask

Μεγάλες Εικόνας :  Εύκαμπτο τυπωμένο κύκλωμα FPC στη PET με την άσπρη μάσκα ύλης συγκολλήσεως

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Αριθμό μοντέλου: BIC-257.V1.0
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99
Συσκευασία λεπτομέρειες: Κενό bags+Cartons
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 5000pcs το μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό βάσεων: PET Αρίθμηση στρώματος: 2 στρώματα
Πάχος PCB: 0.15mm Μέγεθος PCB: 172 Χ 145mm=1PCS
Coverlay: Άσπρος Silkscreen: Αριθ.
Βάρος χαλκού: 35um Η επιφάνεια τελειώνει: Χρυσός βύθισης

Εύκαμπτο τυπωμένο κύκλωμα FPC στη PET με την άσπρη μάσκα ύλης συγκολλήσεως

(Τα εύκαμπτα τυπωμένα κυκλώματα είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Γενικές πληροφορίες

Αυτό είναι ένας τύπος διπλού εύκαμπτου κυκλώματος στρώματος που στηρίζεται στο υπόστρωμα της PET, βάρος χαλκού 1oz σε κάθε στρώμα. Το FPC ντύνει με την άσπρους μάσκα ύλης συγκολλήσεως και το χρυσό βύθισης στα μαξιλάρια. Τα μαξιλάρια διογκώνονται για τις εφαρμογές εκτυπωτών.

Προδιαγραφές FPC

ΜΈΓΕΘΟΣ PCB 172 Χ 145mm=1PCS
Υλικό βάσεων: PET
Αριθμός στρωμάτων Πλαισιωμένο διπλάσιο PCB
SMT απροσδιόριστος
Μέσω των τμημάτων τρυπών αριθ.
STACKUP ΣΤΡΩΜΑΤΟΣ Χαλκός - 35um (1oz)
Κόλλα
PET
Κόλλα
Χαλκός - 35um (1oz)
Ελάχιστα ίχνος και διάστημα: 4mil/8mil
Ελάχιστες/μέγιστες τρύπες: 1.2mm/3.5mm
Τελικό φύλλο αλουμινίου εξωτερικό: 1oz
Τελικό φύλλο αλουμινίου εσωτερικό: 0oz
Τελικό ύψος του PCB: 0.25mm ±0.05
Η επιφάνεια τελειώνει Χρυσός βύθισης
Η μάσκα ύλης συγκολλήσεως ισχύει: ΚΟΡΥΦΗ, κατώτατο σημείο
Χρώμα μασκών ύλης συγκολλήσεως: Άσπρο Coverlay
CONTOUR/CUTTING Punching
Τονωτικό: PET στο πίσω μέρος της χρυσής περιοχής δάχτυλων
Πλευρά του συστατικού μύθου Αριθ.
Χρώμα του συστατικού μύθου Αριθ.
ΜΕΣΩ Καλυμμένος μέσω της τρύπας (PTH)
FLAMIBILITY ΕΚΤΙΜΗΣΗ Έγκριση λεπτό UL 94-V0.
ΔΟΚΙΜΗ 100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ Παγκοσμίως, συνολικά.

Εύκαμπτο τυπωμένο κύκλωμα FPC στη PET με την άσπρη μάσκα ύλης συγκολλήσεως 0

Χαρακτηριστικά γνωρίσματα και οφέλη

Άριστη ευελιξία

Μειωμένος όγκος PCB

Μειωμένο βάρος

Αυξανόμενη αξιοπιστία

Συνέπεια της συνέλευσης

Περισσότερο από έτη 18+ εμπειρίας PCB

Ποσοστό καταγγελίας πελατών: <1>

Ικανότητα πρωτοτύπων

Ικανότητα παραγωγής όγκου

Χαρακτηριστικές εφαρμογές

Χωρητικές οθόνη αφής/επιτροπή, βιομηχανικός μαλακός πίνακας ελεγκτών θερμοκρασίας ελέγχου, μαλακός πίνακας αναγνωστών καταναλωτικών καρτών

Μάσκα Covercoat/ύλης συγκολλήσεως

Η μάσκα ύλης συγκολλήσεως στο εύκαμπτο PCB είναι διαφορετική από τον άκαμπτο πίνακα, είναι συνήθως μια ταινία polyimide που ντύνεται σε μια πλευρά με μια ημι-θεραπευμένη και μη-κολλώδη κόλλα, την καλούμε covercoat στο εύκαμπτο κύκλωμα. Είναι τοποθετημένο σε στρώματα στο εύκαμπτο κύκλωμα κάτω από τη θερμότητα και την πίεση, έτσι ώστε το σχέδιο χαλκού είναι πλήρως τοποθετημένο εκτός από τα μαξιλάρια ύλης συγκολλήσεως που εκτίθενται μέσω των τρυπών πρόσβασης στο covercoat.

Το φύλλο παραγωγής covercoat πρέπει να είναι κομμένο ελαφρώς μικρότερο από το εύκαμπτο φύλλο παραγωγής κυκλωμάτων για να αποφύγει την πρόωρη σφράγιση ακρών, η οποία θα μπορούσε να παγιδεψει τις αεροφυσαλίδες στη συσκευασία.

Στο φύλλο παραγωγής για το covercoat παρέχεται η σχεδίαση των τρυπών στο στενό κατάλογο με τις τρύπες σχεδίασης στο φύλλο παραγωγής για το εύκαμπτο κύκλωμα. Οι τρύπες πρόσβασης τρυπιούνται με τρυπάνι συνήθως, αλλά στην περίπτωση της υψηλής παραγωγής, punching είναι οικονομικώς πιό αποδοτικό.

Κατ 'αρχήν, η διάτρυση του το covercoat ολοκληρώνεται με τον ίδιο τρόπο όπως κατά διάτρυση των άκαμπτων πινάκων, δηλ., διάφορα φύλλα covercoat συσσωρεύεται, είτε 5 επάνω είτε 10 επάνω. Οι παράμετροι διάτρυσης, εντούτοις, είναι κάπως διαφορετικές, λόγω του υλικού polyimide και της απουσίας φύλλου αλουμινίου χαλκού, τα οποία ειδάλλως θα μπορούσαν να έχουν αφαιρέσει μερικές από τη θερμότητα από τις τρύπες που τρυπιούνται με τρυπάνι.

Όταν τα μεγάλα φύλλα παραγωγής covercoat διάτρυσης/punching, αυτό είναι απαραίτητα για να αντισταθμίσουν τις διαστατικές αλλαγές του εύκαμπτου φύλλου παραγωγής κυκλωμάτων, το οποίο μπορεί να ανέλθει σε τουλάχιστον 0,2%.

Ικανότητες 2022 FPC

Αριθ. Προδιαγραφές Ικανότητες
1 Τύπος πινάκων Ενιαίο στρώμα, στρώμα Doulbe, πολυστρωματικός, άκαμπτος-ευκίνητο
2 Υλικό βάσεων PI, PET
3 Βάρος χαλκού 0.5oz, 1oz, 2oz
4 Μέγιστο μέγεθος οδηγήσεων 250 X 5000mm
5 Γενικό μέγιστο μέγεθος 250 X 2000mm
6 Πάχος πινάκων 0.03mm3.0mm
7 Ανοχή πάχους ±0.03mm
8 Τρύπα τρυπανιών Mininum 0.05mm
9 Μέγιστη τρύπα τρυπανιών 6.5mm
10 Ανοχή της τρύπας τρυπανιών ±0.025mm
11 Πάχος του τοίχου τρυπών ≧ 8 um
12 Ελάχιστη διαδρομή/Gap του ενιαίου πίνακα στρώματος 0.025/0.03mm
13 Ελάχιστη διαδρομή/Gap του διπλού στρώματος και του πολυστρωματικού πίνακα 0.03/0.040mm
14 Ανοχή χαρακτικής ±0.02mm
15 Ελάχιστο πλάτος του μύθου μεταξιού ≧ 0.125mm
16 Ελάχιστο Heigh του μύθου μεταξιού ≧0.75mm
17 Απόσταση από το μύθο στο μαξιλάρι ≧0.15mm
18 Απόσταση από το άνοιγμα της μάσκας ύλης συγκολλήσεως του τρυπανιού Coverlay στη διαδρομή ≧0.03mm
19 Απόσταση από το άνοιγμα της μάσκας ύλης συγκολλήσεως Punching Coverlay στη διαδρομή ≧0.03mm
20 Πάχος του νικελίου βύθισης 100-300u»
21 Πάχος του χρυσού βύθισης 1-3u»
22 Thicnkess του κασσίτερου βύθισης 150-400u»
23 Ελάχιστο ηλεκτρικό μαξιλάρι δοκιμής 0.2mm
24 Ελάχιστη ανοχή της περίληψης (κανονική διάτρηση φορμών χάλυβα) ±0.1mm
25 Ελάχιστη ανοχή της περίληψης (διάτρηση φορμών χάλυβα ακρίβειας) ±0.05mm
26 Ακτίνα Mininum της γωνίας λοξοτμήσεων (περίληψη) 0.2mm
27 Υλικό Stiffner Pi, FR-4, κόλλα της 3M, PET, φύλλο χάλυβα
28 RoHs Ναι
29 Χρώμα μασκών ύλης συγκολλήσεως Κίτρινος, άσπρος, μαύρος, πράσινος

Περισσότερες επιδείξεις του λευκού ευκίνητες

Εύκαμπτο τυπωμένο κύκλωμα FPC στη PET με την άσπρη μάσκα ύλης συγκολλήσεως 1

Εύκαμπτο τυπωμένο κύκλωμα FPC στη PET με την άσπρη μάσκα ύλης συγκολλήσεως 2

Εύκαμπτο τυπωμένο κύκλωμα FPC στη PET με την άσπρη μάσκα ύλης συγκολλήσεως 3
