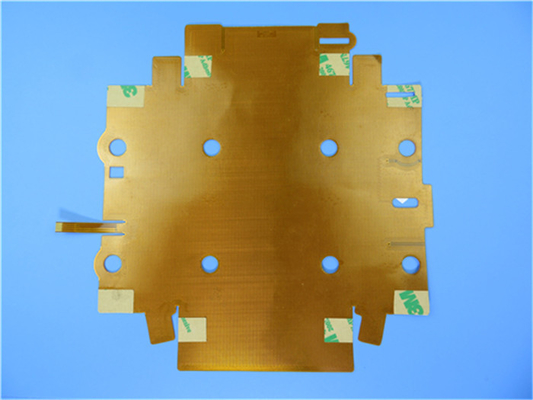

Μεγάλη εύκαμπτη λεπτή γραμμή FPC κυκλωμάτων με το σχέδιο σπειρών

Μεγάλη εύκαμπτη λεπτή γραμμή FPC κυκλωμάτων με το σχέδιο σπειρών

(FPC είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Γενική περιγραφή

Αυτός ο τύπος του εύκαμπτου PCB είναι στηρίζομαι στο polyimide με τις σπείρες λεπτών γραμμών για την εφαρμογή των ακολουθώντας συστημάτων ΠΣΤ. Είναι πίνακας 2 στρώματος κατά 0.15mm παχιά. Το φύλλο πλαστικού βάσεων είναι από Shengyi. Έχει κατασκευάσει ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Το τονωτικό Polyimide εφαρμόζεται στο μέρος παρεμβολής.

Φύλλο παραμέτρου και στοιχείων

Χαρακτηριστικά γνωρίσματα και οφέλη

Άριστη ευελιξία

Μείωση του όγκου

Μείωση βάρους

Συνέπεια της συνέλευσης

Αυξανόμενη αξιοπιστία

Το τέλος να είναι ολόκληρο που συγκολλάται μπορεί

Χαμηλότερο κόστος

Συνοχή της επεξεργασίας

Γρήγορη και έγκαιρη παράδοση

Κάνετε την παράδοση εγκαίρως. Κρατάμε υψηλότερος από το ποσοστό -χρόνος-παράδοσης 98%.

Εφαρμογές

Αριθμητικό πληκτρολόγιο FPC, βιομηχανικός πίνακας υπολογιστών ελέγχου μαλακός, καταναλωτικός κ.λπ. (ηλεκτρονική συλλογή φόρου) μαλακός πίνακας,

Βασικοί τύποι εύκαμπτων κυκλωμάτων

Υπάρχουν πέντε βασικοί τύποι εύκαμπτων κυκλωμάτων όπως περιγράφεται παρακάτω:

1. Ενιαίος-πλαισιωμένα εύκαμπτα κυκλώματα

Αυτό είναι ο απλούστερος τύπος, και αποτελείται από ένα λεπτό και εύκαμπτο υλικό βάσεων στο οποίο ένα φύλλο αλουμινίου χαλκού είναι τοποθετημένο σε στρώματα με τη βοήθεια μιας κόλλας. Στο τελειωμένο κύκλωμα παρέχεται συχνά ένα covercoat που συνδέεται με την πλευρά χαλκού με τη βοήθεια μιας κόλλας.

2. Double-Sided εύκαμπτα κυκλώματα

Όπως το όνομα προτείνει, το κύκλωμα αποτελείται από ένα λεπτό και εύκαμπτο υλικό βάσεων με το φύλλο αλουμινίου χαλκού που τοποθετείται σε στρώματα σε κάθε πλευρά. Στις εξωτερικές πλευρές των τελειωμένων κυκλωμάτων παρέχονται συχνά τα covercoats που συνδέονται με τις εξωτερικές πλευρές (χαλκός).

3. Πολυστρωματικά εύκαμπτα κυκλώματα

Ένα πολυστρωματικό εύκαμπτο κύκλωμα αποτελείται από διάφορα λεπτά και εύκαμπτα φύλλα πλαστικού βάσεων και φύλλα αλουμινίου χαλκού που τοποθετούνται σε στρώματα μαζί με τη βοήθεια της κόλλας, με πάρα πολύ τον ίδιο τρόπο με τους άκαμπτους πολυστρωματικούς πίνακες. Επίσης είναι κοινή πρακτική να συνδέσει covercoats με τις εξωτερικές πλευρές (χαλκός).

4. Ευκίνητος-άκαμπτα κυκλώματα

Ένα ευκίνητος-άκαμπτο κύκλωμα είναι ένας συνδυασμός άκαμπτων πινάκων και τα εύκαμπτα κυκλώματα, η τελευταία δημιουργία εύκαμπτη διασυνδέουν μεταξύ των άκαμπτων πινάκων στους οποίους είναι τοποθετημένα σε στρώματα με τη βοήθεια των πτυχών δεσμών.

5. Εύκαμπτα κυκλώματα με τις άκαμπτες περιοχές

Σε ορισμένες περιπτώσεις, το εύκαμπτο κύκλωμα πρέπει να υποστηρίξει διάφορα σχετικά βαριά συστατικά ή ακόμα και ένα μέρος συνδετήρων. Επομένως είναι απαραίτητο να ενισχυθεί μια τέτοια περιοχή. Αυτό ολοκληρώνεται με τη σύνδεση ενός τονωτικού σε εκείνη την περιοχή. Το τονωτικό μπορεί να είναι ένα πρόσθετο στρώμα του όχι πάρα πολύ λεπτού polyimide, ή μπορεί να είναι ένα γυαλί/ένα εποξικό φύλλο πλαστικού.
