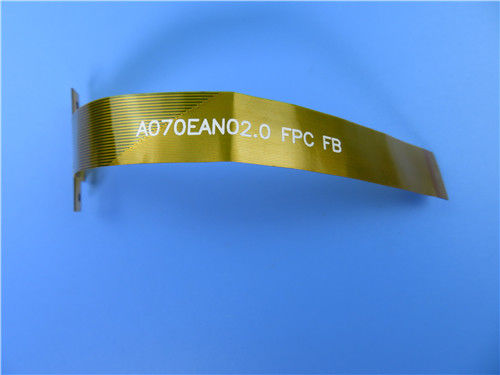

Polyimide 0.15mm διπλό πλαισιωμένο ευκίνητο $cu επιφάνειας 35um PCB

Το διπλάσιο πλαισίωσε εύκαμπτο PCBs που στηρίχτηκε σε Polyimide με 0.15mm παχιά και το χρυσό βύθισης για την επίδειξη Backlight

(Τα εύκαμπτα τυπωμένα κυκλώματα είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Γενική περιγραφή

Αυτό είναι ένας τύπος εύκαμπτου τυπωμένου κυκλώματος για την εφαρμογή της καταδίωξης ΠΣΤ για τα αυτοκίνητα. Είναι ένα 2 στρώμα FPC κατά 0.15mm παχιά. Το φύλλο πλαστικού βάσεων είναι από ITEQ, έχει κατασκευάσει ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber.

Φύλλο παραμέτρου και στοιχείων

Χαρακτηριστικά γνωρίσματα και οφέλη

Α. άριστη ευελιξία

Β. μείωση του όγκου

Γ. μείωση βάρους

Δ. συνέπεια της συνέλευσης

Ε. αυξανόμενη αξιοπιστία

Φ. ελεγξιμότητα του ηλεκτρικού σχεδίου παραμέτρου

Γ. Το τέλος να είναι ολόκληρο που συγκολλάται μπορεί

Χ. υλικό optionality

Ι. χαμηλότερο κόστος

J. συνοχή της επεξεργασίας

Κ. έγκαιρη υπηρεσία

Λ. παράδοση εγκαίρως: >98%

Εφαρμογές

Επίδειξη backlight, αυτοκινητικός ευκίνητος πίνακας αισθητήρων, βιομηχανικό interphone ελέγχου

Δομή FPC

Σύμφωνα με τον αριθμό στρωμάτων του αγώγιμου φύλλου αλουμινίου χαλκού, FPC μπορεί να διαιρεθεί σε ενιαίο κύκλωμα στρώματος, διπλό κύκλωμα στρώματος, πολυστρωματικό κύκλωμα, διπλός που πλαισιώνεται και ούτω καθεξής.

Single-layer δομή: το εύκαμπτο κύκλωμα αυτής της δομής είναι η απλούστερη δομή του εύκαμπτου PCB. Συνήθως το υλικό βάσεων (διηλεκτρικά υποστρώματα) + διαφανές λάστιχο (κόλλα) + φύλλο αλουμινίου χαλκού είναι ένα σύνολο αγορασμένων πρώτων υλών (ημικατεργασμένα προϊόντα), η προστατευτική ταινία και η διαφανής κόλλα είναι ένα άλλο είδος αγορασμένης πρώτης ύλης. Κατ' αρχάς, το φύλλο αλουμινίου χαλκού πρέπει να χαραχτεί για να λάβει το απαραίτητο κύκλωμα, και η προστατευτική ταινία πρέπει να τρυπηθεί με τρυπάνι για να αποκαλύψει το αντίστοιχο μαξιλάρι. Μετά από να καθαρίσουν, τα δύο συνδυάζονται με το κύλισμα. Κατόπιν το εκτεθειμένο μέρος του μαξιλαριού επιμετάλλωσε με ηλεκτρόλυση το χρυσό ή τον κασσίτερο που προστατεύει. Κατά αυτόν τον τρόπο, ο μεγάλος πίνακας επιτροπής θα είναι έτοιμος. Γενικά επίσης έχει σφραγίσει στην αντίστοιχη μορφή του μικρού πίνακα κυκλωμάτων. Δεν υπάρχει επίσης καμία προστατευτική ταινία άμεσα στο φύλλο αλουμινίου χαλκού, αλλά το τυπωμένο συγκολλώντας επίστρωμα αντίστασης, έτσι ώστε το κόστος θα είναι χαμηλότερο, αλλά η μηχανική δύναμη του πίνακα κυκλωμάτων θα γίνει χειρότερα. Εκτός αν η απαίτηση δύναμης δεν είναι υψηλή και η τιμή πρέπει να είναι όσο το δυνατόν χαμηλότερα, είναι καλύτερο να εφαρμοστεί η προστατευτική μέθοδος ταινιών.

Διπλή δομή στρώματος: όταν το κύκλωμα είναι πάρα πολύ σύνθετο για να συνδεθεί με καλώδιο, ή το φύλλο αλουμινίου χαλκού απαιτείται για να προστατεύσει το έδαφος, είναι απαραίτητο να επιλεχτεί ένα διπλό στρώμα ή ακόμα και ένας πολυστρωματικός. Η πιό χαρακτηριστική διαφορά μεταξύ ενός πολυστρωματικού και ενιαίου πιάτου είναι η προσθήκη μιας διατρυπημένης δομής για να συνδέσει τα στρώματα του φύλλου αλουμινίου χαλκού. Η πρώτη διαδικασία του διαφανούς υλικού λάστιχου + βάσεων + του φύλλου αλουμινίου χαλκού είναι να γίνουν οι τρύπες. Οι τρύπες τρυπανιών στο φύλλο αλουμινίου υλικού και χαλκού βάσεων πρώτα, καθαρίζουν και κάλυψαν έπειτα με ένα ορισμένο πάχος του χαλκού. Η επόμενη διαδικασία επεξεργασίας είναι σχεδόν η ίδια με το single-layer κύκλωμα.

Το διπλάσιο πλαισίωσε τη δομή: και οι δύο πλευρές του πλαισιωμένου διπλάσιο FPC τα μαξιλάρια, χρησιμοποιούν κυρίως για να συνδέσουν άλλους πίνακες κυκλωμάτων. Αν και του και monolayer η δομή είναι παρόμοια, αλλά η διαδικασία παραγωγής είναι πολύ διαφορετική. Η πρώτη ύλη της είναι φύλλο αλουμινίου χαλκού, προστατευτική ταινία και διαφανής κόλλα. Η προστατευτική ταινία πρέπει να τρυπηθεί με τρυπάνι σύμφωνα με τη θέση του μαξιλαριού πρώτα, κατόπιν το φύλλο αλουμινίου χαλκού πρέπει να επισυναφθεί, οι γραμμές μαξιλαριών και διαδρομής πρέπει να χαραχτούν και έπειτα η προστατευτική ταινία μιας άλλης τρυπημένης τρύπας πρέπει να επισυναφθεί.
