UL η κόλλα ύλης συγκολλήσεως περικοπών λέιζερ εκτυπώνει το διάτρητο πινάκων κυκλωμάτων 0.1mm

UL η κόλλα ύλης συγκολλήσεως περικοπών λέιζερ εκτυπώνει το διάτρητο πινάκων κυκλωμάτων 0.1mm

MOQ: 1pcs
τιμή: USD9.99-99.99
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000pcs το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-956.V1.0
Υλικό βάσεων:
Shim ανοξείδωτου
Μέγεθος διάτρητων:
370mm X 470mm, 420mm X 520mm, 550mm X 650mm
Πάχος φύλλων αλουμινίου:
0.05mm, 0.06mm, 0.08mm, 0.1mm, 0.12mm, 0.15mm, 0.18mm, 0.2mm
Εμφάνιση:
Χάραξη και ηλεκτρο στίλβωση
Επισημαίνω:

διάτρητα κολλών ύλης συγκολλήσεως περικοπών λέιζερ 0.1mm

,

UL διάτρητα κολλών ύλης συγκολλήσεως περικοπών λέιζερ

,

διάτρητο πινάκων κυκλωμάτων 0.1mm

Περιγραφή προϊόντος

Διάτρητο κολλών ύλης συγκολλήσεως συνελεύσεων PCB SMT | Περικοπή λέιζερ διάτρητων PCB
1.1 γενική περιγραφή

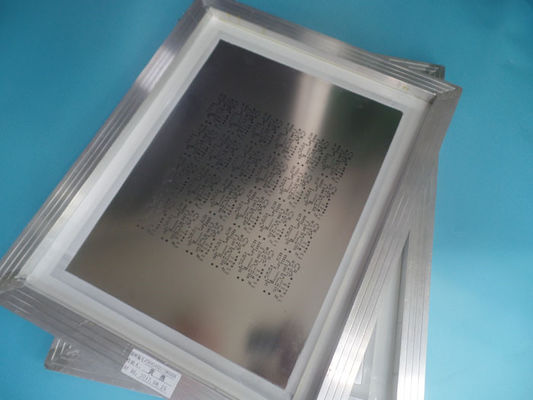

Αυτό είναι ένας τύπος διάτρητου κολλών SMT ύλης συγκολλήσεως (λέιζερ 100% που κόβεται) που στηρίζεται στο φύλλο αλουμινίου ανοξείδωτου 0.1mm με το πλαίσιο 420 αργιλίου τη διάσταση χιλ. Χ 520 χιλ. Χ 20mm. Έχει κατασκευάσει ανά ΕΠΙ 7525A χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber, εντόπιση περιοχής ελαστικών μάκτρων στο κέντρο. Τα σημάδια Fiducal είναι μέσω των τρυπών για να ταιριάξουν για τη μηχανή SMT. Έχει συσκευάσει με το χαρτοκιβώτιο KK (σκληρή κάρτα) και συνήθως 2 διάτρητα συσκευάζονται για την αποστολή.
1.2 χαρακτηριστικά γνωρίσματα και οφέλη
Το αρχείο στοιχείων χρησιμοποιείται άμεσα για να παραγάγει και να μειώσει το ποσοστό λάθους
Η ανοίγοντας ακρίβεια θέσης του προτύπου SMT είναι πολύ υψηλή: ολόκληρο το λάθος διαδικασίας είναι ≤ ±4 μ μ
Το άνοιγμα του προτύπου SMT έχει το γεωμετρικό αριθμό, ο οποίος είναι συμφέρων στην εκτύπωση και τη διαμόρφωση της κόλλας κασσίτερου
Το σχέδιο εφαρμοσμένης μηχανικής αποτρέπει τα προβλήματα από την εμφάνιση στην προπαραγωγή
Ομάδα με το πάθος, την πειθαρχία, την ευθύνη και την τιμιότητα
Από σπίτι σε σπίτι υπηρεσία αποστολών
Περισσότερο από 15 έτη εμπειρίας
Παρενόχληση-ελεύθερη, ένα προς ένα υπηρεσία μεταπωλήσεων
UL η κόλλα ύλης συγκολλήσεως περικοπών λέιζερ εκτυπώνει το διάτρητο πινάκων κυκλωμάτων 0.1mm 0UL η κόλλα ύλης συγκολλήσεως περικοπών λέιζερ εκτυπώνει το διάτρητο πινάκων κυκλωμάτων 0.1mm 1UL η κόλλα ύλης συγκολλήσεως περικοπών λέιζερ εκτυπώνει το διάτρητο πινάκων κυκλωμάτων 0.1mm 2
1.3 εφαρμογές
Συσκευασία SMD όπως PLCC, QFP, 0402,0201, BGA, τσιπ κτυπήματος.
1.4 φύλλο παραμέτρου και στοιχείων
Διάσταση: 370mm X 470mm, 420mm X 520mm, 550mm X 650mm
Δομή Φύλλα αλουμινίου διάτρητων με το πλαίσιο αργιλίου
Υλικό βάσεων Shim ανοξείδωτου
Πάχος φύλλων αλουμινίου 0.05mm, 0.06mm, 0.08mm, 0.1mm, 0.12mm, 0.15mm, 0.18mm, 0.2mm
Άνοιγμα που διαμορφώνεται Περικοπή λέιζερ
Εμφάνιση Χάραξη και ηλεκτρο στίλβωση
Καθοδηγητικό σημάδι Μέσω της τρύπας
Περιοχή υπηρεσιών: Παγκοσμίως
Ποσότητα ανοικτών μαξιλαριών: 1421
Πλεονεκτήματα: a) Διάσταση υψηλής ακρίβειας β) καλή φόρμα στο παράθυρο γ) ο τοίχος τρυπών είναι ομαλότερος.
Εφαρμογή: CSP, BGA, συσκευασία 0.5mm QFP κ.λπ.
1.5 ανοίγοντας σχέδιο τρυπών για το διάτρητο SMT
Συστατικός τύπος Πίσσα Πλάτος συγκόλλησης Μήκος συγκόλλησης Ανοίγοντας πλάτος Ανοίγοντας μήκος Shim πάχος
PLCC 1.27mm 0.65mm 2.00mm 0.60mm 1.95mm 0.150.25mm
QFP 0.635mm 0.35mm 1.50mm 0.32mm 1.45mm 0.150.18mm
QFP 0.50mm 0.2540.33mm 1.25mm 0.220.25mm 1.20mm 0.120.15mm
QFP 0.40mm 0.25mm 1.25mm 0.20mm 1.20mm 0.100.12mm
QFP 0.30mm 0.20mm 1.00mm 0.15mm 0.95mm 0.070.12mm
0402 0.50mm 0.65mm 0.45mm 0.60mm 0.120.15mm
0201 0.25mm 0.40mm 0.23mm 0.35mm 0.070.12mm
BGA 1.27mm 0.80mm 0.75mm 0.75mm 0.150.20mm
BGA 1.00mm 0.38mm 0.35mm 0.35mm 0.100.12mm
BGA 0.50mm 0.30mm 0.28mm 0.28mm 0.070.12mm
Τσιπ κτυπήματος 0.25mm 0.12mm 0.12mm 0.12mm 0.12mm 0.080.10mm
Τσιπ κτυπήματος 0.20mm 0.10mm 0.10mm 0.10mm 0.10mm 0.050.10mm

UL η κόλλα ύλης συγκολλήσεως περικοπών λέιζερ εκτυπώνει το διάτρητο πινάκων κυκλωμάτων 0.1mm 3UL η κόλλα ύλης συγκολλήσεως περικοπών λέιζερ εκτυπώνει το διάτρητο πινάκων κυκλωμάτων 0.1mm 4UL η κόλλα ύλης συγκολλήσεως περικοπών λέιζερ εκτυπώνει το διάτρητο πινάκων κυκλωμάτων 0.1mm 5
