Μέσω του διάτρητου τρυπών για το ηλεκτρο γυαλίζοντας διάτρητο κολλών ύλης συγκολλήσεως συνελεύσεων PCB

Μέσω του διάτρητου τρυπών για το ηλεκτρο γυαλίζοντας διάτρητο κολλών ύλης συγκολλήσεως συνελεύσεων PCB

MOQ: 1pcs
τιμή: USD9.99-99.99
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000pcs το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-957.V1.0
Υλικό βάσεων:
Shim ανοξείδωτου
Μέγεθος διάτρητων:
370mm X 470mm, 420mm X 520mm, 550mm X 650mm
Πάχος φύλλων αλουμινίου:
0.05mm, 0.06mm, 0.08mm, 0.1mm, 0.12mm, 0.15mm, 0.18mm, 0.2mm
Εμφάνιση:
Χάραξη και ηλεκτρο στίλβωση
Επισημαίνω:

Μέσω του διάτρητου τρυπών για τη συνέλευση PCB

,

Ηλεκτρο γυαλίζοντας διάτρητο για τη συνέλευση PCB

,

Ηλεκτρο γυαλίζοντας διάτρητο κολλών ύλης συγκολλήσεως

Περιγραφή προϊόντος

Διάτρητο SMT για το σχεδιάγραμμα λέιζερ κολλών ύλης συγκολλήσεως συνελεύσεων PCB
1.1 γενική περιγραφή

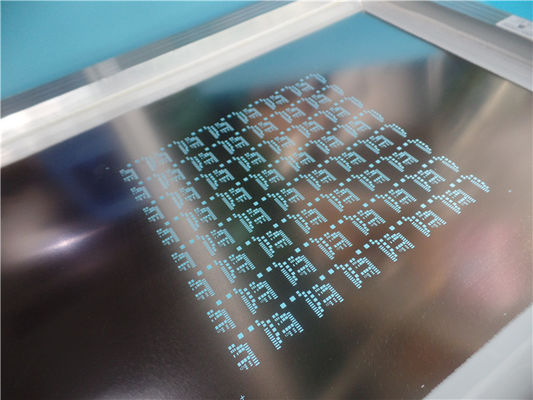

Αυτό είναι ένας τύπος διάτρητου κολλών SMT ύλης συγκολλήσεως (λέιζερ 100% που κόβεται) που στηρίζεται στο φύλλο αλουμινίου ανοξείδωτου 0.1mm με το πλαίσιο 420 αργιλίου τη διάσταση χιλ. Χ 520 χιλ. Χ 20mm. Έχει κατασκευάσει ανά ΕΠΙ 7525A χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber, εντόπιση περιοχής ελαστικών μάκτρων στο κέντρο. Τα σημάδια Fiducal είναι μέσω των τρυπών για να ταιριάξουν για τη μηχανή SMT. Έχει συσκευάσει με το χαρτοκιβώτιο KK (σκληρή κάρτα) και συνήθως 2 διάτρητα συσκευάζονται για την αποστολή.
1.2 χαρακτηριστικά γνωρίσματα και οφέλη
Το αρχείο στοιχείων χρησιμοποιείται άμεσα για να παραγάγει και να μειώσει το ποσοστό λάθους
Η ανοίγοντας ακρίβεια θέσης του προτύπου SMT είναι πολύ υψηλή: ολόκληρο το λάθος διαδικασίας είναι ≤ ±4 μ μ
Το άνοιγμα του προτύπου SMT έχει το γεωμετρικό αριθμό, ο οποίος είναι συμφέρων στην εκτύπωση και τη διαμόρφωση της κόλλας κασσίτερου
Το σχέδιο εφαρμοσμένης μηχανικής αποτρέπει τα προβλήματα από την εμφάνιση στην προπαραγωγή
Χρήμα-διάσωση, ανησυχία-σώζοντας και Labor-saving
Από σπίτι σε σπίτι υπηρεσία αποστολών
Περισσότεροι από 9000 τύποι το μήνα
Καμία ελάχιστη ποσότητα διαταγής. 1 κομμάτι είναι διαθέσιμο
Μέσω του διάτρητου τρυπών για το ηλεκτρο γυαλίζοντας διάτρητο κολλών ύλης συγκολλήσεως συνελεύσεων PCB 0Μέσω του διάτρητου τρυπών για το ηλεκτρο γυαλίζοντας διάτρητο κολλών ύλης συγκολλήσεως συνελεύσεων PCB 1Μέσω του διάτρητου τρυπών για το ηλεκτρο γυαλίζοντας διάτρητο κολλών ύλης συγκολλήσεως συνελεύσεων PCB 2Μέσω του διάτρητου τρυπών για το ηλεκτρο γυαλίζοντας διάτρητο κολλών ύλης συγκολλήσεως συνελεύσεων PCB 3
1.3 εφαρμογή
Συσκευασία SMD όπως PLCC, QFP, 0402,0201, BGA, τσιπ κτυπήματος.
1.4 φύλλο παραμέτρου και στοιχείων
Διάσταση: 370mm X 470mm, 420mm X 520mm, 550mm X 650mm
Δομή Φύλλα αλουμινίου διάτρητων με το πλαίσιο αργιλίου
Υλικό βάσεων Shim ανοξείδωτου
Πάχος φύλλων αλουμινίου 0.05mm, 0.06mm, 0.08mm, 0.1mm, 0.12mm, 0.15mm, 0.18mm, 0.2mm
Άνοιγμα που διαμορφώνεται Περικοπή λέιζερ
Εμφάνιση Χάραξη και ηλεκτρο στίλβωση
Καθοδηγητικό σημάδι Μέσω της τρύπας
Περιοχή υπηρεσιών: Παγκοσμίως
Ποσότητα ανοικτών μαξιλαριών: 1533
Πλεονεκτήματα: a) Διάσταση υψηλής ακρίβειας β) καλή φόρμα στο παράθυρο γ) ο τοίχος τρυπών είναι ομαλότερος.
Εφαρμογή: CSP, BGA, συσκευασία 0.5mm QFP κ.λπ.
1.5 ανοίγοντας σχέδια τρυπών για το διάτρητο SMT
Συστατικός τύπος Πίσσα Πλάτος συγκόλλησης Μήκος συγκόλλησης Ανοίγοντας πλάτος Ανοίγοντας μήκος Shim πάχος
PLCC 1.27mm 0.65mm 2.00mm 0.60mm 1.95mm 0.150.25mm
QFP 0.635mm 0.35mm 1.50mm 0.32mm 1.45mm 0.150.18mm
QFP 0.50mm 0.2540.33mm 1.25mm 0.220.25mm 1.20mm 0.120.15mm
QFP 0.40mm 0.25mm 1.25mm 0.20mm 1.20mm 0.100.12mm
QFP 0.30mm 0.20mm 1.00mm 0.15mm 0.95mm 0.070.12mm
0402 0.50mm 0.65mm 0.45mm 0.60mm 0.120.15mm
0201 0.25mm 0.40mm 0.23mm 0.35mm 0.070.12mm
BGA 1.27mm 0.80mm 0.75mm 0.75mm 0.150.20mm
BGA 1.00mm 0.38mm 0.35mm 0.35mm 0.100.12mm
BGA 0.50mm 0.30mm 0.28mm 0.28mm 0.070.12mm
Τσιπ κτυπήματος 0.25mm 0.12mm 0.12mm 0.12mm 0.12mm 0.080.10mm
Τσιπ κτυπήματος 0.20mm 0.10mm 0.10mm 0.10mm 0.10mm 0.050.10mm

Μέσω του διάτρητου τρυπών για το ηλεκτρο γυαλίζοντας διάτρητο κολλών ύλης συγκολλήσεως συνελεύσεων PCB 4Μέσω του διάτρητου τρυπών για το ηλεκτρο γυαλίζοντας διάτρητο κολλών ύλης συγκολλήσεως συνελεύσεων PCB 5Μέσω του διάτρητου τρυπών για το ηλεκτρο γυαλίζοντας διάτρητο κολλών ύλης συγκολλήσεως συνελεύσεων PCB 6
