100% διάτρητο PCB SMT κολλών ύλης συγκολλήσεως περικοπών λέιζερ μέσω του καθοδηγητικού σημαδιού τρυπών

100% Laser Cut Solder Paste PCB SMT Stencil Through hole Fiducial mark
100% Laser Cut Solder Paste PCB SMT Stencil Through hole Fiducial mark 100% Laser Cut Solder Paste PCB SMT Stencil Through hole Fiducial mark 100% Laser Cut Solder Paste PCB SMT Stencil Through hole Fiducial mark 100% Laser Cut Solder Paste PCB SMT Stencil Through hole Fiducial mark 100% Laser Cut Solder Paste PCB SMT Stencil Through hole Fiducial mark 100% Laser Cut Solder Paste PCB SMT Stencil Through hole Fiducial mark

Μεγάλες Εικόνας :  100% διάτρητο PCB SMT κολλών ύλης συγκολλήσεως περικοπών λέιζερ μέσω του καθοδηγητικού σημαδιού τρυπών

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Αριθμό μοντέλου: BIC-958.V1.0
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99
Συσκευασία λεπτομέρειες: Κενό bags+Cartons
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 5000pcs το μήνα
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
Υλικό βάσεων: Shim ανοξείδωτου Μέγεθος διάτρητων: 370mm X 470mm, 420mm X 520mm, 550mm X 650mm
Πάχος φύλλων αλουμινίου: 0.05mm, 0.06mm, 0.08mm, 0.1mm, 0.12mm, 0.15mm, 0.18mm, 0.2mm Εμφάνιση: Χάραξη και ηλεκτρο στίλβωση
Υψηλό φως:

IATF16949 διάτρητο PCB SMT

,

Διάτρητο PCB SMT κολλών ύλης συγκολλήσεως

,

Διάτρητο κολλών ύλης συγκολλήσεως για τη συνέλευση PCB

Διάτρητο λέιζερ για Shim διάτρητων συνελεύσεων PCB κολλών ύλης συγκολλήσεως SMT
1.1 γενική περιγραφή

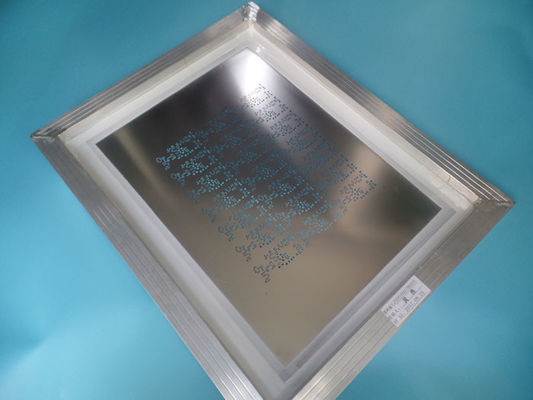

Αυτό είναι ένας τύπος διάτρητου κολλών SMT ύλης συγκολλήσεως (λέιζερ 100% που κόβεται) που στηρίζεται στο φύλλο αλουμινίου ανοξείδωτου 0.1mm με το πλαίσιο 520 αργιλίου τη διάσταση χιλ. Χ 420 χιλ. Χ 20mm. Έχει κατασκευάσει ανά ΕΠΙ 7525A χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber, εντόπιση περιοχής ελαστικών μάκτρων στο κέντρο. Τα σημάδια Fiducal είναι μέσω των τρυπών για να ταιριάξουν για τη μηχανή SMT. Έχει συσκευάσει με το χαρτοκιβώτιο KK (σκληρή κάρτα) και συνήθως 2 διάτρητα συσκευάζονται για την αποστολή.
1.2 χαρακτηριστικά γνωρίσματα και οφέλη
Το αρχείο στοιχείων χρησιμοποιείται άμεσα για να παραγάγει και να μειώσει το ποσοστό λάθους
Η ανοίγοντας ακρίβεια θέσης του προτύπου SMT είναι πολύ υψηλή: ολόκληρο το λάθος διαδικασίας είναι ≤ ±4 μ μ
Το άνοιγμα του προτύπου SMT έχει το γεωμετρικό αριθμό, ο οποίος είναι συμφέρων στην εκτύπωση και τη διαμόρφωση της κόλλας κασσίτερου
Το σχέδιο εφαρμοσμένης μηχανικής αποτρέπει τα προβλήματα από την εμφάνιση στην προπαραγωγή
Περιεκτική διαχείριση εξοπλισμού και συντήρηση και έλεγχος διεργασίας
Διαφοροποιημένη μέθοδος ναυτιλίας
Επαγγελματικοί και πεπειραμένοι μηχανικοί
Ανταγωνιστική τιμή
Επιλέξιμο ποσοστό προϊόντων πρώτης παραγωγής: >99.99%
Περισσότεροι από 9000 τύποι το μήνα
100% διάτρητο PCB SMT κολλών ύλης συγκολλήσεως περικοπών λέιζερ μέσω του καθοδηγητικού σημαδιού τρυπών 0100% διάτρητο PCB SMT κολλών ύλης συγκολλήσεως περικοπών λέιζερ μέσω του καθοδηγητικού σημαδιού τρυπών 1100% διάτρητο PCB SMT κολλών ύλης συγκολλήσεως περικοπών λέιζερ μέσω του καθοδηγητικού σημαδιού τρυπών 2
1.3 εφαρμογή
Συσκευασία SMD όπως PLCC, QFP, 0402,0201, BGA, τσιπ κτυπήματος.
1.4 φύλλο παραμέτρου και στοιχείων
Διάσταση: 370mm X 470mm, 420mm X 520mm, 550mm X 650mm
Δομή Φύλλα αλουμινίου διάτρητων με το πλαίσιο αργιλίου
Υλικό βάσεων Shim ανοξείδωτου
Πάχος φύλλων αλουμινίου 0.05mm, 0.06mm, 0.08mm, 0.1mm, 0.12mm, 0.15mm, 0.18mm, 0.2mm
Άνοιγμα που διαμορφώνεται Περικοπή λέιζερ
Εμφάνιση Χάραξη και ηλεκτρο στίλβωση
Καθοδηγητικό σημάδι Μέσω της τρύπας
Περιοχή υπηρεσιών: Παγκοσμίως
Ποσότητα ανοικτών μαξιλαριών: 1235
Πλεονεκτήματα: a) Διάσταση υψηλής ακρίβειας β) καλή φόρμα στο παράθυρο γ) ο τοίχος τρυπών είναι ομαλότερος.
Εφαρμογή: CSP, BGA, συσκευασία 0.5mm QFP κ.λπ.
1.5 ανοίγοντας σχέδια τρυπών για το διάτρητο SMT
Συστατικός τύπος Πίσσα Πλάτος συγκόλλησης Μήκος συγκόλλησης Ανοίγοντας πλάτος Ανοίγοντας μήκος Shim πάχος
PLCC 1.27mm 0.65mm 2.00mm 0.60mm 1.95mm 0.150.25mm
QFP 0.635mm 0.35mm 1.50mm 0.32mm 1.45mm 0.150.18mm
QFP 0.50mm 0.2540.33mm 1.25mm 0.220.25mm 1.20mm 0.120.15mm
QFP 0.40mm 0.25mm 1.25mm 0.20mm 1.20mm 0.100.12mm
QFP 0.30mm 0.20mm 1.00mm 0.15mm 0.95mm 0.070.12mm
0402 0.50mm 0.65mm 0.45mm 0.60mm 0.120.15mm
0201 0.25mm 0.40mm 0.23mm 0.35mm 0.070.12mm
BGA 1.27mm 0.80mm 0.75mm 0.75mm 0.150.20mm
BGA 1.00mm 0.38mm 0.35mm 0.35mm 0.100.12mm
BGA 0.50mm 0.30mm 0.28mm 0.28mm 0.070.12mm
Τσιπ κτυπήματος 0.25mm 0.12mm 0.12mm 0.12mm 0.12mm 0.080.10mm
Τσιπ κτυπήματος 0.20mm 0.10mm 0.10mm 0.10mm 0.10mm 0.050.10mm

100% διάτρητο PCB SMT κολλών ύλης συγκολλήσεως περικοπών λέιζερ μέσω του καθοδηγητικού σημαδιού τρυπών 3100% διάτρητο PCB SMT κολλών ύλης συγκολλήσεως περικοπών λέιζερ μέσω του καθοδηγητικού σημαδιού τρυπών 4100% διάτρητο PCB SMT κολλών ύλης συγκολλήσεως περικοπών λέιζερ μέσω του καθοδηγητικού σημαδιού τρυπών 5

ετικέτα:

0.12mm PCB SMT Stencil,

BGA Package SMT Stencil,

SS Shim Stencil PCB Assembly
