0.5oz Rogers 4350 πίνακας PCB

μου στείλετε τις πιό πρόσφατες επιφυλακές προϊόντων
(Κανένα SPAM - δεν θα πωλούσαμε ή δεν θα μοιραζόμαστε τη διεύθυνση ηλεκτρονικού ταχυδρομείου σας.)

0.5oz Rogers 4350 πίνακας PCB

0.5oz Rogers 4350 PCB Board
0.5oz Rogers 4350 PCB Board 0.5oz Rogers 4350 PCB Board

Μεγάλες Εικόνας :  0.5oz Rogers 4350 πίνακας PCB

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Αριθμό μοντέλου: BIC-085.V1.0
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99
Συσκευασία λεπτομέρειες: Κενό bags+Cartons
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 5000pcs το μήνα
  • Product Details
Λεπτομερής Περιγραφή Προϊόντος
Υλικό βάσεων: RO4350B Αρίθμηση στρώματος: 1 στρώμα, 2 στρώμα, πολυστρωματικός, υβριδικός τύπος (μικτός)
Πάχος PCB: 10mil (0.254mm), 20mil (0.508mm) 30mil (0.762mm), 60mil (1.524mm) Μέγεθος PCB: ≤400mm Χ 500mm
Μάσκα ύλης συγκολλήσεως: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ. Silkscreen: άσπρος
Βάρος χαλκού: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) Η επιφάνεια τελειώνει: Γυμνοί χαλκός, HASL, ENIG, ασήμι, OSP, κ.λπ.
Υψηλό φως:

Πίνακας PCB UL Rogers

,

πίνακας PCB 0.5oz Rogers

,

UL τυπωμένος πίνακας κυκλωμάτων



Τυπωμένος πίνακας κυκλωμάτων Rogers RO4350B υψηλή συχνότητα με το παχύ επίστρωμα 10mil, 20mil, 30mil και 60mil με το χρυσό βύθισης

(Τα PCB είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)



Γειά σου ο καθένας,

Σήμερα, πρόκειται να εισαγάγουμε το PCB υψηλής συχνότητας που στηρίζεται στα φύλλα πλαστικού RO4350B.



RO4350B είναι ένα υφαμένο κεραμικός-γεμισμένο ρητίνη φύλλο πλαστικού υδρογονανθράκων γυαλιού ενισχυμένο ύφασμα από την εταιρία Rogers, η οποία έχει τις πολύ παρόμοιες ηλεκτρικές ιδιότητες στο υλικό υφασμάτων γυαλιού PTFE/fabric και η δυνατότητα επεξεργασίας της είναι παρόμοια με το υλικό υφασμάτων εποξικής ρητίνης/γυαλιού.



Ο λόγος για τα φύλλα πλαστικού RO4350B

1. Ανώτερη απόδοση υψηλής συχνότητας

RO4350B τα υλικά είναι κεραμικά γεμισμένα φύλλα πλαστικού υδρογονανθράκων, όχι PTFE που σχεδιάζονται για να προσφέρουν την ανώτερη απόδοση υψηλής συχνότητας.



2. Χαμηλή διηλεκτρική απώλεια

Η χαμηλή απώλεια οδηγεί στην άριστη ηλεκτρική απόδοση και επιτρέπει τις εφαρμογές με τις υψηλές λειτουργούσες συχνότητες.



3. Σταθερές ηλεκτρικές ιδιότητες εναντίον της συχνότητας

RO4350B το υλικό κατέχει τις ιδιότητες των κυκλωμάτων μικροκυμάτων RF, των ταιριάζοντας με δικτύων και των ελεγχόμενων γραμμών μετάδοσης σύνθετης αντίστασης.



4. Χαμηλός θερμικός συντελεστής της διηλεκτρικής σταθεράς

Αυτό επιτρέπει στο RO4350B για να εκθέσει την άριστη διαστατική σταθερότητα, μια ιδιοκτησία που απαιτούνται για τις μικτές διηλεκτρικές πολυστρωματικές κατασκευές PCBs και αξιόπιστο που καλύπτεται μέσω των τρυπών.



5. Κόστος

Τα φύλλα πλαστικού RO4350B μπορούν να κατασκευαστούν χρησιμοποιώντας τα πρότυπα FR-4 διαδικασίες, δεν απαιτούν μέσω της προετοιμασίας prcoesses, μπορεί να υποβληθεί σε επεξεργασία από τα αυτοματοποιημένους διαχειριζόμενα συστήματα και τον εξοπλισμό τριψίματος που χρησιμοποιήθηκε για την προετοιμασία επιφάνειας χαλκού. Αυτές οι ιδιότητες επιτρέπουν ότι μπορεί στον όγκο την κατασκευή και να πάρει ανταγωνιστικά διατιμημένο.



Ικανότητα PCB

Πλαισιωμένοι οι διπλάσιο πίνακες κυκλωμάτων σε RO4350B είναι διαθέσιμοι σε ποικίλα πάχη, όπως 10mil, 20mil, 30mil και 60mil. Έχει χρησιμοποιήσει σε ποικίλες χαρακτηριστικές και μη παραδοσιακές εφαρμογές μικροκυμάτων/ραδιοσυχνότητας, όπως οι κεραίες σταθμών βάσης, ο εξασθενητής, οι ενισχυτές δύναμης, RFID, το ραντάρ και οι αισθητήρες κ.λπ.



Υλικό PCB: Ενισχυμένα γυαλί κεραμικά φύλλα πλαστικού υδρογονανθράκων
Κώδικας: Rogers RO4350B
Διηλεκτρική σταθερά: 3.48 ±0.05 (διαδικασία)
3.65 (σχέδιο)
Αρίθμηση στρώματος: 1 στρώμα, 2 στρώμα, πολυστρωματικός, υβριδικός τύπος (μικτός)
Βάρος χαλκού: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Πάχος PCB: 10mil (0.254mm), 20mil (0.508mm)
30mil (0.762mm), 60mil (1.524mm)
Μέγεθος PCB: ≤400mm Χ 500mm
Μάσκα ύλης συγκολλήσεως: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.
Η επιφάνεια τελειώνει: Γυμνοί χαλκός, HASL, ENIG, ασήμι, OSP, κ.λπ.

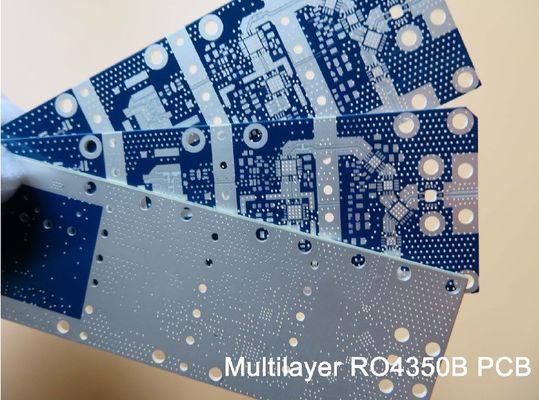

Πολυστρωματικό PCB

Το πολυστρωματικό PCB γίνεται στον πυρήνα RO4350B, όπως ο πίνακας 4 στρώματος στον πυρήνα 6.6mil και τον πυρήνα 20mil, πίνακας 4 στρώματος σε 2 πυρήνες 10mil. Αυτό είναι διαφορετικό από το πολυστρωματικό PCB σε FR-4. Ο πυρήνας έχει καθορίσει το πάχος που είναι πολύ σημαντικό στο ηλεκτρικό μήκος των γραμμών RF στον πίνακα κυκλωμάτων.



0.5oz Rogers 4350 πίνακας PCB 0



Υβριδικό PCB

Προκειμένου να κερδηθεί κόστος παραγωγής χωρίς μείωση της απώλειας σημάτων στο περιβάλλον υψηλής συχνότητας, το υλικό ίνας υάλου FR-4 αναμιγνύεται με RO4350B στον πολυστρωματικό πίνακα κυκλωμάτων. Το υλικό υψηλής συχνότητας χρησιμοποιείται στο στρώμα σημάτων και το υλικό ίνας υάλου FR-4 χρησιμοποιείται σε άλλα στρώματα.



0.5oz Rogers 4350 πίνακας PCB 1



RO4350B PCB

Το βασικό χρώμα του PCB RO4350B είναι άσπρο.



Ειδικευόμαστε παρέχουμε σε σας το πρωτότυπο, τις μικρές batch και την υπηρεσία μαζικής παραγωγής.
