| Υλικό βάσεων: | RT/Duroid 5880 | Αρίθμηση στρώματος: | 2 στρώματα |
|---|---|---|---|
| Πάχος PCB: | 0.52mm | Μέγεθος PCB: | 128mm X 62mm = 1 τύπος = 1 κομμάτι |
| Βάρος χαλκού: | 1oz | Η επιφάνεια τελειώνει: | χρυσός βύθισης |
| Υψηλό φως: | πίνακας PCB 0.508mm Rogers,Πίνακας PCB Rogers ραντάρ,PCB υψηλής συχνότητας ραντάρ |
||

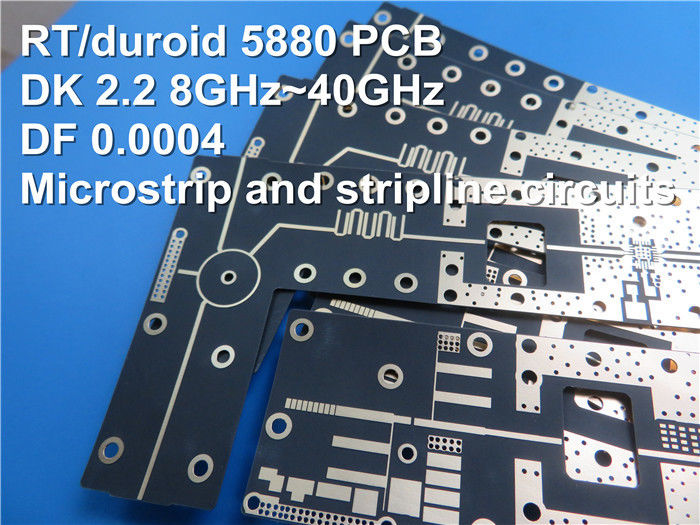

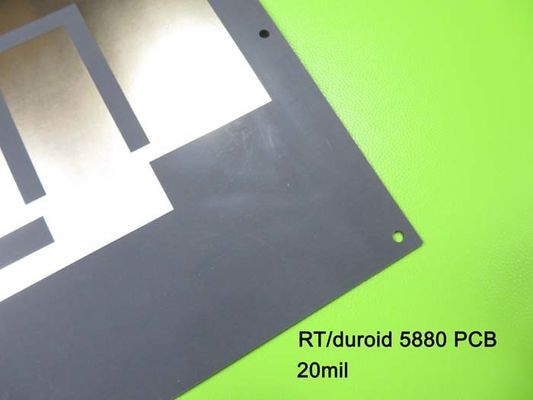

PCB υψηλής συχνότητας Rogers RT/Duroid 5880 20mil 0.508mm για τα συστήματα ραντάρ
(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Το υλικό υψηλής συχνότητας Rogers RT/duroid 5880 είναι ενισχυμένα PTFE σύνθετα γυαλιού microfiber που σχεδιάζεται για τις επίπονες εφαρμογές κυκλωμάτων stripline και microstrip. Η εξαιρετική ομοιομορφία διηλεκτρικής σταθεράς προκύπτει από τα τυχαία προσανατολισμένα microfibers της. Η διηλεκτρική σταθερά RT/duroid 5880 είναι ομοιόμορφη από την επιτροπή στην επιτροπή και είναι σταθερή πέρα από ένα ευρύ φάσμα συχνότητας. Ο χαμηλός παράγοντας διασκεδασμού του επεκτείνει τη χρησιμότητα RT/duroid 5880 στην ku-ταινία και ανωτέρω. Τα RT/duroid 5880 υλικά κόβονται εύκολα, κουρεύονται και επεξεργάζονται στη μηχανή στη μορφή. Είναι ανθεκτικοί σε όλους τους διαλύτες και τα αντιδραστήρια, καυτοί ή κρύοι, που χρησιμοποιούνται κανονικά τυπωμένα στα χαρακτική κυκλώματα ή στις άκρες και τις τρύπες επένδυσης.
Οι χαρακτηριστικές εφαρμογές είναι
- εμπορικές ευρυζωνικές κεραίες αερογραμμών
- microstrip κυκλώματα, κυκλώματα stripline
- εφαρμογές κυμάτων χιλιοστόμετρου
- στρατιωτικά συστήματα ραντάρ
- συστήματα καθοδήγησης βλημάτων και σημείο για να δείξει τις ψηφιακές ραδιο κεραίες κ.λπ.
Γενική περιγραφή
Αυτό είναι ένας τύπος του διπλού πλαισιωμένου PCB RF που στηρίζεται σε RT/duroid 5880 για την εφαρμογή των συστημάτων ραντάρ.
Βασικές προδιαγραφές
Υλικό βάσεων: RT/duroid 5880 20mil (0.508mm)
Διηλεκτρική σταθερά: 2.20+/0.02
Αρίθμηση στρώματος: 2 στρώματα
Τύπος: Μέσω των τρυπών
Σχήμα: 128mm X 62mm = 1 τύπος = 1 κομμάτι
Η επιφάνεια τελειώνει: Χρυσός βύθισης
Βάρος χαλκού: Εξωτερικό στρώμα 35 μm
Μάσκα ύλης συγκολλήσεως | Μύθος: Αριθ. | Αριθ.
Τελικό ύψος PCB: 0,52 χιλ.
Πρότυπα: ΕΠΙ 6012 κατηγορία 2
Συσκευασία: 20 επιτροπές συσκευάζονται για την αποστολή.
Χρονική ανοχή: 7 εργάσιμες ημέρες
Ζωή του προϊόντος στο ράφι: 6 μήνες
Φύλλο στοιχείων Rogers RT/duroid 5880
| RT/duroid 5880 χαρακτηριστική αξία | ||||||
| Ιδιοκτησία | RT/duroid 5880 | Κατεύθυνση | Μονάδες | Όρος | Μέθοδος δοκιμής | |
| Διηλεκτρική σταθερά, εProcess | 2.20 2.20±0.02 προδιαγραφή. |
Ζ | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | C24/23/50 C24/23/50 |
1 MHZ ΕΠΙ-TM-650 2.5.5.3 10 Ghz ΕΠΙ-TM 2.5.5.5 |
|
| Διηλεκτρική σταθερά, εDesign | 2.2 | Ζ | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | 8GHz σε 40 Ghz | Διαφορική μέθοδος μήκους φάσης | |
| Παράγοντας διασκεδασμού, tanδ | 0,0004 0,0009 |
Ζ | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | C24/23/50 C24/23/50 |
1 MHZ ΕΠΙ-TM-650 2.5.5.3 10 Ghz ΕΠΙ-TM 2.5.5.5 |
|
| Θερμικός συντελεστής ε | -125 | Ζ | ppm/℃ | -50℃to 150℃ | ΕΠΙ-TM-650 2.5.5.5 | |
| Ειδική αντίσταση όγκου | 2 X 107 | Ζ | Mohm εκατ. | C/96/35/90 | ASTM Δ 257 | |
| Ειδική αντίσταση επιφάνειας | 3 X 107 | Ζ | Mohm | C/96/35/90 | ASTM Δ 257 | |
| Συγκεκριμένη θερμότητα | 0,96 (0,23) | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | j/g/k (cal/g/c) |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | Υπολογισμένος | |
| Εκτατός συντελεστής | Δοκιμή σε 23℃ | Δοκιμή σε 100℃ | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | MPA (kpsi) | Α | ASTM Δ 638 |
| 1070(156) | 450(65) | Χ | ||||
| 860(125) | 380(55) | Υ | ||||
| Τελευταία πίεση | 29 (4,2) | 20 (2,9) | Χ | |||
| 27 (3,9) | 18 (2,6) | Υ | ||||
| Τελευταία πίεση | 6 | 7.2 | Χ | % | ||
| 4.9 | 5.8 | Υ | ||||
| Συμπιεστικός συντελεστής | 710(103) | 500(73) | Χ | MPA (kpsi) | Α | ASTM Δ 695 |
| 710(103) | 500(73) | Υ | ||||
| 940(136) | 670(97) | Ζ | ||||
| Τελευταία πίεση | 27 (3,9) | 22 (3,2) | Χ | |||
| 29 (5,3) | 21 (3,1) | Υ | ||||
| 52 (7,5) | 43 (6,3) | Ζ | ||||
| Τελευταία πίεση | 8.5 | 8.4 | Χ | % | ||
| 7.7 | 7.8 | Υ | ||||
| 12.5 | 17.6 | Ζ | ||||
| Απορρόφηση υγρασίας | 0,02 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | % | 0,62» (1.6mm) D48/50 | ASTM Δ 570 | |
| Θερμική αγωγιμότητα | 0,2 | Ζ | W/m/k | 80℃ | ASTM Γ 518 | |
| Συντελεστής της θερμικής επέκτασης | 31 48 237 |
Χ Υ Ζ |
ppm/℃ | 0-100℃ | ΕΠΙ-TM-650 2.4.41 | |
| TD | 500 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | ℃ TGA | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | ASTM Δ 3850 | |
| Πυκνότητα | 2.2 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | gm/cm3 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | ASTM Δ 792 | |
| Φλούδα χαλκού | 31.2 (5,5) | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | Pli (N/mm) | 1oz (35mm) φύλλο αλουμινίου EDC μετά από το επιπλέον σώμα ύλης συγκολλήσεως |
ΕΠΙ-TM-650 2.4.8 | |
| Εύφλεκτο | Β-0 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | UL 94 | |
| Αμόλυβδο συμβατό σύστημα διαδικασίας | Ναι | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | |
