| Υλικό βάσεων: | RO3010 | Αρίθμηση στρώματος: | 2 στρώματα |
|---|---|---|---|
| Πάχος PCB: | 0.3mm | Μέγεθος PCB: | 91 Χ 85mm=1PCS |
| Μάσκα ύλης συγκολλήσεως: | Πράσινος | Silkscreen: | Άσπρος |
| Βάρος χαλκού: | 0.5oz | Η επιφάνεια τελειώνει: | Χρυσός βύθισης |
| Επισημαίνω: | Πίνακας PCB μικροκυμάτων Rogers,RO3010 πίνακας PCB μικροκυμάτων,πίνακας PCB μικροκυμάτων 0.254mm |
||

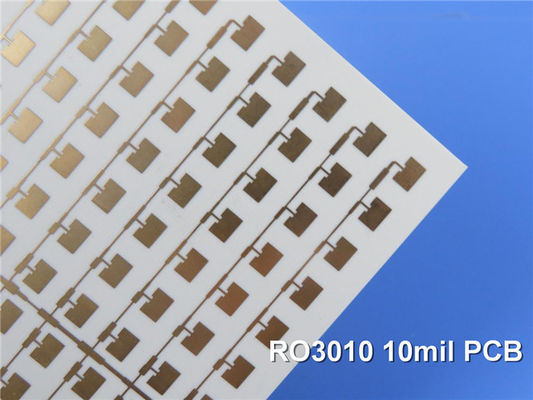

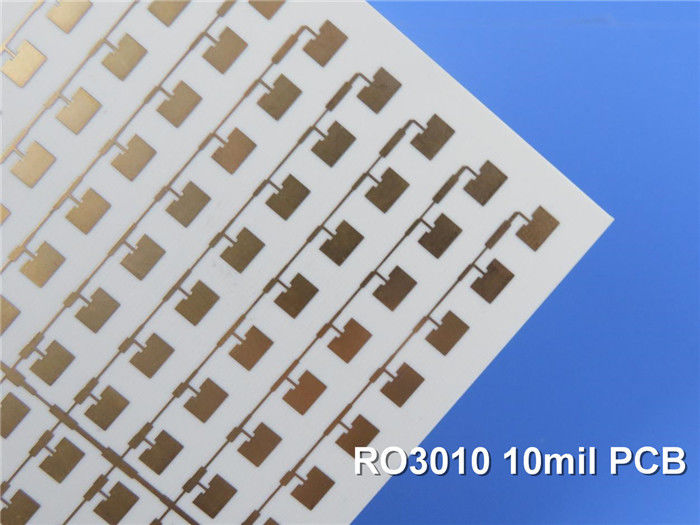

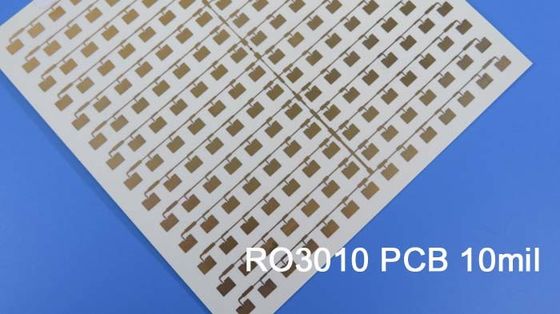

PCB μικροκυμάτων Rogers που γίνεται σε RO3010 10mil 0.254mm DK10.2 με το χρυσό βύθισης για τους άμεσους δορυφόρους ραδιοφωνικής μετάδοσης
(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Το Rogers 3010 υλικά κυκλωμάτων υψηλής συχνότητας είναι κεραμικός-γεμισμένα σύνθετα PTFE προοριζόμενα για τη χρήση στις εμπορικές εφαρμογές μικροκυμάτων και RF. Είχε ως σκοπό να προσφέρει την εξαιρετική ηλεκτρική και μηχανική σταθερότητα σε ανταγωνιστικές τιμές. Οι μηχανικές ιδιότητες είναι συνεπείς. Αυτό επιτρέπει στο σχεδιαστή για να αναπτύξει τα πολυστρωματικά σχέδια πινάκων χωρίς αντιμετώπιση των warpages ή των προβλημάτων αξιοπιστίας. RO3010 τα υλικά εκθέτουν έναν συντελεστή της θερμικής επέκτασης (CTE) στον άξονα Χ και Υ 17 ppm/℃. Αυτός ο συντελεστής επέκτασης αντιστοιχείται αυτόν του χαλκού, που επιτρέπει στο υλικό για να εκθέσει την άριστη διαστατική σταθερότητα, με χαρακτηριστικό χαράζει τη διακένωση, μετά από χαράξτε και ψήστε, λιγότερο από 0,5 mils ανά ίντσα. Ο ζ-άξονας CTE είναι 24 ppm/℃, που παρέχει την εξαιρετική καλυμμένη αξιοπιστία μέσω-τρυπών, ακόμη και στα αυστηρά περιβάλλοντα.
Χαρακτηριστικές εφαρμογές:
1) Αυτοκίνητο ραντάρ
2) Κυψελοειδή συστήματα τηλεπικοινωνιών
3) Σφαιρικές τοποθετώντας δορυφορικές κεραίες

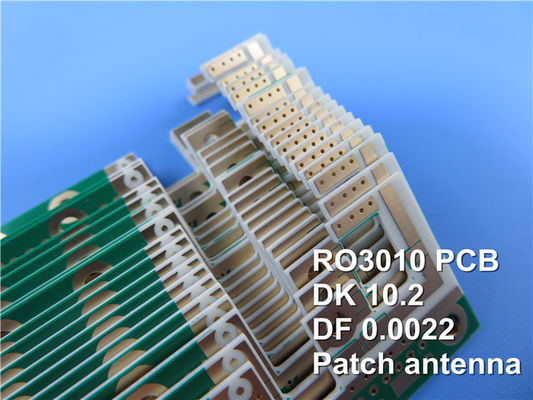

4) Κεραία μπαλωμάτων για τις ασύρματες επικοινωνίες
5) Μακρινοί αναγνώστες μετρητών
Προδιαγραφές PCB
| ΜΈΓΕΘΟΣ PCB | 91 Χ 85mm=1PCS |
| ΤΥΠΟΣ ΠΙΝΑΚΩΝ | Πλαισιωμένο διπλάσιο PCB |
| Αριθμός στρωμάτων | 2 στρώματα |
| Η επιφάνεια τοποθετεί τα συστατικά | ΝΑΙ |
| Μέσω των τμημάτων τρυπών | ΝΑΙ |
| STACKUP ΣΤΡΩΜΑΤΟΣ | χαλκός - 18um (0,5 oz) ΤΟΠ στρώμα +plate |
| RO3010 0.254mm | |
| χαλκός - 18um (0,5 oz) + στρώμα πιάτων BOT | |
| ΤΕΧΝΟΛΟΓΙΑ | |
| Ελάχιστα ίχνος και διάστημα: | 4 mil/8 mil |
| Ελάχιστες/μέγιστες τρύπες: | 0.4mm/0.8mm |
| Αριθμός διαφορετικών τρυπών: | απροσδιόριστος |
| Αριθμός τρυπών τρυπανιών: | απροσδιόριστος |
| Αριθμός αλεσμένων αυλακώσεων: | 0 |
| Αριθμός εσωτερικών διακοπών: | 0 |
| Έλεγχος σύνθετης αντίστασης: | αριθ. |
| Αριθμός χρυσού δάχτυλου: | 0 |
| ΥΛΙΚΟ ΠΙΝΑΚΩΝ | |
| Γυαλί εποξικό: | RO3010 0.254mm |
| Τελικό φύλλο αλουμινίου εξωτερικό: | 1 oz |
| Τελικό φύλλο αλουμινίου εσωτερικό: | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Τελικό ύψος του PCB: | 0,3 χιλ. ±0.1mm |
| ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ | |
| Η επιφάνεια τελειώνει | Χρυσός βύθισης |
| Η μάσκα ύλης συγκολλήσεως ισχύει: | Κατώτατο σημείο, ελάχιστο 12micron |
| Χρώμα μασκών ύλης συγκολλήσεως: | Πράσινος, PSR-2000GT600D, Taiyo παρεχόμενο. |
| Τύπος μασκών ύλης συγκολλήσεως: | LPSM |
| CONTOUR/CUTTING | Δρομολόγηση |
| ΧΑΡΑΚΤΗΡΙΣΜΟΣ | |
| Πλευρά του συστατικού μύθου | Κατώτατο σημείο |
| Χρώμα του συστατικού μύθου | Λευκό, ijr-4000 MW300, εμπορικό σήμα Taiyo |
| Όνομα ή λογότυπο κατασκευαστών: | Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ |
| ΜΕΣΩ | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| FLAMIBILITY ΕΚΤΙΜΗΣΗ | Έγκριση λεπτό UL 94-V0. |
| ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ | |
| Διάσταση περιλήψεων: | 0,0059» |
| Επένδυση πινάκων: | 0,0029» |
| Ανοχή τρυπανιών: | 0,002» |
| ΔΟΚΙΜΗ | 100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
| ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ | αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ. |
| ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ | Παγκοσμίως, συνολικά. |
Φύλλο στοιχείων Rogers 3010 (RO3010)
| RO3010 χαρακτηριστική αξία | |||||
| Ιδιοκτησία | RO3010 | Κατεύθυνση | Μονάδες | Όρος | Μέθοδος δοκιμής |
| Διηλεκτρική σταθερά, εProcess | 10.2±0.05 | Ζ | 10 GHz/23℃ | ΕΠΙ-TM-650 στερεωμένο το 2.5.5.5 Stripline | |
| Διηλεκτρική σταθερά, εDesign | 11.2 | Ζ | 8GHz σε 40 Ghz | Διαφορική μέθοδος μήκους φάσης | |
| Παράγοντας διασκεδασμού, tanδ | 0,0022 | Ζ | 10 GHz/23℃ | ΕΠΙ-TM-650 2.5.5.5 | |
| Θερμικός συντελεστής ε | -395 | Ζ | ppm/℃ | 10 Ghz -50℃to 150℃ | ΕΠΙ-TM-650 2.5.5.5 |
| Διαστατική σταθερότητα | 0,35 0,31 |
Χ Υ |
mm/m | COND Α | ΕΠΙ-TM-650 2.2.4 |
| Ειδική αντίσταση όγκου | 105 | MΩ.cm | COND Α | ΕΠΙ 2.5.17.1 | |
| Ειδική αντίσταση επιφάνειας | 105 | MΩ | COND Α | ΕΠΙ 2.5.17.1 | |
| Εκτατός συντελεστής | 1902 1934 |
Χ Υ |
MPA | 23℃ | ASTM Δ 638 |
| Απορρόφηση υγρασίας | 0,05 | % | D48/50 | ΕΠΙ-TM-650 2.6.2.1 | |
| Συγκεκριμένη θερμότητα | 0,8 | j/g/k | Υπολογισμένος | ||
| Θερμική αγωγιμότητα | 0,95 | W/M/K | 50℃ | ASTM Δ 5470 | |
| Συντελεστής της θερμικής επέκτασης (- 55 έως 288℃) |
13 11 16 |
Χ Υ Ζ |
ppm/℃ | 23℃/50% RH | ΕΠΙ-TM-650 2.4.4.1 |
| TD | 500 | ℃ TGA | ASTM Δ 3850 | ||
| Πυκνότητα | 2.8 | gm/cm3 | 23℃ | ASTM Δ 792 | |
| Φλούδα Stength χαλκού | 9.4 | Ib/in. | 1oz, EDC μετά από το επιπλέον σώμα ύλης συγκολλήσεως | ΕΠΙ-TM 2.4.8 | |
| Εύφλεκτο | Β-0 | UL 94 | |||
| Αμόλυβδο συμβατό σύστημα διαδικασίας | Ναι | ||||
