Τι είναι Stripline και microstrip γραμμή στο PCB;

Tag# RT/duroid 5880 Tag# Rogers 5870

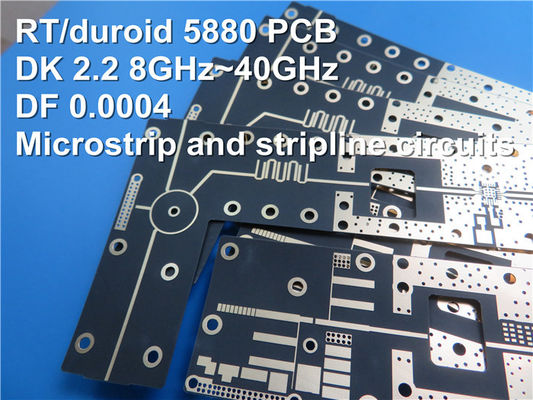

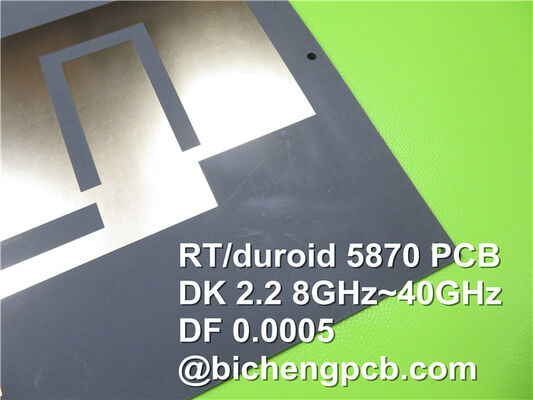

Το Rogers ενισχυμένα PTFE RT/duroid 5870 και 5880 σύνθετα γυαλιού microfiber σχεδιάζεται για τις επίπονες εφαρμογές κυκλωμάτων stripline και microstrip.

Σήμερα μαθαίνουμε ποιες stripline και microstrip γραμμή είναι.

Stripline: μια ενωμένη γραμμή που περίπατοι στο εσωτερικό στρώμα και θάβεται μέσα στο PCB, όπως φαίνεται κατωτέρω.

Το καφετί μέρος είναι ο αγωγός, το πράσινο μέρος είναι η μόνωση PCB διηλεκτρική, το stripline είναι το καλώδιο κορδελλών που ενσωματώνεται μεταξύ των δύο στρωμάτων των αγωγών.

Επειδή το stripline ενσωματώνεται μεταξύ δύο στρωμάτων των αγωγών, η διανομή ηλεκτρικών πεδίων της είναι μεταξύ δύο αγωγών (αεροπλάνα) που το τυλίγουν, και δεν ακτινοβολεί την ενέργεια ή ενοχλείται από την εξωτερική ακτινοβολία. αλλά επειδή όλα περιβάλλεται από διηλεκτρικό (η διηλεκτρική σταθερά είναι μεγαλύτερη από 1), το σήμα διαβιβάζεται πιό αργός στο stripline απ'ό, τι microstrip στη γραμμή!

Microstrip γραμμή: μια γραμμή λουρίδων συνδέθηκε με την επιφάνεια ενός στρώματος PCB, όπως φαίνεται κατωτέρω

Το καφετί μέρος είναι ο αγωγός, το πράσινο μέρος είναι η μόνωση PCB διηλεκτρική, και ο καφετής φραγμός είναι ανωτέρω η microstrip γραμμή.

Το ανοικτό πράσινο μέρος είναι εποξικό οργανικό υλικό.

Δεδομένου ότι μια πλευρά της microstrip γραμμής εκτίθεται στον αέρα (που μπορεί να διαμορφώσει την ακτινοβολία γύρω ή να ενοχληθεί από την ακτινοβολία γύρω από την), και η άλλη πλευρά είναι συνδεμένη με τη μόνωση PCB διηλεκτρική, το ηλεκτρικό πεδίο που διαμορφώνεται από την διανέμεται στον αέρα. Το άλλο μέρος διανέμεται στο μονώνοντας μέσο PCB. Το σημαντικό πλεονέκτημά του είναι ότι η ταχύτητα μετάδοσης σημάτων στη microstrip γραμμή είναι γρηγορότερη από αυτή στο stripline.

Συμπέρασμα

1. Microstrip η γραμμή είναι ένα ενωμένο καλώδιο (γραμμή σημάτων) που χωρίζεται από το επίγειο αεροπλάνο με έναν διηλεκτρικό. Εάν το πάχος, το πλάτος, και η απόσταση μεταξύ της γραμμής και του επίγειου αεροπλάνου είναι ελέγξιμα, η χαρακτηριστική σύνθετη αντίστασή της είναι επίσης ελέγξιμη.

2. Το Stripline είναι μια γραμμή λουρίδων χαλκού που τοποθετείται στη μέση του διηλεκτρικού μεταξύ δύο στρωμάτων του αγώγιμου αεροπλάνου. Εάν το πάχος και το πλάτος της γραμμής, η διηλεκτρική σταθερά του μέσου και η απόσταση μεταξύ των δύο αγώγιμων αεροπλάνων είναι ελέγξιμα, κατόπιν η χαρακτηριστική σύνθετη αντίσταση της γραμμής είναι επίσης ελέγξιμη.

Υπολογισμός σύνθετης αντίστασης microstrip και Striplines:

a. microstrip γραμμή Ζ = {87/[sqrt (Er+ 1,41)]} ln [5,98 χ (0,8 W+T)]

Μεταξύ τους, το W είναι το πλάτος γραμμών, το Τ είναι το πάχος χαλκού της γραμμής, το Χ είναι η απόσταση από τη γραμμή στο αεροπλάνο αναφοράς, και το ER είναι η διηλεκτρική σταθερά του υλικού πιάτων PCB. Αυτός ο τύπος πρέπει να εφαρμοστεί σε 0,1<>

b. stripline Ζ = [60/sqrt (ER)] ln {4H/[0.67π (Τ +0.8W)]}

Μεταξύ τους, το Χ είναι η απόσταση μεταξύ των δύο αεροπλάνων αναφοράς, και η γραμμή βρίσκεται στη μέση των δύο αεροπλάνων αναφοράς. Αυτός ο τύπος πρέπει να εφαρμοστεί σε W/H<0>
