Ενιαίος πίνακας PCB στρώματος FR4 stiffner εύκαμπτος με άσπρο Silkscreen

Ενιαίος πίνακας PCB στρώματος FR4 stiffner εύκαμπτος με άσπρο Silkscreen

MOQ: 1pcs
τιμή: USD9.99-99.99
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000pcs το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-276.V1.0
Υλικό βάσεων:
Polyimide
Αρίθμηση στρώματος:
1 στρώμα
Πάχος PCB:
0.15mm
Μέγεθος PCB:
55.11 X 42.31mm
Coverlay:
κίτρινος
Silkscreen:
άσπρος
Βάρος χαλκού:
1OZ
Η επιφάνεια τελειώνει:
Χρυσός βύθισης
Επισημαίνω:

Λευκός πίνακας PCB Silkscreen εύκαμπτος

,

Εύκαμπτος πίνακας PCB FR4 Stiffner

,

Ευκίνητος πίνακας κυκλωμάτων FR4 Stiffner

Περιγραφή προϊόντος

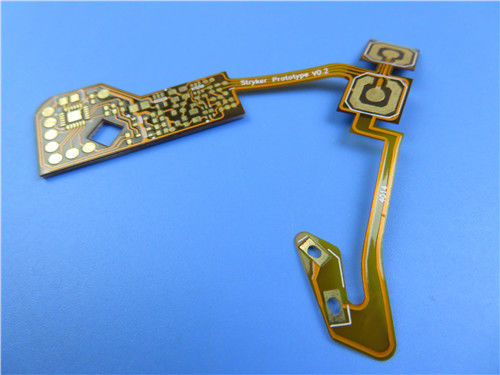

Ενιαίο ευκίνητο PCB 0.15mm κυκλωμάτων FPC στρώματος εύκαμπτο πυκνά με το χρυσό βύθισης

(FPC είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Γενική περιγραφή

Αυτό είναι ένας τύπος εύκαμπτου τυπωμένου κυκλώματος για την εφαρμογή των συστημάτων παρακολούθησης. Είναι ένα ενιαίο στρώμα FPC κατά 0.15mm παχιά. FR-4 όπως το τονωτικό χρησιμοποιείται από την κατώτατη πλευρά. Το φύλλο πλαστικού βάσεων είναι από ITEQ, έχει κατασκευάσει ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber.

Φύλλο παραμέτρου και στοιχείων

Μέγεθος του εύκαμπτου PCB 55.11 X 42.31mm
Αριθμός στρωμάτων 1
Τύπος πινάκων Ευκίνητο PCB
Πάχος πινάκων 0.15mm
Υλικό πινάκων Polyimide 25µm
Υλικός προμηθευτής πινάκων ITEQ
Αξία Tg του υλικού πινάκων 60
Πάχος $cu PTH 20µm
Εσωτερικό $cu Iayer thicknes ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Πάχος $cu επιφάνειας 35 µm
Χρώμα Coverlay Κίτρινος
Αριθμός Coverlay 2
Πάχος Coverlay 25 µm
Υλικό τονωτικών FR-4 stiffner
Πάχος τονωτικών 1.0mm
Τύπος μελανιού Silkscreen IJR-4000 MW300
Προμηθευτής Silkscreen TAIYO
Χρώμα Silkscreen Άσπρος
Αριθμός Silkscreen 1
Δοκιμή αποφλοίωσης Coverlay Κανένας peelable
Προσκόλληση μύθου 3M 90 καμία αποφλοίωση μετά από ελάχιστες 3 φορές τη δοκιμή
Η επιφάνεια τελειώνει Χρυσός βύθισης
Πάχος του νικελίου/του χρυσού Au: 0.03µm (λεπτό) Νι 24µm
RoHS που απαιτείται Ναι
Famability 94-V0
Δοκιμή θερμικού κλονισμού Πέρασμα, -25℃±125℃, 1000 κύκλοι.
Θερμική πίεση Πέρασμα, 300±5℃, 10 δευτερόλεπτα, 3 κύκλοι. Καμία απελασματοποίηση, καμία δημιουργία φουσκαλών.
Λειτουργία 100% ηλεκτρική δοκιμή περασμάτων
Εργασία Συμμόρφωση με ΕΠΙ-α-600H & ΕΠΙ-6013C την κατηγορία 2

Ενιαίος πίνακας PCB στρώματος FR4 stiffner εύκαμπτος με άσπρο Silkscreen 0

Ενιαίος πίνακας PCB στρώματος FR4 stiffner εύκαμπτος με άσπρο Silkscreen 1

Χαρακτηριστικά γνωρίσματα και οφέλη

Άριστη ευελιξία

Μείωση του όγκου

Μείωση βάρους

Συνέπεια της συνέλευσης

Αυξανόμενη αξιοπιστία

Το τέλος να είναι ολόκληρο που συγκολλάται μπορεί

Χαμηλότερο κόστος

Συνοχή της επεξεργασίας

Γρήγορη και έγκαιρη παράδοση

Επιλέξιμο ποσοστό προϊόντων πρώτης παραγωγής: >95%

Εφαρμογές

Λουρίδα λαμπτήρων παιχνιδιών, FFC για το βιομηχανικό εξοπλισμό ελέγχου, ταμπλετών μαλακός πίνακας οθόνης PC χωρητικός

Συστατικά ενός εύκαμπτου κυκλώματος

Ένα εύκαμπτο κύκλωμα αποτελείται από το φύλλο αλουμινίου χαλκού, διηλεκτρικό substrate+ coverlay και συγκολλητικό.

Το φύλλο αλουμινίου χαλκού είναι διαθέσιμο σε δύο διαφορετικούς τύπους χαλκών: Χαλκός των ΕΔ και χαλκός RA.

Ο χαλκός των ΕΔ είναι ένα ηλεκτρο-κατατεθειμένο φύλλο αλουμινίου χαλκού (των ΕΔ) παραχθε'ν με τον ίδιο τρόπο όπως το φύλλο αλουμινίου χαλκού που χρησιμοποιείται για τους άκαμπτους τυπωμένους πίνακες κυκλωμάτων. Αυτό επίσης σημαίνει ότι ο χαλκός «αντιμετωπίζεται», δηλ., αυτό έχει μια ελαφρώς τραχιά επιφάνεια σε μια πλευρά, η οποία εξασφαλίζει μια καλύτερη προσκόλληση όταν συνδέεται το φύλλο αλουμινίου χαλκού με το υλικό βάσεων.

Ο χαλκός RA είναι ένα κυλημένο και ανοπτημένο φύλλο αλουμινίου χαλκού που παράγεται από τον ηλεκτρολυτικά κατατεθειμένο χαλκό καθόδων, ο οποίος λειώνουν και πετιέται στα πλινθώματα. Τα πλινθώματα είναι πρώτα hot-rolled σε ένα ορισμένο μέγεθος και αλέθονται σε όλες τις επιφάνειες. Ο χαλκός cold-rolled έπειτα και ανοπτείται, έως ότου λαμβάνεται το επιθυμητό πάχος.

Το φύλλο αλουμινίου χαλκού είναι διαθέσιμο στο πάχος 12, 18, 35 και 70 μm.

Πιό κοινός ο διαθέσιμος για το διηλεκτρικό υπόστρωμα και ο coverlay είναι ταινίες polyimide. Αυτό το υλικό μπορεί επίσης να χρησιμοποιηθεί όπως coverlay. Το Polyimide είναι καταλληλότερο για τα εύκαμπτα κυκλώματα λόγω των χαρακτηριστικών του όπως δηλώνεται κατωτέρω:

Η υψηλής θερμοκρασίας αντίσταση επιτρέπει τις διαδικασίες χωρίς καταστροφή των εύκαμπτων κυκλωμάτων

Πολύ καλές ηλεκτρικές ιδιότητες

Καλή χημική αντίσταση

Το Polyimide είναι διαθέσιμο στα πάχη 12,5, 20, 25 και 50 μm.

Τα φύλλα πλαστικού βάσεων για τους άκαμπτους τυπωμένους πίνακες κυκλωμάτων είναι φύλλα αλουμινίου χαλκού που τοποθετούνται σε στρώματα μαζί με τα υλικά βάσεων, η κόλλα που προέρχεται από το υλικό prepreg κατά τη διάρκεια της ελασματοποίησης. Το αντίθετο σε αυτό είναι το εύκαμπτο κύκλωμα όπου η ελασματοποίηση του φύλλου αλουμινίου χαλκού στο υλικό ταινιών επιτυγχάνεται με τη βοήθεια ενός συγκολλητικού συστήματος. Είναι απαραίτητο να διακρίνει μεταξύ δύο κύριων συστημάτων της κόλλας, δηλαδή θερμοπλαστικές και thermoset κόλλες. Η επιλογή υπαγορεύεται εν μέρει από την επεξεργασία, και εν μέρει από την εφαρμογή του τελειωμένου εύκαμπτου κυκλώματος.

Ενιαίος πίνακας PCB στρώματος FR4 stiffner εύκαμπτος με άσπρο Silkscreen 2
Ενιαίος πίνακας PCB στρώματος FR4 stiffner εύκαμπτος με άσπρο Silkscreen 3
Ενιαίος πίνακας PCB στρώματος FR4 stiffner εύκαμπτος με άσπρο Silkscreen 4
