4 στρώματα Rogers RT/duroid 6202 Υβριδικό PCB 1.014mm Χρυσό επιχρισμένο κύκλωμα

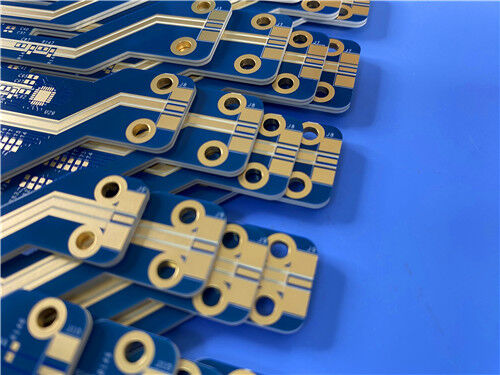

Αυτό το υβριδικό Rogers 4 στρώσεων RT/duroid 6202 PCB είναι σχεδιασμένο για εφαρμογές κυκλωμάτων πολλαπλών στρώσεων μικροκυμάτων και RF υψηλής αξιοπιστίας. Υιοθετεί μια υβριδική στοίβαξη διηλεκτρικού RT/duroid 6202 πάχους 0,127mm, φύλλου συγκόλλησης PP πάχους 0,381mm και υποστρώματος FR-4 πάχους 0,4mm, σχηματίζοντας συνολικό πιεζόμενο πάχος 1,014mm. Το PCB διαθέτει εσωτερικό χαλκό 0,5oz και εξωτερικό χαλκό 1oz, σε συνδυασμό με επιφανειακή επεξεργασία επιχρύσωσης εμβάπτισης, μπλε μάσκα συγκόλλησης και λευκή μεταξοτυπία για σταθερή αγωγιμότητα και σαφή σήμανση κυκλώματος. Κατασκευασμένο σύμφωνα με αυστηρά πρότυπα IPC-6012 Class 3, υιοθετεί πάχος χαλκού οπών 25μm, οπές με ρητίνη και τεχνολογία electroplated filled via-in-pad για να διασφαλίσει εξαιρετική δομική ακεραιότητα. Εξοπλισμένο με ακμές επεξεργασίας, οπές τοποθέτησης και σημεία οπτικής ευθυγράμμισης, αυτό το PCB υψηλής συχνότητας 110mm x 35mm υποστηρίζει ακριβή συναρμολόγηση και μαζική παραγωγή, ιδανικό για συστήματα αεροδιαστημικής, ραντάρ και συστήματα ακριβείας επικοινωνιών.

PCB Προδιαγραφές

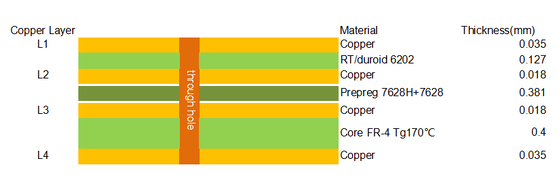

Στοίβαξη PCB

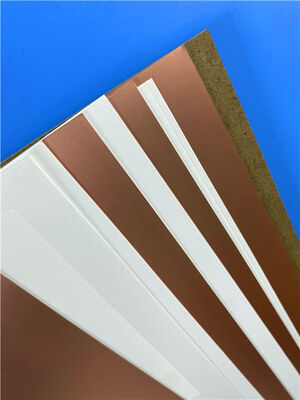

Εισαγωγή Υλικού RT/duroid 6202

Το RT/duroid 6202 είναι ένα επαγγελματικό υλικό χαμηλών απωλειών υψηλής συχνότητας από την Rogers, προσαρμοσμένο για σύνθετες δομές μικροκυμάτων και πολυστρωματικά κυκλώματα RF υψηλής ακρίβειας. Ενισχυμένο με βελτιστοποιημένες υαλοΐνες, το υλικό διαθέτει εξαιρετικά χαμηλή θερμική συρρίκνωση και εξαιρετική σταθερότητα διαστάσεων. Υποστηρίζει αυστηρό έλεγχο διηλεκτρικής σταθεράς και πάχους, μαζί με έναν εξαιρετικά χαμηλό θερμικό συντελεστή διηλεκτρικής σταθεράς. Αυτές οι βασικές ιδιότητες διασφαλίζουν εξαιρετικά σταθερή ηλεκτρική απόδοση σε ευρείες θερμοκρασιακές διακυμάνσεις, μειώνοντας αποτελεσματικά την εξασθένηση σήματος υψηλής συχνότητας και διατηρώντας συνεπή ακεραιότητα σήματος κατά τη μακροχρόνια λειτουργία.

Σε αντίθεση με τα συνηθισμένα υποστρώματα υψηλής συχνότητας, το RT/duroid 6202 προσφέρει εξαιρετική μηχανική συμβατότητα με το χάλκινο φύλλο, με ταιριαστό συντελεστή διαστολής στο επίπεδο και ελάχιστη συρρίκνωση κατά την χάραξη. Αποφεύγει την απόκλιση τοποθέτησης κατά τη μαζική παραγωγή και εξαλείφει την ανάγκη για δευτερεύουσα διπλή χάραξη, βελτιώνοντας σημαντικά την ακρίβεια κατασκευής και το ποσοστό απόδοσης. Υποστηρίζοντας ευέλικτες επιλογές χάλκινου φύλλου που κυμαίνονται από 0,5oz έως 2oz, το υλικό προσαρμόζεται σε επίπεδες, μη επίπεδες και σύνθετες σχεδιάσεις στοίβαξης πολλαπλών στρώσεων. Έχει γίνει ένα κύριο υπόστρωμα υψηλής αξιοπιστίας για εξοπλισμό αεροδιαστημικής, άμυνας, ραντάρ και ακριβείας δορυφορικών επικοινωνιών.

Βασικά Χαρακτηριστικά Απόδοσης

Εξαιρετικά Χαμηλές Απώλειες Υψηλής Συχνότητας: Παρέχει εξαιρετική απόδοση μετάδοσης σήματος με ελάχιστη εξασθένηση, προσαρμοζόμενο πλήρως στις απαιτήσεις λειτουργίας κυκλωμάτων μικροκυμάτων και χιλιοστομετρικών κυμάτων υψηλής συχνότητας.

Ανώτερη Σταθερότητα Διαστάσεων: Χαμηλός ρυθμός θερμικής διαστολής και εξαιρετικά χαμηλή συρρίκνωση κατά την χάραξη διατηρούν ακριβείς ανοχές τοποθέτησης κυκλώματος, υποστηρίζοντας παραγωγή λεπτών γραμμών υψηλής ακρίβειας.

Σταθερές Ηλεκτρικές Παράμετροι: Διαθέτει αυστηρή ανοχή Dk και εξαιρετικά χαμηλή θερμοκρασιακή μετατόπιση, διασφαλίζοντας συνεπή διηλεκτρική απόδοση σε σύνθετα σενάρια θερμοκρασιακών διακυμάνσεων.

Διαδικασία Οπών Υψηλής Αξιοπιστίας: Οι οπές με ρητίνη και η τεχνολογία electroplated filled via-in-pad εξαλείφουν τις κοίλες οπές, ενισχύοντας τη δομική στεγανότητα, τη σταθερότητα αγωγιμότητας και την αξιοπιστία συγκόλλησης.

Πλεονέκτημα Υβριδικής Δομής: Συνδυάζει την απόδοση υψηλής συχνότητας του RT/duroid 6202 με την αποδοτικότητα κόστους του FR-4, εξισορροπώντας την επαγγελματική απόδοση RF και την εμπορική οικονομική αποδοτικότητα.

Τυπικές Εφαρμογές

• Κεραίες Φασικής Διάταξης
• Επίγεια και Αερομεταφερόμενα Συστήματα Ραντάρ
• Κεραίες Συστήματος Παγκόσμιας Θέσης
• Πίνακες Τροφοδοσίας
• Σύνθετα Πολυστρωματικά Κυκλώματα Υψηλής Αξιοπιστίας
• Συστήματα Αποφυγής Σύγκρουσης Εμπορικών Αεροσκαφών
• Δίκτυα Διαμόρφωσης Δέσμης

Συμπέρασμα

Κατασκευασμένο με υψηλής ποιότητας υλικό διηλεκτρικού υψηλής συχνότητας Rogers RT/duroid 6202, προηγμένη επεξεργασία filled-via και κατασκευή βαθμού IPC Class 3, αυτό το 4-στρώμα υβριδικό PCB προσφέρει συνεπή ηλεκτρική απόδοση χαμηλών απωλειών, ακριβή σταθερότητα διαστάσεων και ανώτερη θερμική αξιοπιστία. Ξεπερνά αποτελεσματικά τους περιορισμούς απωλειών σήματος και ακρίβειας των συμβατικών πλακετών FR-4 υπό συνθήκες λειτουργίας υψηλής συχνότητας. Συνδυάζοντας ένα επαγγελματικό υπόστρωμα ποιότητας μικροκυμάτων με μια οικονομικά αποδοτική δομή FR-4, αυτή η υβριδική κατασκευή βελτιστοποιεί τη συνολική απόδοση και την προσιτότητα, λειτουργώντας ως μια εξαιρετικά αξιόπιστη λύση για εφαρμογές αεροδιαστημικής, δορυφορικών επικοινωνιών, ακριβείας ραντάρ και σύνθετων πολυστρωματικών κυκλωμάτων RF.
