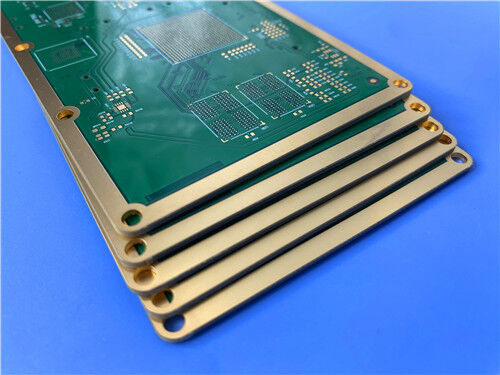

RO3003 + Tg170 FR-4 Υβριδική πλακέτα κυκλωμάτων υψηλής συχνότητας PTFE γεμάτη κεραμικά PCB τεσσάρων στρωμάτων

Κατασκευασμένο ως υβριδική επιφάνεια κυκλωμάτων, αυτό το προσαρμοσμένο 4 στρώματα PCB ζευγάρια 10mil RogersRO3003Το τελικό πάχος πιέσεως φτάνει τα 0,694mm, με βάρος 1oz χαλκού που εφαρμόζεται σε κάθε στρώμα.το σύνολο περιλαμβάνει πέντε διαφορετικά σχέδια PCB (συνολικά 5 κομμάτια). Έρχεται με πράσινη μάσκα συγκόλλησης εκτυπωμένη με λευκή μεταξοειδές και βύθιση χρυσού επιφάνειας για να εξασφαλίσει καλή συγκόλληση και αντιοξειδωτική απόδοση.Ένα ξεχωριστό χαρακτηριστικό είναι οι ελεγχόμενες σε βάθος αυλακώσεις που κατευθύνονται από το L2 στο L4Συνδυάζοντας τις αντοχές υψηλής συχνότητας του RO3003 και τη δομική αντοχή του FR-4, αυτή η υβριδική πλακέτα έχει σχεδιαστεί για εμπορικά συστήματα μικροκυμάτων και ραδιοσυχνοτήτων.

Προδιαγραφές PCB

Με την στοίβαση υποστρώματος υψηλής συχνότητας Rogers RO3003 και FR-4 υψηλής Tg, αυτό το 4-στρωτό υβριδικό PCB επιτυγχάνει μια καλή ισορροπία μεταξύ υψηλής ραδιοσυχνοτήτων ηλεκτρικής απόδοσης και σταθερής μηχανικής ακεραιότητας.Η λαμινοποίηση ακριβείας και η εξατομικευμένη μηχανική εγγυώνται σταθερές διαστάσεις και αξιόπιστη λειτουργία κυκλωμάτων για σύνθετα σχέδια ραδιοσυχνοτήτων.

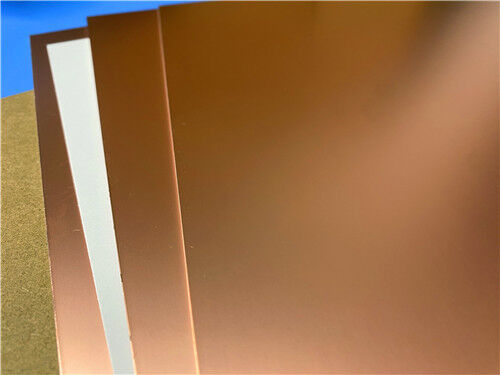

Rogers RO3003 Υψηλής Συχνότητας Λαμινάτο

Το RO3003 ανήκει στην οικογένεια RO3000, κεραμικά γεμάτα σύνθετα στρώματα PTFE που έχουν σχεδιαστεί για εμπορικές εφαρμογές μικροκυμάτων και ραδιοσυχνοτήτων.Η σειρά RO3000 προσφέρει σταθερές ηλεκτρικές και μηχανικές ιδιότητες σε ανταγωνιστικές τιμέςΈνα αξιοσημείωτο χαρακτηριστικό: τα μηχανικά χαρακτηριστικά του παραμένουν αμετάβλητα ακόμη και όταν αλλάζει μεταξύ διαφορετικών διηλεκτρικών σταθερών.Αυτό επιτρέπει στους σχεδιαστές να κατασκευάζουν πλακάκια πολλαπλών στρωμάτων με μικτά διηλεκτρικά υλικά σε ξεχωριστά στρώματαΧωρίς να αντιμετωπίσουμε προβλήματα διαστρέβλωσης ή αξιοπιστίας.

Το RO3003 διατηρεί συντελεστή θερμικής διαστολής (CTE) 17 ppm/°C τόσο στους άξονες X όσο και στους άξονες Y, ο οποίος αντιστοιχεί στενά στο ποσοστό θερμικής διαστολής του χαλκού.η τυπική συρρίκνωση μετά την χαρακτική και τη μαγειρική παραμένει κάτω από το 0Η CTE του άξονα Z διαβάζει 24 ppm/°C, υποστηρίζοντας αξιόπιστη επιφάνεια διάτρησης με επιχρίσματα ακόμη και κάτω από σκληρούς θερμικούς κύκλους.Το RO3003 διατηρεί επίσης πολύ σταθερή διηλεκτρική σταθερά σε μεταβολές θερμοκρασίαςΗ κατασκευή μπορεί να ακολουθήσει τις τυπικές ροές εργασίας PCB PTFE, με μόνο μικρές προσαρμογές που αναφέρονται στην επίσημη κατευθυντήρια γραμμή κατασκευής για υλικά υψηλής συχνότητας RO3000.

Βασικά υλικά οφέλη

• Σταθερές μηχανικές ιδιότητες σε διάφορες τιμές Dk, που υποστηρίζουν ευέλικτες πολυεπίπεδες υβριδικές συσσώρευσεις
• Ο άξονας X/Y CTE ταιριάζει με χαλκό, διατηρώντας ελάχιστη συρρίκνωση χαρακτικής και σταθερές διαστάσεις
• Η χαμηλή CTE στον άξονα Z βελτιώνει την αξιοπιστία της επιχρισμένης διάτρησης σε ακραίες θερμικές συνθήκες
• Η διηλεκτρική σταθερά παραμένει σταθερή με τη διακύμανση της θερμοκρασίας για τη διατήρηση σταθερής απόδοσης ραδιοσυχνοτήτων
• Συμβατό με τις συμβατικές διαδικασίες κατασκευής PCB από PTFE, απλοποιώντας την παραγωγή
• Η υβριδική συσσώρευση με Tg170 FR-4 εξισορροπεί την απόδοση σήματος υψηλής συχνότητας και τη μηχανική αντοχή

Τυπικές εφαρμογές

Χάρη στην σταθερή διηλεκτρική συμπεριφορά του, την ισχυρή θερμική αντίσταση και τον ακριβή έλεγχο των διαστάσεων, αυτό το υβριδικό RO3003 PCB 4 στρωμάτων εξυπηρετεί πολλούς εμπορικούς κλάδους μικροκυμάτων και ασύρματων ραδιοκυμάτων:

• Συστήματα ραντάρ αυτοκινήτων
• Άντενες δορυφορικών GPS
• Συστήματα κυτταρικής επικοινωνίας: ενισχυτές ισχύος και κεραίες σταθμών βάσης
• Άλλες κεραίες για ασύρματη επικοινωνία
• Ηλεκτρονικό υλικό δορυφορικής απευθείας μετάδοσης
• Σύνδεσμοι δεδομένων καλωδιακού συστήματος
• Μηχανές αναγνώρισης μετρητών εξ αποστάσεως
• Υψηλής συχνότητας ηλεκτρικές συσκευές υποβάθρου

Συμπεράσματα

Αυτό το προσαρμοσμένο 4-στρωματο υβριδικό PCB συνδυάζει 10mil Rogers RO3003 κεραμικό γεμάτο PTFE και Tg170 FR-4. Κάθε στρώμα χρησιμοποιεί 1 ουγκιά χαλκό, φινιρισμένο με πράσινη μάσκα συγκόλλησης, λευκή μεταξοειδής οθόνη και καταδύσιμο χρυσό.Οι μη επικάλυψη βαθιάς ελεγχόμενων αυλακώσεις μεταξύ L2 και L4 είναι προσαρμοσμένα με μηχανήματα για να ανταποκρίνονται σε εξειδικευμένες απαιτήσεις κυκλώματος ραδιοσυχνοτήτωνΤο RO3003 προσφέρει εξαιρετική θερμική σταθερότητα και χαμηλή συρρίκνωση, ενώ το FR-4 προσθέτει μηχανική ακαμψία.δορυφορική επικοινωνία, κυτταρικών σταθμών βάσης και άλλων έργων μικροκυμάτων και ραδιοφωνίας.
