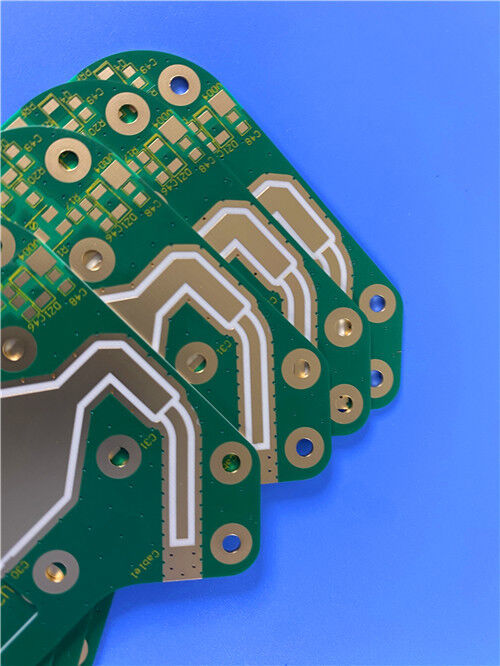

Αυτό το προσαρμοσμένο 2 στρώματα άκαμπτο Rogers AD250C PCB είναι μια υψηλής απόδοσης υψηλής συχνότητας πλακέτα κυκλωμάτων με ένα πάχος 0,6mm τελικό, 1 ουγκιά εξωτερικό βάρος χαλκού, καθαρό χρυσό επιφάνεια φινίρισμα,και διπλής όψης πράσινη μάσκα συγκόλλησηςΧτισμένο σε υψηλής ποιότητας υποστρώμα PTFE AD250C ενισχυμένο με γυαλί με σταθερά χαρακτηριστικά χαμηλής απώλειας DK 2,5 και εξαιρετικά χαμηλή απόδοση PIM -159 dBc,το εν λόγω PCB κατασκευάζεται σύμφωνα με τα πρότυπα IPC-Class-2 με 100% ηλεκτρική δοκιμή πριν από την αποστολήΟπτικοποιημένο για ασύρματη λειτουργία υψηλής συχνότητας, χρησιμοποιείται ευρέως για κεραίες κυτταρικών σταθμών βάσης, συστήματα τηλεματικής αυτοκινήτων και εμπορικές κεραίες δορυφορικού ραδιοφώνου, παρέχοντας σταθερή, σταθερή και σταθερή λειτουργία.υψηλής απόδοσης και αξιόπιστης απόδοσης κεραίας για παγκόσμια έργα ασύρματης επικοινωνίας.
Προδιαγραφές PCB
| Τμήμα προδιαγραφής |
Λεπτομερείς παράμετροι |
| Βασικό υλικό |
Ροζέρς AD250C υψηλής συχνότητας κεραία λαμινίτη |
| Διαμόρφωση στρώματος |
Δύο στρώσεις άκαμπτων PCB |
| Διάμετροι του πίνακα |
550,36 mm × 76,2 mm (± 0,15 mm ανοχή, 1PCS) |
| Ελάχιστο ίχνος / χώρος |
4/6 ml |
| Ελάχιστο μέγεθος τρύπας |
00,4 mm |
| Μέσω τύπου |
Μόνο διατρυπές, χωρίς τυφλές / θαμμένες σωλήνες |
| Δάχος τελικής σανίδας |
0.6mm |
| Εξωτερικό στρώμα Βάρος χαλκού |
1 ουγκιά φτιαγμένο χαλκό |
| Μέσα από πάχος επικάλυψης |
20 μm |
| Τελεία επιφάνειας |
Πλαστική καθαρού χρυσού |
| Σιδερένιο |
Πάνω: Κίτρινο, Κάτω: Κανένα |
| Μάσκα συγκόλλησης |
Διπλής όψης πράσινη μάσκα συγκόλλησης |
| Δοκιμή πριν από την αποστολή |
100% πλήρης ηλεκτρική δοκιμή |
Δύο στρώσεις PCB
| Δομή στρώματος |
Υλικό και πάχος |
| Επάνω στρώμα χαλκού |
35 μm αγωγό χαλκό φύλλο |
| Υπόστρωμα διηλεκτρικού πυρήνα |
Υποστρώμα AD250C, 0,508 mm (20mil) |
| Κάτω στρώμα χαλκού |
35 μm αγωγό χαλκό φύλλο |
Στατιστικές PCB
Αυτό το υψηλής συχνότητας διπλά στρώμα PCB AD250C διαθέτει μια επιστημονικά βελτιστοποιημένη διάταξη στοιχείων και σχεδιασμό διαδρομής κυκλώματος,εξισορρόπηση της συμπαγούς δομικής ολοκλήρωσης και της σταθερής ηλεκτρικής απόδοσης για την πλήρη προσαρμογή στις συνθήκες λειτουργίας της κεραίας υψηλής συχνότητας.
| Στατιστικό στοιχείο |
Ποσότητα / Μορφή |
| Συνολικά στοιχεία |
36 |
| Συνολικά Pads |
51 |
| Μέσα από τρύπες |
24 |
| Πάνω στρώμα SMT Pads |
27 |
| Πλακέτες SMT κάτω στρώματος |
0 |
| Διάδρομοι |
49 |
| Δίκτυα |
2 |

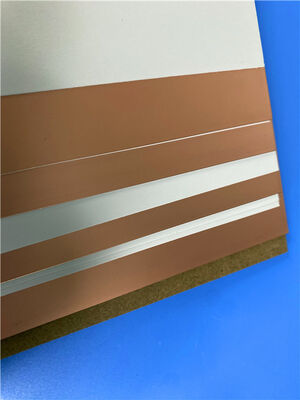

ΕισαγωγήΡοζέρς AD250C στρώμα
Το Rogers AD250C είναι ένα ειδικό πλαστικό πλάσμα από σύνθετο PTFE ενισχυμένο με υφασμένη ίνες γυαλιού,ειδικά κατασκευασμένο για να ανταποκρίνεται στις αυστηρές απαιτήσεις απόδοσης των σύγχρονων αγορών ασύρματων κερατών υψηλής συχνότηταςΔιαθέτει ακριβώς βαθμονωμένες διηλεκτρικές ιδιότητες, ελάχιστη απώλεια σήματος υψηλής συχνότητας και εξαιρετική σταθερότητα PIM.αποτελεσματική εξάλειψη της στρέβλωσης του σήματος και της εξασθένισης της συχνότητας κατά τη συνεχή λειτουργία υψηλών ταχυτήτωνΗ ενσωματωμένη ενίσχυση υφασμένου γυαλιού βελτιώνει σημαντικά την κατασκευαστική ικανότητα, επιτρέποντας εξορθολογισμένη παραγωγή PCB και σταθερή υψηλή παραγωγή για μαζική παραγωγή.
Αυτό το επαγγελματικό διηλεκτρικό υλικό ποιότητας κεραίας υποστηρίζει δύο επιλογές χαλκού: τυποποιημένο χαλκό ηλεκτροθεραπείας (ED) και αντίστροφο μεταποιημένο χαλκό ED.Και οι δύο διαμορφώσεις ελαχιστοποιούν αποτελεσματικά τις απώλειες μετάδοσης κυκλωμάτων και σταθεροποιούν τις επιδόσεις PIM της κεραίας, μειώνοντας δραστικά τα ελαττώματα παραγωγής και την υποβάθμιση της απόδοσης που προκαλούνται από παθητικές παρεμβολές διατροποποίησης σε συσκευές ασύρματης επικοινωνίας.
AD250 ΥλικόΠλεονεκτήματα & Οφέλη
Σε σύγκριση με τα συμβατικάΠυροσβεστήρες FR4, αυτή η πλακέτα υψηλής συχνότητας Rogers AD250C προσφέρει βασικά οφέλη για εφαρμογές ασύρματων κερατών:
Υπερ-χαμηλή απώλεια σήματος: Ο χαμηλός συντελεστής διάσπασης διατηρεί την ακεραιότητα του σήματος σε υψηλές συχνότητες.
Σταθερή διηλεκτρική σταθερά: Η σταθερή DK αποτρέπει τη μετατόπιση της συχνότητας σε συνθήκες λειτουργίας.
Εξαιρετική χαμηλή απόδοση PIM: Μειώνει την παθητική διαμόρφωση για καθαρότερα σήματα κεραίας.
Καλή σταθερότητα διαστάσεων: Η χαμηλή απορρόφηση υγρασίας διατηρεί την ακρίβεια σε διαφορετικά περιβάλλοντα.
Δυνατή περιβαλλοντική αντοχή: Η υψηλή Tg και το καθαρό χρυσό φινίρισμα παρέχουν αξιόπιστες εξωτερικές επιδόσεις.
Αξιόπιστος έλεγχος ποιότητας: κατασκευή IPC-Class-2 και 100% ηλεκτρική δοκιμή αποτρέπουν τα ανοιχτά/μικρά ελαττώματα.
ΤυπικόΣενάρια εφαρμογής
Με τα χαρακτηριστικά της χαμηλής απώλειας, χαμηλού PIM και υψηλής σταθερότητας, το Rogers AD250C 2 στρώσεων άκαμπτο PCB χρησιμοποιείται ευρέως σε ασύρματες κεραίες υψηλής ακρίβειας και εξοπλισμό συστημάτων επικοινωνίας:
Αντένες κυτταρικού σταθμού βάσης: ιδανικές για μονάδες κεραίας κυτταρικής υποδομής 4G/5G, εξασφαλίζοντας σταθερή, υψηλής απόδοσης κάλυψη σήματος και μετάδοση για δίκτυα επικοινωνίας.
Συστήματα κεραίας τηλεματικής αυτοκινήτων: προσαρμόζεται σε περίπλοκα περιβάλλοντα λειτουργίας οχημάτων, υποστηρίζοντας σταθερή ασύρματη επικοινωνία και λήψη σήματος πλοήγησης για έξυπνα συστήματα αυτοκινήτων.
Εμπορικές κεραίες δορυφορικού ραδιοφώνου: Επιτρέπει τη μετάδοση δορυφορικού σήματος με χαμηλή απώλεια, βελτιώνοντας την ευαισθησία λήψης σήματος και την ικανότητα κατά των παρεμβολών για δορυφορικές συσκευές ραδιοφώνου.
Συμπεράσματα
Παρέχουμε επαγγελματικές εξατομικευμένες υπηρεσίες κατασκευής για τα υψηλής συχνότητας PCB Rogers AD250C, ακολουθώντας αυστηρά τις προδιαγραφές ποιότητας IPC-Class-2.Υποστηρίζουμε την παγκόσμια αποστολή και την ευέλικτη προσαρμογή του μεγέθους της πλακέτας, τεχνικές παραμέτρους και επεξεργασίες επιφάνειας, προσφέροντας αξιόπιστες λύσεις PCB για κατασκευαστές εξοπλισμού ασύρματης επικοινωνίας, προγραμματιστές κερατών και ομάδες ηλεκτρονικών μηχανικών σε όλο τον κόσμο.Είτε για επαλήθευση πρωτοτύπου είτε για μαζική παραγωγή, τα PCB AD250C μας προσφέρουν υψηλή απόδοση, χαμηλή απώλεια σήματος και μακροπρόθεσμη σταθερή απόδοση για όλα τα έργα κεραίας υψηλής συχνότητας.
