2 στρώσεις Rogers RO4360G2 PCB High Dk Laminate Low Loss RF Board

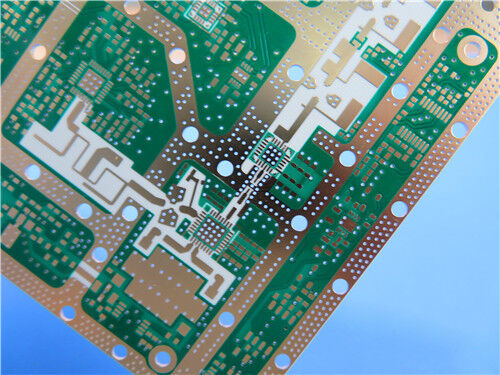

Αυτό το προσαρμοσμένο άκαμπτο PCB 2 επιπέδων κατασκευάζεται με αυθεντικό κεραμικό πολυστρωματικό υλικό υψηλής συχνότητας Rogers RO4360G2 από υδρογονάνθρακα, σχεδιασμένο για σταθερή απόδοση ραδιοσυχνοτήτων σε υλικό κινητής επικοινωνίας. Με τελικό πάχος 0,4 mm και συμπαγές μέγεθος πλακέτας 48,9 mm × 95,4 mm, αυτή η πλακέτα κυκλώματος υιοθετεί το βιομηχανικό φινίρισμα επιφάνειας ENEPIG, την πράσινη επάνω μάσκα συγκόλλησης και τη λευκή επάνω μεταξοτυπία. Χτισμένο με καθαρές διόδους οπών και ακριβή δρομολόγηση λεπτών γραμμών 5/7 mil, η πλακέτα πληροί τα αυστηρά πρότυπα ποιότητας IPC-Class-2 και υποβάλλεται σε 100% ηλεκτρικό έλεγχο πριν από την αποστολή. Εξισορρόπηση αξιόπιστης απόδοσης υψηλής συχνότητας καιFR-4συμβατή δυνατότητα επεξεργασίας, αυτό το PCB RO4360G2 είναι μια πρακτική, οικονομικά αποδοτική λύση για ενισχυτές ισχύος σταθμών βάσης και σχέδια πομποδέκτη μικρών κυψελών.

Προδιαγραφές PCB

Αυτό το PCB 2 επιπέδων RO4360G2 διαθέτει μια απλοποιημένη δομή διαμπερούς οπής χωρίς τυφλές διόδους, παρέχοντας σταθερή μετάδοση σήματος για κυκλώματα ραδιοσυχνοτήτων μέσης έως υψηλής συχνότητας. Όλες οι παράμετροι κατασκευής ακολουθούν τις τυπικές βιομηχανικές ανοχές για να εξασφαλίσουν επαναλαμβανόμενα αποτελέσματα παραγωγής πρωτοτύπων και παρτίδων.

Δομή στοίβαξης PCB

Η πλακέτα υιοθετεί μια συμμετρική στοίβαξη 2 επιπέδων με υπόστρωμα πυρήνα 12mil RO4360G2. Η ισορροπημένη δομή χαλκού και διηλεκτρικού συστήματος παρέχει σταθερή απόδοση θερμικής διαστολής και διατηρεί σταθερές διηλεκτρικές ιδιότητες κατά τη συναρμολόγηση και τη μακροχρόνια λειτουργία.

Στατιστική PCB

Αυτό το PCB RF έχει σχεδιαστεί για συμπαγείς διατάξεις κυκλωμάτων επικοινωνίας, με τοποθέτηση εξαρτημάτων βελτιστοποιημένη για εφαρμογές μικρών κυψελών και ενισχυτών ισχύος. Τ

Σχετικά με το υλικό Rogers RO4360G2

Το RO4360G2 είναι ένα ενισχυμένο με γυαλί, με υδρογονανθρακικό κεραμικό θερμοσκληρυνόμενο πολυστρωματικό υλικό που αναπτύχθηκε από την Rogers. Παρέχει έναν ισορροπημένο συνδυασμό απόδοσης υψηλής συχνότητας και ικανότητας κατασκευής, ξεχωρίζοντας ως το πρώτο θερμοσκληρυνόμενο πολυστρωματικό υλικό υψηλής Dk που υποστηρίζει επεξεργασία τύπου FR-4. Το υλικό υποστηρίζει διαδικασίες συναρμολόγησης χωρίς μόλυβδο και παρέχει βελτιωμένη ακαμψία για αξιόπιστη πολυστρωματική κατασκευή, μειώνοντας αποτελεσματικά το συνολικό κόστος υλικού και κατασκευής. Μπορεί να συνδυαστεί ελεύθερα με προεμποτίσματα της σειράς RO440 και άλλα ελάσματα της σειράς RO4000 χαμηλής ποιότητας Dk για να ανταποκρίνεται στις διαφορετικές απαιτήσεις σχεδιασμού πολλαπλών στρώσεων RF.

Ιδιότητες RO4360G2

Οφέλη προϊόντος

Οι μοναδικές ιδιότητες υλικού και η συμβατότητα διεργασιών του RO4360G2 φέρνουν πρακτικά πλεονεκτήματα για την εμπορική παραγωγή και σχεδιασμό επικοινωνίας ραδιοσυχνοτήτων:

Μεγαλύτερη ευελιξία σχεδιασμού για συμπαγείς διατάξεις κυκλωμάτων ραδιοσυχνοτήτων υψηλής Dk, κατάλληλες για μικροσκοπικές συσκευές επικοινωνίας

Σταθερή απόδοση διαμπερούς οπής, μειώνοντας τους κινδύνους αστοχίας κατά τη μακροχρόνια λειτουργία υψηλής ισχύος

Πλήρως συμβατό με αυτοματοποιημένες γραμμές συναρμολόγησης, βελτιώνοντας την απόδοση παραγωγής για μαζική παραγωγή

Υποστηρίζει επεξεργασία χωρίς μόλυβδο, πληρώντας τα παγκόσμια περιβαλλοντικά και βιομηχανικά πρότυπα συναρμολόγησης

Οικονομική λύση υλικού με σταθερές αλυσίδες εφοδιασμού και μικρότερους χρόνους παράδοσης σε σύγκριση με τα παραδοσιακά υποστρώματα υψηλής συχνότητας

Τυπικές Εφαρμογές

Αυτό2 στρώσεωνΤο RO4360G2 PCB στοχεύει σε σενάρια εμπορικής υποδομής ασύρματης επικοινωνίας που απαιτούν σταθερή απόδοση υψηλής συχνότητας και αποδοτικότητα κόστους:

• Ενισχυτές ισχύος σταθμού βάσης
• Μικροκυτταρικοί πομποδέκτες

Σύναψη

Αυτό το προσαρμοσμένο άκαμπτο PCB της Rogers RO4360G2 προσφέρει αξιόπιστη απόδοση υψηλής συχνότητας για έργα υποδομής κινητής τηλεφωνίας. Συνδυάζοντας υψηλή διηλεκτρική σταθερά, χαμηλή απώλεια σήματος και ιδιότητες θερμικής διαστολής που ταιριάζουν με τον χαλκό, η πλακέτα παρέχει σταθερή ηλεκτρική έξοδο για εφαρμογές ενισχυτή ισχύος και πομποδέκτη μικρών κυψελών. Συμβατή με τη διαδικασία με τις τυπικές ροές εργασίας FR-4 και πιστοποιημένη με τα πρότυπα IPC-Class-2, κάθε πλακέτα περνάει από πλήρη ηλεκτρική δοκιμή πριν από την παράδοση. Υποστηρίζουμε την αποστολή σε όλο τον κόσμο και παρέχουμε προσαρμοσμένες υπηρεσίες πρωτοτύπων και μαζικής παραγωγής PCB RO4360G2 για πελάτες επικοινωνίας RF.
