Πολυ τυπωμένος στρώμα πίνακας κυκλωμάτων Tg170 FR4 πίνακας 8 PCB στρώματος

MOQ:	1pcs
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-481.V1.0

Υλικό βάσεων:

Αρίθμηση στρώματος:

8 στρώματα

Πάχος PCB:

1.6mm ±0.16

Μέγεθος PCB:

210.72 Χ 212.42mm=1UP

Μάσκα ύλης συγκολλήσεως:

Πράσινος

Silkscreen:

Άσπρος

Βάρος χαλκού:

Η επιφάνεια τελειώνει:

χρυσός βύθισης

Επισημαίνω:

Πολυ τυπωμένος στρώμα πίνακας κυκλωμάτων Tg170 FR4

Tg170 πολυ τυπωμένος στρώμα πίνακας κυκλωμάτων

Tg170 FR4 πίνακας 8 PCB στρώματος

Περιγραφή προϊόντος

Ο πολυστρωματικός τυπωμένος πίνακας κυκλωμάτων πίνακας 8 PCB στρώματος στηρίχτηκε σε Tg170 FR-4 με το χρυσό βύθισης για την ασύρματη επικοινωνία.

1.1 γενική περιγραφή

Αυτό είναι ένας τύπος 8 τυπωμένου στρώμα πίνακα κυκλωμάτων που στηρίζεται στο υπόστρωμα FR-4 Tg170 για την εφαρμογή της ασύρματης επικοινωνίας. Είναι 1,6 χιλ. παχύ με το λευκό στην πράσινους μάσκα ύλης συγκολλήσεως και το χρυσό βύθισης στα μαξιλάρια. Το υλικό βάσεων είναι από τον ανεφοδιασμό 1 ITEQ επάνω στον πίνακα ανά επιτροπή. Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 20 επιτροπές συσκευάζονται για την αποστολή.

1.2 χαρακτηριστικά γνωρίσματα και οφέλη

Υλικό βιομηχανικών προτύπων με υψηλό Tg (175℃ από DSC) και την άριστη θερμική αξιοπιστία.

Υψηλό solderability, κανένα να τονίσει των πινάκων κυκλωμάτων και λιγότερη μόλυνση της επιφάνειας PCB.

Ηλεκτρική δοκιμή και δοκιμή υψηλής τάσης

Γρήγορη και έγκαιρη παράδοση

Χρήμα-διάσωση, ανησυχία-σώζοντας και Labor-saving

Δωρεάν δοκιμή πρωτοτύπων PCB

1.3 εφαρμογές

Τηλεοπτική επιτήρηση

Μετατροπείς

Ηλεκτρικός μετατροπέας

Ενσωματωμένες εφαρμογές συστημάτων

1.4 φύλλο παραμέτρου και στοιχείων

Αριθμός στρωμάτων	8
Τύπος πινάκων	Πολυστρωματικό PCB
Μέγεθος πινάκων	210.72 Χ 212.42mm=1UP
Πάχος πινάκων	1,60 χιλ. +/0,16
Υλικό πινάκων	FR-4
Υλικός προμηθευτής πινάκων	ITEQ
Αξία Tg του υλικού πινάκων	170℃

Πάχος $cu PTH	≥20 um
Εσωτερικό $cu Iayer thicknes	um 35 (1oz)
Πάχος $cu επιφάνειας	um 35 (1oz)

Ο τύπος μασκών ύλης συγκολλήσεως και διαμορφώνει το αριθ.	LPSM, PSR-2000GT600D
Προμηθευτής μασκών ύλης συγκολλήσεως	TAIYO
Χρώμα μασκών ύλης συγκολλήσεως	Πράσινος
Αριθμός μασκών ύλης συγκολλήσεως	2
Πάχος της μάσκας ύλης συγκολλήσεως	um 14

Τύπος μελανιού Silkscreen	IJR-4000 MW300
Προμηθευτής Silkscreen	TAIYO
Χρώμα Silkscreen	Άσπρος
Αριθμός Silkscreen	1

Ίχνος Mininum (mil)	5,8 mil
Η ελάχιστη Gap (mil)	5,4 mil

Η επιφάνεια τελειώνει	Χρυσός βύθισης
RoHS που απαιτείται	Ναι
Warpage	0,25%
Δοκιμή θερμικού κλονισμού	Πέρασμα, 288±5℃, 10 δευτερόλεπτα, 3 κύκλοι. Καμία απελασματοποίηση, καμία δημιουργία φουσκαλών.
Δοκιμή Solderablity	Πέρασμα, 255±5℃, 5 δευτερόλεπτα που βρέχει την περιοχή λιγότερο 95%
Λειτουργία	100% ηλεκτρική δοκιμή περασμάτων
Εργασία	Συμμόρφωση με ΕΠΙ-α-600H & ΕΠΙ-6012C την κατηγορία 2
Πίνακας τρυπανιών (χιλ.)
T1	0,450
T2	0,600
T3	0,800
T4	0,900
T5	0,950
T6	1,000
T7	1,250
T8	1,300
T9	1,400
T10	1,600
T11	1,700
T12	2,000
T13	2,550
T14	3,000
T15	3,250
T16	3,500

1.5 σχέδιο για την κατασκευή (5)

Τμηματικό αριθ.	Διαδικασία	Στοιχείο	Ικανότητα κατασκευής
			Μεγάλος όγκος (S<100 m="">	Μέσος όγκος (S<10 m="">	Πρωτότυπο (S<1m>
			Μεγάλος όγκος (S<100 m="">	Μέσος όγκος (S<10 m="">	Πρωτότυπο (S<1m>
66	Διαδικασία περιγράμματος	Μέθοδος διαδικασίας περιγράμματος	CNC άλεση, β-ΠΕΡΙΚΟΠΉ, βρύση ξεμπλοκαρίσματος, τρύπες ξεμπλοκαρίσματος, Punching
67		Ελάχιστος δρομολογητής	0.8mm
68		Min.tolerance του περιγράμματος	±0.15mm	±0.13mm	±0.1mm
69		Min.distance του περιγράμματος άλεσης (καμία έκθεση χαλκού)	12mil	10mil	8mil
70		Γωνία της β-ΠΕΡΙΚΟΠΗΣ	βαθμός 20,30,45,60 ±5
71		Βαθμός συμμετρίας της β-ΠΕΡΙΚΟΠΗΣ	±6mil	±5mil	±4mil
72		Ανοχή του υπόλοιπου πάχους της β-ΠΕΡΙΚΟΠΗΣ	±6mil	±5mil	±4mil
73		Ανοχή Chamfer της γωνίας του χρυσού δάχτυλου	±5 βαθμός	±5 βαθμός	±5 βαθμός
74		Ανοχή του υπόλοιπου πάχους της άκρης λοξοτμήσεων του χρυσού δάχτυλου	±5mil	±5mil	±5mil
75		Ελάχιστη ακτίνα της εσωτερικής γωνίας	0.4mm
76		Ελάχιστη απόσταση από την άκρη που κόβει (καμία έκθεση χαλκού)	18mil (1.6mm παχύς, κόπτης β-αυλακιού 20 βαθμού)	14mil (1.6mm παχύς, κόπτης β-αυλακιού 20 βαθμού)	12mil (1.6mm παχύς, κόπτης β-αυλακιού 20 βαθμού)
77			20mil (1.6mm παχύς, κόπτης β-αυλακιού 30 βαθμού)	18mil (1.6mm παχύς, κόπτης β-αυλακιού 30 βαθμού)	16mil (1.6mm παχύς, κόπτης β-αυλακιού 30 βαθμού)
78			24mil (1.6mm παχύς, κόπτης β-αυλακιού 45 βαθμού)	22mil (1.6mm παχύς, κόπτης β-αυλακιού 45 βαθμού)	20mil (1.6mm παχύς, κόπτης β-αυλακιού 45 βαθμού)
79			30mil (1.6mm παχύς, κόπτης β-αυλακιού 60 βαθμού)	28mil (1.6mm παχύς, κόπτης β-αυλακιού 60 βαθμού)	26mil (1.6mm παχύς, κόπτης β-αυλακιού 60 βαθμού)

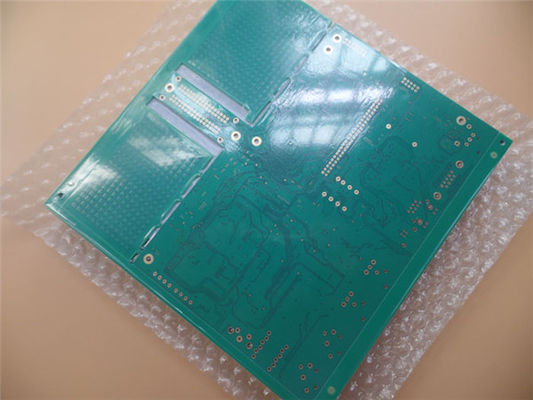

Πολυ τυπωμένος στρώμα πίνακας κυκλωμάτων Tg170 FR4 πίνακας 8 PCB στρώματος 1
