S1000-2M Immersion Gold Printed Circuit High TG PCB με έλεγχο αντίστασης 90 Ωμ

MOQ:	1PCS
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000PCS το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-505.V1.0

Υλικό Βάσης:

FR-4 S1000-2M

Πάχος PCB:

1.63-1.68mm

Βάρος χαλκού:

1 ουγκιά

Φινίρισμα επιφάνειας:

Hasl μολύβδου χωρίς μόλυβδο

Επισημαίνω:

Τυπωμένο υψηλό TG PCB κυκλωμάτων

90Ohm υψηλό TG PCB σύνθετης αντίστασης

IATF16949 υψηλό PCB TG

Περιγραφή προϊόντος

Πίνακας εκτυπωμένων κυκλωμάτων υψηλής Tg (PCB) κατασκευασμένο σε S1000-2M με καταδύσεις χρυσού και έλεγχο αντίστασης 90 Ωμ

(Τα κυκλώματα εκτύπωσης είναι προϊόντα προσαρμοσμένα, η εικόνα και οι παραμέτροι που εμφανίζονται είναι μόνο για αναφορά)

Σύντομη εισαγωγή

Πρόκειται για ένα είδος PCB υψηλής Tg με διαφορική αντίσταση στο στρώμα 3 σε 6mil/7mil, 6mil/10mil και στο στρώμα 4 σε 7mil/7mil και 6mil/7mil track/gap.Είναι κατασκευασμένο σε υψηλής απόδοσης και χαμηλής CTE FR-4 S1000-2MΕίναι 6 στρώσεις σανίδας με 1 ουγκιά χαλκού το κάθε στρώμα, επιχρισμένο με επίπεδο συγκόλλησης θερμού αέρα (HASL) και πράσινη μάσκα συγκόλλησης.

Εφαρμογές

Υπολογιστές

Επικοινωνίες

Ηλεκτρονικά οχήματα κ.λπ.

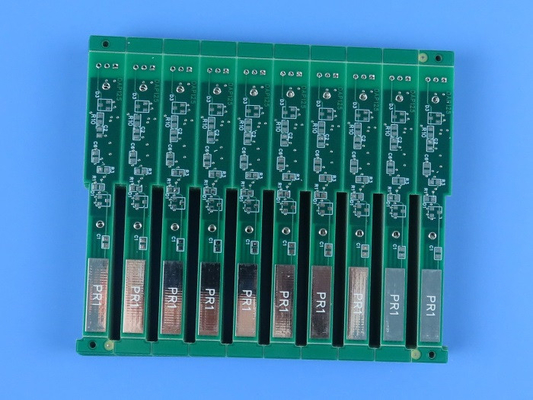

S1000-2M Immersion Gold Printed Circuit High TG PCB με έλεγχο αντίστασης 90 Ωμ 0

Παράμετροι PCB

Άρθρο	Περιγραφή	Απαίτηση	Πραγματική	Αποτελέσματα
1Λαμινισμένο	Τύπος υλικού	FR-4 S1000-2M	FR-4 S1000-2M	ΑΚΚ
	Tg	170°C	170°C	ΑΚΚ
	Προμηθευτής	Σένγκι	Σένγκι	ΑΚΚ
	Δάχος	10,6±10% mm	1.63-1.68mm	ΑΚΚ
2.Δάχος επιφάνειας	Τείχος τρύπας	≥ 25μm	300,17 μm	ΑΚΚ
	Εξωτερικό χαλκό	35 μm	410,09 μm	ΑΚΚ
	Εσωτερικός χαλκός	30 μm	330,69 μm	ΑΚΚ
3- Μάσκα στρατιώτη.	Τύπος υλικού	TAIYO/ PSR-2000GT600D	TAIYO/ PSR-2000GT600D	ΑΚΚ
	Χρώμα	Πράσινο	Πράσινο	ΑΚΚ
	Ακαμψία (Δοκιμή μολύβδου)	≥4H ή υψηλότερο	5H	ΑΚΚ
	Σ/Μ Δάχος	≥ 10 μm	20.11μm	ΑΚΚ
	Τοποθεσία	Και οι δύο πλευρές	Και οι δύο πλευρές	ΑΚΚ
4. Σημείωση συστατικού	Τύπος υλικού	TAIYO/ IJR-4000 MW300	IJR-4000 MW300	ΑΚΚ
	Χρώμα	Λευκό	Λευκό	ΑΚΚ
	Τοποθεσία	Κ/Σ	Κ/Σ	ΑΚΚ
5. Αποσυναρμολογητέα μάσκα συγκόλλησης	Τύπος υλικού
	Δάχος
	Τοποθεσία
6. Ταυτοποίηση	Σημείωση UL	Ναι.	Ναι.	ΑΚΚ
	Κωδικός ημερομηνίας	ΔΕΥΥ	0421	ΑΚΚ
	Τοποθεσία σήμανσης	Μέρος της συγκόλλησης	Μέρος της συγκόλλησης	ΑΚΚ
7Τελείωση επιφάνειας.	Μέθοδος	HASL Χωρίς μόλυβδο	HASL Χωρίς μόλυβδο	ΑΚΚ
	Δάχος τσιμέντου	3-6μm	40,06 μm	ΑΚΚ
	Δάχος νικελίου
	Μονάδα του χρυσού
8. Νορματοποίηση	RoHS	Οδηγία 2015/863/ΕΕ	Εντάξει.	ΑΚΚ
8. Νορματοποίηση	REACH	Οδηγία 1907/2006	Εντάξει.	ΑΚΚ
9- Αγγειοειδές δαχτυλίδι.	Ελάχιστο πλάτος γραμμής (mil)	6mil	5.8mil	ΑΚΚ
9- Αγγειοειδές δαχτυλίδι.	Μίν. Διαστήματα (mil)	5 εκατομ.	5.2mil	ΑΚΚ
10. V-οδός	Γωνία
10. V-οδός	Μειονεκτικό πάχος
11- Σκορπίζοντας.	Γωνία
11- Σκορπίζοντας.	Υψόμετρο
12. Λειτουργία	Ηλεκτρική δοκιμή	100% ΠΑΣ	100% ΠΑΣ	ΑΚΚ
13Εμφάνιση.	Επίπεδο κατηγορίας IPC	IPC-A-600J &6012D τάξη 2	IPC-A-600J &6012D τάξη 2	ΑΚΚ
	Οπτική επιθεώρηση	IPC-A-600J &6012D τάξη 2	IPC-A-600J &6012D τάξη 2	ΑΚΚ
	Δύναμη και στροφή	0,7%	0.21%	ΑΚΚ
14. Δοκιμή αξιοπιστίας	Δοκιμή ταινίας	Χωρίς Απολέπιση	Εντάξει.	ΑΚΚ
	Δοκιμή διαλύτη	Χωρίς Απολέπιση	Εντάξει.	ΑΚΚ
	Δοκιμή συγκόλλησης	265 ± 5°C	Εντάξει.	ΑΚΚ
	Δοκιμή θερμικής πίεσης	288 ± 5°C	Εντάξει.	ΑΚΚ
	Δοκιμή ιονικής μόλυνσης	∆ 1,56 μg/cm2	00,56 μg/cm2	ΑΚΚ

Μέτρηση διάμετρου τρύπας (μονάδα: mm),Ανεπάρκεια: PTH±0.075; NPTH±0.05

Κωδικός τρύπας	PTH	Απαιτείται	Πραγματική αξία				Αποτελέσματα
1	Y	0.375	0.375	0.400	0.400	0.375	ΑΚΚ
2	Y	0.500	0.500	0.550	0.525	0.525	ΑΚΚ
3	Y	0.7*2.4	0.7*2.4	0.7*2.41	0.69*2.4	0.7*2.4	ΑΚΚ
4	Y	0.625	0.625	0.600	0.625	0.600	ΑΚΚ
5	Y	0.725	0.725	0.725	0.750	0.725	ΑΚΚ
6	Y	0.900	0.925	0.900	0.900	0.900	ΑΚΚ
7	Y	1.000	1.000	0.950	0.975	1.000	ΑΚΚ
8	N	1.050	1.050	1.050	1.075	1.050	ΑΚΚ
9	Y	1.300	1.300	1.300	1.325	1.325	ΑΚΚ
10	Y	1.350	1.350	1.325	1.350	1.325	ΑΚΚ
11	Y	1.575	1.575	1.600	1.600	1.575	ΑΚΚ
12	Y	1.650	1.650	1.700	1.675	1.675	ΑΚΚ
13	Y	1.700	1.700	1.750	1.725	1.725	ΑΚΚ
14	Y	3.250	3.250	3.250	3.275	3.250	ΑΚΚ
15	Y	3.450	3.450	3.400	3.425	3.450	ΑΚΚ
16	Y	0.7*2.6	0.7*259	0.7*2.61	0.69*2.6	0.7*2.59	ΑΚΚ

Έκθεση δοκιμής αντίστασης

Δείγμα αριθ.	Σχήμα	Διάμετρος γραμμής(χλμ) ± 10%	Χώρος γραμμής(χλμ) ± 10%	Τύπος αντίστασης		Απαιτούμενη τιμή (Ωμ)	Ανεκτικότητα	Πραγματική αξία	Αποτελέσματα
Δείγμα αριθ.	Σχήμα	Διάμετρος γραμμής(χλμ) ± 10%	Χώρος γραμμής(χλμ) ± 10%	Μονή άκρη	Διαφορετικό	Απαιτούμενη τιμή (Ωμ)	Ανεκτικότητα	Πραγματική αξία	Αποτελέσματα
1	Α3	6.000	7.000		V	90.00	± 10%	93.59	ΑΚΚ
	Α3	6.000	10.000		V	100.00	± 10%	102.33	ΑΚΚ
	Λ4	7.000	7.000		V	90.00	± 10%	88.99	ΑΚΚ
	Λ4	6.000	7.000		V	90.00	± 10%	90.76	ΑΚΚ

S1000-2M Immersion Gold Printed Circuit High TG PCB με έλεγχο αντίστασης 90 Ωμ 1
