| Υλικό βάσεων: | RT/Duroid 5870 | Αρίθμηση στρώματος: | 1 Layer, 2 Layer, Multilayer, Hybrid type (Μικτό) |
|---|---|---|---|
| Πάχος PCB: | 10mil (0.254mm), 20mil (0.508mm), 31mil (0.787mm), 62mil (1.575mm) | Μέγεθος PCB: | ≤400mm X 500mm |
| Μάσκα ύλης συγκολλήσεως: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ. | Silkscreen: | Άσπρος, μαύρος, ΚΑΝΕΝΑ Silkscreen κ.λπ. |
| Βάρος χαλκού: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) | Η επιφάνεια τελειώνει: | Γυμνός χαλκός, HASL, ENIG, κασσίτερος βύθισης, OSP. |
| Υψηλό φως: | RT Duroid 5870 πίνακας PCB Rogers,πίνακας PCB 20mil Rogers |
||

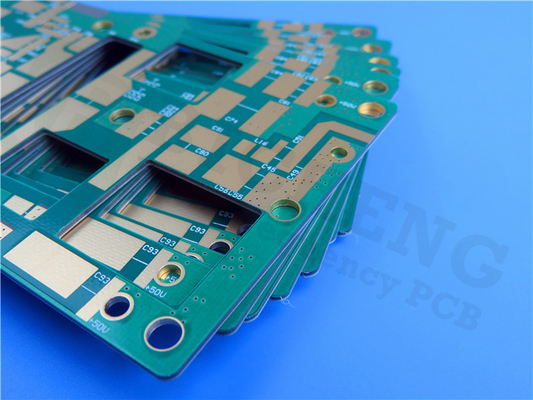

PCB υψηλής συχνότητας Rogers που γίνεται σε RT/duroid 5870 με το επίστρωμα 10mil, 20mil, 31mil και 62mil με το χρυσό βύθισης
(Τα PCB είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Γειά σου ο καθένας,
Σήμερα, εισάγουμε το PCB υψηλής συχνότητας που στηρίζεται στα φύλλα πλαστικού RT/duroid 5870.
Το RT/duroid 5870 είναι ενισχυμένο PTFE σύνθετο γυαλιού microfiber της εταιρίας Rogers, το οποίο σχεδιάζεται για τις επίπονες εφαρμογές κυκλωμάτων stripline και microstrip.
Δείτε τους λόγους για το υλικό RT/duroid 5870.
1) Τα τυχαία προσανατολισμένα microfibers οδηγούν στην εξαιρετική ομοιομορφία διηλεκτρικής σταθεράς.
2) Η διηλεκτρική σταθερά των φύλλων πλαστικού RT/duroid 5870 είναι ομοιόμορφη από την επιτροπή στην επιτροπή και είναι σταθερή πέρα από ένα ευρύ φάσμα συχνότητας.
3) Ο χαμηλός παράγοντας διασκεδασμού του επεκτείνει τη χρησιμότητα των φύλλων πλαστικού RT/duroid 5870 στην ku-ταινία και ανωτέρω.
4) Σχεδιασμένος για microstrip και stripline την εφαρμογή
Η ικανότητα PCB μας (RT/duroid 5870)
| Ικανότητα PCB | |
| Υλικό PCB: | Ενισχυμένα PTFE σύνθετα γυαλιού microfiber |
| Προσδιοριστής: | RT/duroid 5870 |
| Διηλεκτρική σταθερά: | 2.33 ±0.02 (διαδικασία) |
| 2.33 (σχέδιο) | |
| Αρίθμηση στρώματος: | 1 στρώμα, 2 στρώμα, πολυστρωματικός, υβριδικός τύπος (μικτός) |
| Βάρος χαλκού: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Πάχος PCB: | 10mil (0.254mm), 20mil (0.508mm) |
| 31mil (0.787mm), 62mil (1.575mm) | |
| Μέγεθος PCB: | ≤400mm Χ 500mm |
| Μάσκα ύλης συγκολλήσεως: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ. |
| Η επιφάνεια τελειώνει: | Γυμνός χαλκός, HASL, ENIG, κασσίτερος βύθισης, OSP. |
Το RT/duroid 5870 χρησιμοποιείται συχνά στο διπλό πλαισιωμένο PCB, το πολυστρωματικό PCB και υβριδικό PCB.It είναι διαθέσιμα σε ποικίλα πάχη για το διπλό πλαισιωμένο PCB, όπως 10mil, 20mil, 31mil και 62mil. Τα τέρματα επιφάνειας είναι γυμνοί χαλκός, HASL, ENIG, δόντι βύθισης και OSP για την επιλογή.
Οι χαρακτηριστικές εφαρμογές είναι
- microstrip και stripline κυκλώματα
- εμπορική ευρυζωνική κεραία αερογραμμών
- συστήματα ραντάρ
- εφαρμογές κυμάτων χιλιοστόμετρου
- σημείο για να δείξει την ψηφιακή ραδιο κεραία κ.λπ.
Το βασικό χρώμα RT/duroid 5870 PCB είναι μαύρο.
Παράρτημα: Ιδιότητες RT/duroid 5870
| RT/duroid 5870 χαρακτηριστική αξία | ||||||
| Ιδιοκτησία | RT/duroid 5870 | Κατεύθυνση | Μονάδες | Όρος | Μέθοδος δοκιμής | |
| Διηλεκτρική σταθερά, εProcess | 2.33 2.33±0.02 προδιαγραφή. |
Ζ | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | C24/23/50 C24/23/50 |
1 MHZ ΕΠΙ-TM-650 2.5.5.3 10 Ghz ΕΠΙ-TM 2.5.5.5 |
|
| Διηλεκτρική σταθερά, εDesign | 2.33 | Ζ | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | 8GHz σε 40 Ghz | Διαφορική μέθοδος μήκους φάσης | |
| Παράγοντας διασκεδασμού, tanδ | 0,0005 0,0012 |
Ζ | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | C24/23/50 C24/23/50 |
1 MHZ ΕΠΙ-TM-650 2.5.5.3 10 Ghz ΕΠΙ-TM 2.5.5.5 |
|
| Θερμικός συντελεστής ε | -115 | Ζ | ppm/℃ | -50℃to 150℃ | ΕΠΙ-TM-650 2.5.5.5 | |
| Ειδική αντίσταση όγκου | 2 X 107 | Ζ | Mohm εκατ. | C/96/35/90 | ASTM Δ 257 | |
| Ειδική αντίσταση επιφάνειας | 3 X 107 | Ζ | Mohm | C/96/35/90 | ASTM Δ 257 | |
| Συγκεκριμένη θερμότητα | 0,96 (0,23) | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | j/g/k (cal/g/c) |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | Υπολογισμένος | |
| Εκτατός συντελεστής | Δοκιμή σε 23℃ | Δοκιμή σε 100℃ | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | MPA (kpsi) | Α | ASTM Δ 638 |
| 1300(189) | 490(71) | Χ | ||||
| 1280(185) | 430(63) | Υ | ||||
| Τελευταία πίεση | 50 (7,3) | 34 (4,8) | Χ | |||
| 42 (6,1) | 34 (4,8) | Υ | ||||
| Τελευταία πίεση | 9.8 | 8.7 | Χ | % | ||
| 9.8 | 8.6 | Υ | ||||
| Συμπιεστικός συντελεστής | 1210(176) | 680(99) | Χ | MPA (kpsi) | Α | ASTM Δ 695 |
| 1360(198) | 860(125) | Υ | ||||
| 803(120) | 520(76) | Ζ | ||||
| Τελευταία πίεση | 30 (4,4) | 23 (3,4) | Χ | |||
| 37 (5,3) | 25 (3,7) | Υ | ||||
| 54 (7,8) | 37 (5,3) | Ζ | ||||
| Τελευταία πίεση | 4 | 4.3 | Χ | % | ||
| 3.3 | 3.3 | Υ | ||||
| 8.7 | 8.5 | Ζ | ||||
| Απορρόφηση υγρασίας | 0,02 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | % | 0,62» (1.6mm) D48/50 | ASTM Δ 570 | |
| Θερμική αγωγιμότητα | 0,22 | Ζ | W/m/k | 80℃ | ASTM Γ 518 | |
| Συντελεστής της θερμικής επέκτασης | 22 28 173 |
Χ Υ Ζ |
ppm/℃ | 0-100℃ | ΕΠΙ-TM-650 2.4.41 | |
| TD | 500 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | ℃ TGA | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | ASTM Δ 3850 | |
| Πυκνότητα | 2.2 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | gm/cm3 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | ASTM Δ 792 | |
| Φλούδα χαλκού | 27.2 (4,8) | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | Pli (N/mm) | 1oz (35mm) φύλλο αλουμινίου EDC μετά από το επιπλέον σώμα ύλης συγκολλήσεως |
ΕΠΙ-TM-650 2.4.8 | |
| Εύφλεκτο | Β-0 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | UL 94 | |
| Αμόλυβδο συμβατό σύστημα διαδικασίας | Ναι | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | |
Ειδικευόμαστε στην παροχή σε σας το πρωτότυπο, τις μικρές batch και την υπηρεσία μαζικής παραγωγής.
Εάν έχετε οποιεσδήποτε ερωτήσεις, παρακαλώ αισθανθείτε ελεύθερος να μας έρθει σε επαφή με.
Σας ευχαριστώ για την ανάγνωσή σας.
