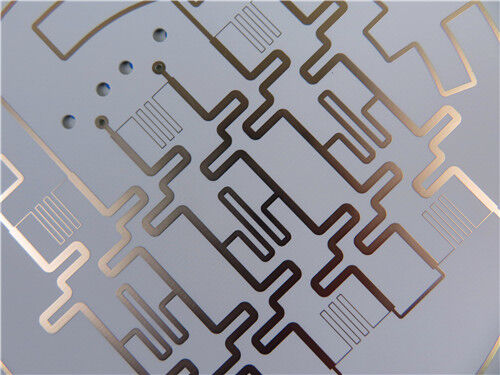

Αυτό το 2 στρώματα άκαμπτο PCB χρησιμοποιείΡότζερς Κάπα 438ως υπόστρωμα και ως επιφανειακό φινίρισμα ENIG (Electroless Nickel and Immersion Gold).εξασφαλίζει σταθερές ηλεκτρικές επιδόσεις και υψηλής ακρίβειας πρότυπα κατασκευήςΧρησιμοποιώντας τις ανώτερες ιδιότητες υψηλής συχνότητας του Kappa 438, είναι κατάλληλο για εφαρμογές WiFi / LAA, μικρών κυττάρων / DAS, επικοινωνιών V2X και IoT smart home / ασύρματων μετρητών.
Λεπτομέρειες κατασκευής PCB
| Προδιαγραφές |
Λεπτομέρειες |
| Βασικό υλικό |
Ρότζερς Κάπα 438 |
| Αριθμός στρωμάτων |
2 στρώματα |
| Διάμετρος πίνακα |
450,5 mm x 32 mm ανά μονάδα, ανοχή ±0,15 mm |
| Ελάχιστο ίχνος/χώρος |
5/6 ml |
| Ελάχιστο μέγεθος τρύπας |
0.2mm |
| Άγρυπνοι σωλήνες / θαμμένοι σωλήνες |
Δεν υπάρχουν τυφλοί σωλήνες. |
| Μέγεθος της τελικής πλάκας |
0.85mm |
| Τελειωμένο βάρος Cu |
1 ουγκιά (1,4 ml) για τα εξωτερικά στρώματα |
| Μέσα από πάχος επικάλυψης |
20 μm |
| Εκτέλεση επιφάνειας |
Ηλεκτρικό νικέλιο και χρυσός κατά βύθιση (ENIG) |
| Πιο ψηλά σε μεταξένια οθόνη |
- Όχι, όχι. |
| Πυκνωτή οδοντόκρεμα |
- Όχι, όχι. |
| Πάνω μάσκα συγκόλλησης |
- Όχι, όχι. |
| Μασκές επίλυσης κάτω |
- Όχι, όχι. |
| Έλεγχος ποιότητας |
Η 100% ηλεκτρική δοκιμή διεξάγεται πριν από την αποστολή |
Συγκέντρωση PCB
| Τμήμα στοίβασης |
Προδιαγραφές |
| Χάλυβα_στρώμα_1 |
35 μm |
| Ρότζερς Κάπα 438 |
00,762 mm (30mil) |
| Χάλυβα_στρώμα_2 |
35 μm |
Τύπος εικόνας
Τα έργα τέχνης που παρέχονται για την κατασκευή PCB συμμορφώνονται με τη μορφή Gerber RS-274-X, το οποίο είναι το αναγνωρισμένο από τη βιομηχανία πρωτόκολλο για τη μετάδοση δεδομένων κατασκευής PCB.
ΠοιότηταΤύπος
Το εν λόγω PCB συμμορφώνεται με το πρότυπο IPC-Class-2, ένα ευρέως αναγνωρισμένο βιομηχανικό πρότυπο αναφοράς για τις πλακέτες εκτυπωμένων κυκλωμάτων.επιδόσεις, και αξιοπιστία, καθιστώντας το κατάλληλο για τις περισσότερες εμπορικές και βιομηχανικές εφαρμογές που απαιτούν συνεπή λειτουργία και μέτρια αξιοπιστία.
Διαθεσιμότητα
Προσφέρουμε αξιόπιστες λύσεις εφοδιασμού και αποστολής για να εγγυηθούμε την έγκαιρη παράδοση των προϊόντων σε πελάτες σε διάφορες χώρες και περιοχές,με ικανότητα να καλύπτει τις απαιτήσεις τόσο των παραγγελιών μικρών παρτίδων όσο και των παραγγελιών μεγάλου όγκου.
Εισαγωγή στο βασικό υλικό Kappa 438
Τα λαμινάτα Rogers Kappa 438 κατασκευάζονται χρησιμοποιώντας ένα κεραμικό σύστημα υδρογονανθράκων ενισχυμένο με γυαλί, το οποίο παρέχει ανώτερη απόδοση υψηλής συχνότητας και επιτρέπει την κατασκευή κυκλωμάτων χαμηλού κόστους.Ως υλικό με χαμηλή απώλεια, μπορεί να υποβληθεί σε επεξεργασία με τη χρήση τυποποιημένων διαδικασιών κατασκευής epoxy/γυαλί (FR-4).Τα καλυμμένα υλικά Kappa 438 διαθέτουν επίσης την ικανότητα επιβράδυνσης φλόγας UL 94 V-0 και είναι συμβατά με διαδικασίες συγκόλλησης χωρίς μόλυβδοΕπιπλέον, τα λαμινάτα Kappa 438 διαθέτουν διηλεκτρικές σταθερές (Dk) ευθυγραμμισμένες με τα πρότυπα του κλάδου FR-4,απλούστευση της μετατροπής υφιστάμενων σχεδίων FR-4 που απαιτούν βελτιωμένη ηλεκτρική απόδοση.
Βασικά Χαρακτηριστικά της Καπά 438
| Βασικά χαρακτηριστικά |
Προδιαγραφές |
| Πλατφόρμα υλικών |
Υδρογονάνθρακες θερμοσυσκευασμένα ενισχυμένα με γυαλί |
| Διορθωτική σταθερά (Dk) |
4.38 (συναρμολογημένα με τα πρότυπα του κλάδου FR-4) |
| Dk και ανοχή πάχους |
Πιο σφιχτό από το FR-4 |
| Άξονας Z CTE |
42 ppm/°C |
| Θερμοκρασία μετάβασης του γυαλιού (Tg) |
> 280°C (TMA) |
| Θερμικός συντελεστής Dk |
-21 ppm/°C (περίοδος θερμοκρασίας: -50°C έως 150°C) |
| Καθορισμός επιβράδυνσης φλόγας |
UL 94-V0 |
Βασικά οφέλη
- Απλοποιεί τις διαδικασίες κατασκευής και συναρμολόγησης PCB, σύμφωνα με τα πρότυπα FR-4
- Το προσαρμοσμένο σχέδιο Dk επιτρέπει την απρόσκοπτη μετατροπή των υφιστάμενων σχεδίων FR-4 που απαιτούν βελτιωμένες ηλεκτρικές επιδόσεις
- εγγυάται σταθερή απόδοση κυκλώματος σε διάφορα σενάρια εφαρμογής
- Βελτιώνει την ευελιξία του σχεδιασμού και ενισχύει την αξιοπιστία των επιχρισμένων τρυπών
- συμβατό με αυτοματοποιημένες διαδικασίες συναρμολόγησης
Τυπικές εφαρμογές
- WiFi βαθμού μεταφορέα/Αδειοδοτημένη Υποβοηθούμενη Πρόσβαση (LAA)
- Μικροκύτταρα και διανεμημένα συστήματα κεραίας (DAS)
-Επικοινωνίες μεταξύ οχημάτων/οχημάτων και υποδομών (V2X)
-Τα τμήματα του Διαδικτύου των Πραγμάτων (IoT): έξυπνο σπίτι και ασύρματοι μετρητές
Συμπεράσματα
Αυτό το διπλάσιο PCB βασισμένο στο Kappa 438 είναι κατάλληλο για επαγγελματίες, ιδρύματα έρευνας και ανάπτυξης (R & D),και τεχνολογικές επιχειρήσεις που ασχολούνται με την ανάπτυξη και την κατασκευή WiFi/LAA ποιότητας φορέαΧρησιμοποιώντας το υψηλής απόδοσης υποστρώμα Rogers Kappa 438 που χαρακτηρίζεται από τη συμβατότητα FR-4, τη χαμηλή απώλεια,και ανώτερες ιδιότητες υψηλής συχνότητας ∆ημιουργεί μια αξιόπιστη και οικονομικά αποδοτική λύση για εφαρμογές ασύρματης επικοινωνίας που απαιτούν σταθερές ηλεκτρικές επιδόσεις, ευελιξία σχεδιασμού και εξορθολογισμένη παραγωγή.
