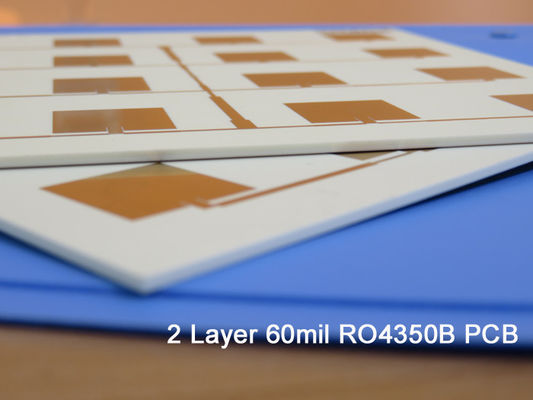

Rogers 4350 PCB υψηλής συχνότητας 1.524mm Πλακέτα κυκλώματος RF διπλής όψης

Rogers 4350 PCB υψηλής συχνότητας 1.524mm Πλακέτα κυκλώματος RF διπλής όψης

MOQ: 1 PC
τιμή: USD 9.99-99.99 per piece
Τυπική συσκευασία: Κενά χαρτοκιβώτια bags+
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 50000 PC το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-001-V1.0
Υλικό βάσεων::
RO4350B
Πάχος:
1.6mm
Βάρος χαλκού::
1oz
Η επιφάνεια τελειώνει::
Χρυσός βύθισης
Αρίθμηση στρώματος::
2 στρώματα
Μέγεθος PCB::
135 X 135mm
Επισημαίνω:

1.524 χιλιοστόμετρος Rogers PCB Board

,

Πίνακας PCB rogers υψηλής συχνότητας

,

Διπλής όψης Rogers PCB Board

Περιγραφή προϊόντος



PCB υψηλής συχνότητας Rogers 60mil 1.524mm RO4350B Πλακέτα κυκλωμάτων RF διπλής όψης Patch κεραία PCB

(Οι πλακέτες τυπωμένων κυκλωμάτων είναι προϊόντα κατά παραγγελία, η εικόνα και οι παράμετροι που εμφανίζονται είναι απλώς για αναφορά)



Τα κεραμικά ελάσματα υδρογονάνθρακα Rogers RO4350B έχουν σχεδιαστεί για να προσφέρουν ανώτερη απόδοση υψηλής συχνότητας και χαμηλό κόστος κατασκευής κυκλωμάτων.Η επιλογή των ελασμάτων που συνήθως είναι διαθέσιμα στους σχεδιαστές μειώνεται σημαντικά όταν οι συχνότητες λειτουργίας αυξηθούν στα 500 MHz και άνω.



Οι ιδιότητες που απαιτούνται από τους σχεδιαστές κυκλωμάτων μικροκυμάτων ραδιοσυχνοτήτων, δικτύων αντιστοίχισης και γραμμών μετάδοσης ελεγχόμενης σύνθετης αντίστασης υπάρχουν στο υλικό RO4350B.Δεδομένου ότι τα τυπικά υλικά πλακέτας κυκλωμάτων δεν μπορούν να χρησιμοποιηθούν σε πολλές εφαρμογές λόγω υψηλότερων συχνοτήτων λειτουργίας, η χαμηλή διηλεκτρική απώλεια καθιστά δυνατή τη χρήση υλικού RO4350B σε αυτές τις εφαρμογές.



Η διηλεκτρική σταθερά είναι συνεπής σε ένα ευρύ φάσμα συχνοτήτων και έχει έναν από τους χαμηλότερους συντελεστές θερμοκρασίας από οποιοδήποτε υλικό πλακέτας κυκλώματος.



Ο θερμικός συντελεστής διαστολής (CTE) του υλικού RO4350B προσφέρει στους σχεδιαστές PCB μια σειρά από σημαντικά πλεονεκτήματα.Λόγω του πανομοιότυπου συντελεστή διαστολής με αυτόν του χαλκού, το RO4350B παρουσιάζει υψηλή σταθερότητα διαστάσεων, μια ποιότητα που απαιτείται για την κατασκευή μικτών διηλεκτρικών πλακών πολλαπλών στρωμάτων.



Το CTE χαμηλού άξονα Z του RO4350B παρέχει αξιόπιστη ποιότητα διαμπερούς οπής, ακόμη και σε εφαρμογές έντονου θερμικού σοκ.Το υλικό RO4350B έχει Tg >280C, επομένως τα χαρακτηριστικά διαστολής του παραμένουν σταθερά σε όλο το εύρος θερμοκρασιών επεξεργασίας PCB.



RO4350B PCBΠροδιαγραφές

ΜΕΓΕΘΟΣ PCB 135 x 135mm=1ΤΕΜ
ΤΥΠΟΣ ΠΙΝΑΚΑΣ PCB υψηλής συχνότητας, RF PCB
Αριθμός στρωμάτων PCB διπλής όψης
Εξαρτήματα επιφανειακής βάσης ΝΑΙ
Μέσα από εξαρτήματα τρύπας ΝΑΙ
ΣΤΟΙΧΕΥΣΗ ΣΤΡΩΜΑΤΩΝ χαλκός ------- 35um(1oz)+ΠΙΑΤΟ
RO4350B 60 εκ
χαλκός ------- 35um(1oz)+ΠΙΑΤΟ
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστο ίχνος και χώρος: 11 εκ./12 εκ
Ελάχιστες / Μέγιστες οπές: 0,3/2,2 χλστ
Αριθμός διαφορετικών οπών: 5
Αριθμός οπών διάνοιξης: 184
Αριθμός φρεζαρισμένων αυλακώσεων: 0
Αριθμός εσωτερικών αποκοπών: 0
Έλεγχος σύνθετης αντίστασης ΟΧΙ
ΥΛΙΚΟ ΤΑΙΝΙΟΥ
Εποξειδικό γυαλί: RO4350B 60mil, Tg 288℃
Τελικό φύλλο εξωτερικού: 1,5 oz
Τελικό φύλλο εσωτερικού: 0 oz
Τελικό ύψος PCB: 1,6mm ±0,16
ΕΠΙΣΤΡΩΣΗ ΚΑΙ ΕΠΙΚΑΛΥΨΗ
Φινίρισμα Επιφανείας Electroless nickel over Immersion Gold (ENIG)( νικέλιο 2 micoinch πάνω από 100 microinch)
Μάσκα συγκόλλησης Εφαρμογή σε: ΟΧΙ
Χρώμα μάσκας συγκόλλησης: ΟΧΙ
Τύπος μάσκας συγκόλλησης: N/A
ΠΕΡΙΓΡΑΜΜΑ/ΚΟΠΗ Δρομολόγηση
ΒΑΘΜΟΛΟΓΗΣΗ
Side of Component Legend ΟΧΙ
Color of Component Legend ΟΧΙ
Όνομα ή λογότυπο κατασκευαστή: N/A
ΜΕΣΩ Plated Through Hole (PTH)
ΒΑΘΜΟΛΟΓΙΑ ΕΥΦΛΕΚΤΟΤΗΤΑΣ Έγκριση UL 94-V0 MIN.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΕΩΝ
Διάσταση περιγράμματος: 0,0059" (0,15 mm)
Επιμετάλλωση σανίδας: 0,0030" (0,076 χλστ.)
Ανοχή τρυπήματος: 0,002" (0,05 mm)
ΔΟΚΙΜΗ 100% Ηλεκτρική δοκιμή πριν από την αποστολή
ΕΙΔΟΣ ΕΡΓΟΥ Τέχνης ΠΡΟΣ ΠΡΟΜΗΘΕΙΑ αρχείο email, Gerber RS-274-X, PCBDOC κ.λπ
ΠΕΡΙΟΧΗ ΕΞΥΠΗΡΕΤΗΣΗΣ Παγκοσμίως, Παγκοσμίως.



Οι τυπικές εφαρμογές περιελάμβαναν αραντάρ και αισθητήρες αυτοκινητοβιομηχανίας, κεραίες σταθμών βάσης κινητής τηλεφωνίας, δορυφόροι άμεσης εκπομπής, μπλοκ χαμηλού θορύβου, ενισχυτές ισχύος, RFID.



Rogers 4350 PCB υψηλής συχνότητας 1.524mm Πλακέτα κυκλώματος RF διπλής όψης 0



Φύλλο δεδομένωντου Rogers 4350B (RO4350B)

RO4350B Τυπική τιμή
Ιδιοκτησία RO4350B Κατεύθυνση Μονάδες Κατάσταση Μέθοδος ελέγχου
Διηλεκτρική σταθερά, εΔιαδικασία 3,48±0,05 Ζ   10 GHz/23 IPC-TM-650 2.5.5.5 Σφιγκωμένη λωρίδα
Διηλεκτρική σταθερά,εΣχεδίαση 3.66 Ζ   8 έως 40 GHz Μέθοδος διαφορικού μήκους φάσης
Dissipation Factortan,δ 0,0037
0,0031
Ζ   10 GHz/23
2,5 GHz/23
IPC-TM-650 2.5.5.5
Θερμικός συντελεστής ε +50 Ζ ppm/ -50έως 150 IPC-TM-650 2.5.5.5
Αντίσταση όγκου 1,2 x 1010   MΩ.cm ΚΟΝΤ Α IPC-TM-650 2.5.17.1
Επιφανειακή αντίσταση 5,7 x 109   ΚΟΝΤ Α IPC-TM-650 2.5.17.1
Ηλεκτρική Αντοχή 31.2(780) Ζ Kv/mm(v/mil) 0,51 mm (0,020") IPC-TM-650 2.5.6.2
Μέτρο εφελκυσμού 16.767 (2.432)
14.153 (2.053)
Χ
Υ
MPa(ksi) RT ASTM D 638
Αντοχή εφελκυσμού 203(29.5)
130(18.9)
Χ
Υ
MPa(ksi) RT ASTM D 638
Δύναμη κάμψης 255
(37)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Σταθερότητα διαστάσεων <0,5 Χ, Υ mm/m
(mil/ίντσα)
μετά χάραξη+Ε2/150 IPC-TM-650 2.4.39A
Συντελεστής θερμικής διαστολής 10
12
32
Χ
Υ
Ζ
ppm/ -55έως 288 IPC-TM-650 2.4.41
Tg >280   TMA ΕΝΑ IPC-TM-650 2.4.24.3
Td 390   TGA   ASTM D 3850
Θερμική αγωγιμότητα 0,69   W/M/οκ 80 ASTM C518
Απορρόφηση υγρασίας 0,06   % 48 ώρες βύθιση 0,060"
Θερμοκρασία δείγματος 50
ASTM D 570
Πυκνότητα 1,86   gm/cm3 23 ASTM D 792
Αντοχή φλοιού χαλκού 0,88
(5.0)
  N/mm
(pli)
μετά τη συγκόλληση float 1 oz.
Φύλλο EDC
IPC-TM-650 2.4.8
Ευφλεκτότητα (3)V-0       UL 94
Συμβατή διαδικασία χωρίς μόλυβδο Ναί



Rogers 4350 PCB υψηλής συχνότητας 1.524mm Πλακέτα κυκλώματος RF διπλής όψης 1



Rogers 4350 PCB υψηλής συχνότητας 1.524mm Πλακέτα κυκλώματος RF διπλής όψης 2
