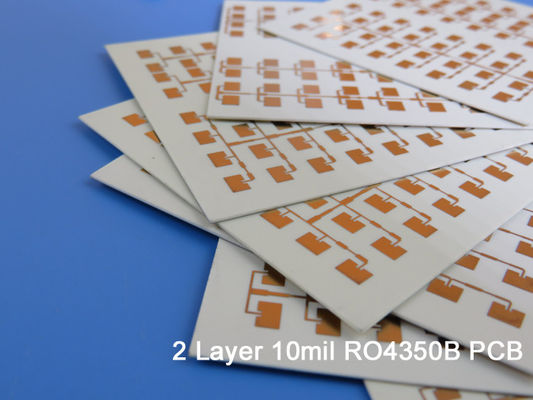

PCB Rogers 10mil 0.254mm υψηλής συχνότητας διπλό πλαισιωμένο RF PCB RO4350B

PCB Rogers 10mil 0.254mm υψηλής συχνότητας διπλό πλαισιωμένο RF PCB RO4350B

MOQ: 1pcs
τιμή: USD9.99-99.99
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000pcs το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-004.V1.0
Υλικό βάσεων:
ROGERS 4350B
Μέγεθος PCB:
30x80=1 επάνω
Βάρος χαλκού:
1oz
Πάχος PCB:
0.3mm
Η επιφάνεια τελειώνει:
Χρυσός βύθισης
Αρίθμηση στρώματος:
2 στρώματα
Επισημαίνω:

0.254mm PCB

,

RO4350B PCB

,

Υψηλής συχνότητας PCB

Περιγραφή προϊόντος



PCB Rogers 10mil 0.254mm υψηλής συχνότητας διπλό πλαισιωμένο RF PCB RO4350B για LTE

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)



RO4350B τα κεραμικά φύλλα πλαστικού υδρογονανθράκων σχεδιάζονται για να προσφέρουν την ανώτερες απόδοση υψηλής συχνότητας και την επεξεργασία κυκλωμάτων χαμηλότερου κόστους. Η επιλογή των φύλλων πλαστικού χαρακτηριστικά διαθέσιμων στους σχεδιαστές μειώνεται σημαντικά μόλις αυξάνονται οι λειτουργικές συχνότητες σε 500 MHZ και ανωτέρω. RO4350B το υλικό κατέχει τις ιδιότητες που απαιτούνται από τους σχεδιαστές των κυκλωμάτων μικροκυμάτων RF και των ταιριάζοντας με δικτύων και των ελεγχόμενων γραμμών μετάδοσης σύνθετης αντίστασης. Η χαμηλή διηλεκτρική απώλεια επιτρέπει στο υλικό RO4350B για να χρησιμοποιηθεί σε πολλές εφαρμογές όπου οι υψηλότερες λειτουργούσες συχνότητες περιορίζουν τη χρήση των συμβατικών υλικών πινάκων κυκλωμάτων.



Ο συντελεστής θερμοκρασίας της διηλεκτρικής σταθεράς είναι μεταξύ του χαμηλότερου οποιουδήποτε υλικού πινάκων κυκλωμάτων, και η διηλεκτρική σταθερά είναι σταθερή πέρα από ένα ευρύ φάσμα συχνότητας. RO4350B ο θερμικός συντελεστής του υλικού της επέκτασης (CTE) παρέχει διάφορα βασικά οφέλη στους σχεδιαστές PCB. Ο συντελεστής επέκτασης RO4350B είναι παρόμοιος με αυτόν του χαλκού που επιτρέπει στο υλικό για να εκθέσει την άριστη διαστατική σταθερότητα, μια ιδιοκτησία που απαιτείται για τις μικτές διηλεκτρικές πολυστρωματικές κατασκευές πινάκων. Ο χαμηλός ζ-άξονας CTE RO4350B παρέχει την αξιόπιστη καλυμμένη ποιότητα μέσω-τρυπών, ακόμη και στις αυστηρές εφαρμογές θερμικού κλονισμού. RO4350B το υλικό έχει ένα Tg >280C έτσι τα χαρακτηριστικά επέκτασής του παραμένουν σταθερά πέρα από την ολόκληρη σειρά των θερμοκρασιών επεξεργασίας PCB.



Παράμετροι ενός τύπου του PCB 0.3mm RO4350B

ΜΈΓΕΘΟΣ PCB 30 Χ 80mm=1up
ΤΥΠΟΣ ΠΙΝΑΚΩΝ Πλαισιωμένο διπλάσιο PCB
Αριθμός στρωμάτων 2 στρώματα
Η επιφάνεια τοποθετεί τα συστατικά ΝΑΙ
Μέσω των τμημάτων τρυπών Αριθ.
STACKUP ΣΤΡΩΜΑΤΟΣ χαλκός - 35um (1 oz) ΤΟΠ στρώμα +plate
RO4350B 0.254mm
χαλκός - 35um (1oz) + στρώμα πιάτων BOT
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα: ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Ελάχιστες/μέγιστες τρύπες: ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Αριθμός διαφορετικών τρυπών: ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Αριθμός τρυπών τρυπανιών: 0
Αριθμός αλεσμένων αυλακώσεων: 0
Αριθμός εσωτερικών διακοπών: 0
Έλεγχος σύνθετης αντίστασης: αριθ.
Αριθμός χρυσού δάχτυλου: 0
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Γυαλί εποξικό: RO4350B Tg280℃, ER<3>
Τελικό φύλλο αλουμινίου εξωτερικό: 1,5 oz
Τελικό φύλλο αλουμινίου εσωτερικό: ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Τελικό ύψος του PCB: 0,3 χιλ. ±0.1
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει Χρυσός βύθισης, 16%
Η μάσκα ύλης συγκολλήσεως ισχύει: ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Χρώμα μασκών ύλης συγκολλήσεως: ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Τύπος μασκών ύλης συγκολλήσεως: ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
CONTOUR/CUTTING Δρομολόγηση
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Χρώμα του συστατικού μύθου ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Όνομα ή λογότυπο κατασκευαστών: ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
ΜΕΣΩ Αριθ.
FLAMIBILITY ΕΚΤΙΜΗΣΗ Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων: 0,0059»
Επένδυση πινάκων: 0,0029»
Ανοχή τρυπανιών: 0,002»
ΔΟΚΙΜΗ 100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ Παγκοσμίως, συνολικά.



Οι χαρακτηριστικές εφαρμογές είναι οι ακόλουθες:

Αυτοκίνητοι ραντάρ και αισθητήρες

Κυψελοειδείς κεραίες σταθμών βάσης

Άμεσοι δορυφόροι ραδιοφωνικής μετάδοσης

Χαμηλού θορύβου φραγμός

Ενισχυτές δύναμης

RFID



PCB Rogers 10mil 0.254mm υψηλής συχνότητας διπλό πλαισιωμένο RF PCB RO4350B 0



RO4350B χαρακτηριστική αξία
Ιδιοκτησία RO4350B Κατεύθυνση Μονάδες Όρος Μέθοδος δοκιμής
Διηλεκτρική σταθερά, εProcess 3.48±0.05 Ζ   10 GHz/23℃ ΕΠΙ-TM-650 στερεωμένο το 2.5.5.5 Stripline
Διηλεκτρική σταθερά, εDesign 3.66 Ζ   8 έως 40 Ghz Διαφορική μέθοδος μήκους φάσης
Διασκεδασμός Factortan, δ 0,0037
0,0031
Ζ   10 GHz/23℃
2.5 GHz/23℃
ΕΠΙ-TM-650 2.5.5.5
Θερμικός συντελεστής ε +50 Ζ ppm/℃ -50℃to 150℃ ΕΠΙ-TM-650 2.5.5.5
Ειδική αντίσταση όγκου 1.2 X 1010   MΩ.cm COND Α ΕΠΙ-TM-650 2.5.17.1
Ειδική αντίσταση επιφάνειας 5.7 x109   COND Α ΕΠΙ-TM-650 2.5.17.1
Ηλεκτρική δύναμη 31.2(780) Ζ Kv/mm (v/mil) 0.51mm (0,020») ΕΠΙ-TM-650 2.5.6.2
Εκτατός συντελεστής 16,767 (2.432)
14,153 (2.053)
Χ
Υ
MPA (ksi) RT ASTM Δ 638
Εκτατή δύναμη 203 (29,5)
130 (18,9)
Χ
Υ
MPA (ksi) RT ASTM Δ 638
Κάμψης δύναμη 255
(37)
  MPA
(kpsi)
  ΕΠΙ-TM-650 2.4.4
Διαστατική σταθερότητα <0> Χ, Υ mm/m
(mil/ίντσα)
μετά από etch+E2/150℃ ΕΠΙ-TM-650 2.4.39A
Συντελεστής της θερμικής επέκτασης 10
12
32
Χ
Υ
Ζ
ppm/℃ -55℃to288℃ ΕΠΙ-TM-650 2.4.41
Tg >280   ℃ TMA Α ΕΠΙ-TM-650 2.4.24.3
TD 390   ℃ TGA   ASTM Δ 3850
Θερμική αγωγιμότητα 0,69   W/M/oK 80℃ ASTM C518
Απορρόφηση υγρασίας 0,06   % 48hours βύθιση 0,060»
θερμοκρασία 50℃ δειγμάτων
ASTM Δ 570
Πυκνότητα 1.86   gm/cm3 23℃ ASTM Δ 792
Φλούδα Stength χαλκού 0,88
(5,0)
  N/mm
(pli)
μετά από το επιπλέον σώμα ύλης συγκολλήσεως 1 oz.
Φύλλο αλουμινίου EDC
ΕΠΙ-TM-650 2.4.8
Εύφλεκτο (3) β-0       UL 94
Αμόλυβδο συμβατό σύστημα διαδικασίας Ναι
