Προσαρμοσμένο διπλό πλαισιωμένο PCB 32mil Rogers 0.813mm RO4003C RF

Προσαρμοσμένο διπλό πλαισιωμένο PCB 32mil Rogers 0.813mm RO4003C RF

MOQ: 1pcs
τιμή: USD9.99-99.99
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000pcs το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-006.V1.0
Υλικό βάσεων:
RO4300C
Πάχος PCB:
0.9mm
Μέγεθος PCB:
98 Χ 72mm=1PCS
Αρίθμηση στρώματος:
2 στρώματα
Βάρος χαλκού:
35um
Η επιφάνεια τελειώνει:
ENIG
Επισημαίνω:

πίνακας PCB 32mil Rogers

,

RO4003C διπλός πλαισιωμένος πίνακας PCB

,

Προσαρμοσμένος πίνακας PCB RF

Περιγραφή προϊόντος



Rogers 4003 32mil 0,813mm PCB RO4003C διπλής όψης RF υψηλής συχνότητας PCB για φίλτρα

(Οι πλακέτες τυπωμένων κυκλωμάτων είναι προϊόντα κατά παραγγελία, η εικόνα και οι παράμετροι που εμφανίζονται είναι απλώς για αναφορά)



Τα κεραμικά ελάσματα υδρογονάνθρακα RO4003C έχουν σχεδιαστεί για να παρέχουν εξαιρετική απόδοση υψηλής συχνότητας, διατηρώντας παράλληλα το κόστος κατασκευής του κυκλώματος χαμηλό.Καθώς οι συχνότητες λειτουργίας υπερβαίνουν τα 500 MHz, τα ελάσματα που είναι διαθέσιμα για τους σχεδιαστές περιορίζονται, αλλά το RO4003C παραμένει μια αξιόπιστη επιλογή για κυκλώματα μικροκυμάτων ραδιοσυχνοτήτων, δίκτυα αντιστοίχισης και γραμμές μετάδοσης ελεγχόμενης αντίστασης.Η χαμηλή διηλεκτρική του απώλεια το καθιστά προτιμώμενο υλικό για εφαρμογές όπου τα τυπικά υλικά πλακέτας κυκλωμάτων δεν μπορούν να χρησιμοποιηθούν σε υψηλότερες συχνότητες λειτουργίας.Επιπλέον, το RO4003C έχει μια σταθερή διηλεκτρική σταθερά σε ένα ευρύ φάσμα συχνοτήτων και έναν από τους χαμηλότερους συντελεστές θερμοκρασίας από οποιοδήποτε υλικό πλακέτας κυκλώματος.Ο θερμικός συντελεστής διαστολής (CTE) προσφέρει πολλά πλεονεκτήματα στους σχεδιαστές PCB, συμπεριλαμβανομένης της σταθερότητας των διαστάσεων, η οποία είναι κρίσιμη για τη δημιουργία μικτών διηλεκτρικών πλακών πολλαπλών στρωμάτων.Ακόμη και κάτω από ακραίες συνθήκες θερμικού σοκ, το CTE χαμηλού άξονα Z του RO4003C εξασφαλίζει αξιόπιστη ποιότητα διαμπερούς οπής.Επιπλέον, τα χαρακτηριστικά διαστολής του υλικού παραμένουν σταθερά σε όλο το εύρος θερμοκρασίας της επεξεργασίας PCB, χάρη στο Tg >280C.



PCBΠροδιαγραφές

ΜΕΓΕΘΟΣ PCB 98 x 72mm=1ΤΕΜ
ΤΥΠΟΣ ΠΙΝΑΚΑΣ
Αριθμός στρωμάτων PCB διπλής όψης
Εξαρτήματα επιφανειακής βάσης ΝΑΙ
Μέσα από εξαρτήματα τρύπας ΝΑΙ
ΣΤΟΙΧΕΥΣΗ ΣΤΡΩΜΑΤΩΝ χαλκός ------- 35um(1oz)+ΠΙΑΤΟ
RO4003C 32 χιλιοστά 0,813 χιλιοστά
χαλκός ------- 35um(1oz)+ΠΙΑΤΟ
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστο ίχνος και χώρος: 6,98 εκ./6,28 εκ
Ελάχιστες / Μέγιστες οπές: 0,3/1,2 χλστ
Αριθμός διαφορετικών οπών: 5
Αριθμός οπών διάνοιξης: 481
Αριθμός φρεζαρισμένων αυλακώσεων: 0
Αριθμός εσωτερικών αποκοπών: 1
Έλεγχος σύνθετης αντίστασης όχι
ΥΛΙΚΟ ΤΑΙΝΙΟΥ
Εποξειδικό γυαλί: RO4003C 32 mil (0,813mm), Tg 288
Τελικό φύλλο εξωτερικού: 1,5 oz
Τελικό φύλλο εσωτερικού: 0 oz
Τελικό ύψος PCB: 0,9 mm ±0,1
ΕΠΙΣΤΡΩΣΗ ΚΑΙ ΕΠΙΚΑΛΥΨΗ
Φινίρισμα Επιφανείας Χρυσός εμβάπτισης
Μάσκα συγκόλλησης Εφαρμογή σε: ΟΧΙ
Χρώμα μάσκας συγκόλλησης: ΟΧΙ
Τύπος μάσκας συγκόλλησης: N/A
ΠΕΡΙΓΡΑΜΜΑ/ΚΟΠΗ Δρομολόγηση
ΒΑΘΜΟΛΟΓΗΣΗ
Side of Component Legend ΟΧΙ
Color of Component Legend ΟΧΙ
Όνομα ή λογότυπο κατασκευαστή: N/A
ΜΕΣΩ Plated Through Hole (PTH)
ΒΑΘΜΟΛΟΓΙΑ ΕΥΦΛΕΚΤΟΤΗΤΑΣ N/A
ΑΝΟΧΗ ΔΙΑΣΤΑΣΕΩΝ
Διάσταση περιγράμματος: 0,0059" (0,15 mm)
Επιμετάλλωση σανίδας: 0,0030" (0,076 χλστ.)
Ανοχή τρυπήματος: 0,002" (0,05 mm)
ΔΟΚΙΜΗ 100% Ηλεκτρική δοκιμή πριν από την αποστολή
ΕΙΔΟΣ ΕΡΓΟΥ Τέχνης ΠΡΟΣ ΠΡΟΜΗΘΕΙΑ αρχείο email, Gerber RS-274-X, PCBDOC κ.λπ
ΠΕΡΙΟΧΗ ΕΞΥΠΗΡΕΤΗΣΗΣ Παγκοσμίως, Παγκοσμίως.



Τα PCB RO4003C (Printed Circuit Boards) διαδραματίζουν κρίσιμο ρόλο σε διάφορες ηλεκτρονικές εφαρμογές, όπως ραντάρ και αισθητήρες αυτοκινήτων, κεραίες σταθμών βάσης κινητής τηλεφωνίας, δορυφόρους άμεσης εκπομπής, μπλοκ χαμηλού θορύβου, ενισχυτές ισχύος και RFID.

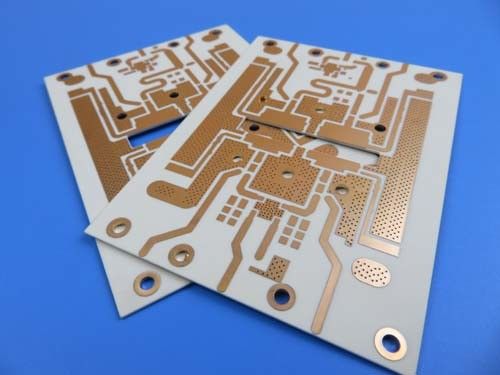

Προσαρμοσμένο διπλό πλαισιωμένο PCB 32mil Rogers 0.813mm RO4003C RF 0



Φύλλο δεδομένων του Rogers 4003C (RO4003C)

RO4003C Τυπική τιμή
Ιδιοκτησία RO4003C Κατεύθυνση Μονάδες Κατάσταση Μέθοδος ελέγχου
Διηλεκτρική σταθερά, εΔιαδικασία 3,38±0,05 Ζ   10 GHz/23 IPC-TM-650 2.5.5.5 Σφιγκωμένη λωρίδα
Διηλεκτρική σταθερά,εΣχεδίαση 3,55 Ζ   8 έως 40 GHz Μέθοδος διαφορικού μήκους φάσης
Dissipation Factortan,δ 0,0027
0,0021
Ζ   10 GHz/23
2,5 GHz/23
IPC-TM-650 2.5.5.5
Θερμικός συντελεστής ε +40 Ζ ppm/ -50έως 150 IPC-TM-650 2.5.5.5
Αντίσταση όγκου 1,7 x 1010   MΩ.cm ΚΟΝΤ Α IPC-TM-650 2.5.17.1
Επιφανειακή αντίσταση 4,2 x 109   ΚΟΝΤ Α IPC-TM-650 2.5.17.1
Ηλεκτρική Αντοχή 31.2(780) Ζ Kv/mm(v/mil) 0,51 mm (0,020") IPC-TM-650 2.5.6.2
Μέτρο εφελκυσμού 19.650 (2.850)
19.450 (2.821)
Χ
Υ
MPa(ksi) RT ASTM D 638
Αντοχή εφελκυσμού 139(20.2)
100 (14,5)
Χ
Υ
MPa(ksi) RT ASTM D 638
Δύναμη κάμψης 276
(40)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Σταθερότητα διαστάσεων <0,3 Χ, Υ mm/m
(mil/ίντσα)
μετά χάραξη+Ε2/150 IPC-TM-650 2.4.39A
Συντελεστής θερμικής διαστολής 11
14
46
Χ
Υ
Ζ
ppm/ -55έως 288 IPC-TM-650 2.4.41
Tg >280   TMA ΕΝΑ IPC-TM-650 2.4.24.3
Td 425   TGA   ASTM D 3850
Θερμική αγωγιμότητα 0,71   W/M/οκ 80 ASTM C518
Απορρόφηση υγρασίας 0,06   % 48 ώρες βύθιση 0,060"
Θερμοκρασία δείγματος 50
ASTM D 570
Πυκνότητα 1,79   gm/cm3 23 ASTM D 792
Αντοχή φλοιού χαλκού 1.05
(6.0)
  N/mm
(pli)
μετά τη συγκόλληση float 1 oz.
Φύλλο EDC
IPC-TM-650 2.4.8
Ευφλεκτότητα N/A       UL 94
Συμβατή διαδικασία χωρίς μόλυβδο Ναί
