Rogers 4003 20mil PCB υψηλής συχνότητας διπλής όψης RF PCB Repeater PA

Rogers 4003 20mil PCB υψηλής συχνότητας διπλής όψης RF PCB Repeater PA

MOQ: 1pcs
τιμή: USD9.99-99.99
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000pcs το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-007.V1.0
Υλικό βάσεων:
Rogers 4300C
Μέγεθος PCB:
67 Χ 72mm=1up
Βάρος χαλκού:
1oz
Αρίθμηση στρώματος:
2 στρώματα
Πάχος PCB:
0.6mm
Η επιφάνεια τελειώνει:
Χρυσός βύθισης
Επισημαίνω:

PCB υψηλής συχνότητας επαναληπτών PA

,

20mil διπλός πλαισιωμένος πίνακας PCB

,

Πίνακας PCB RO4003C Rogers

Περιγραφή προϊόντος

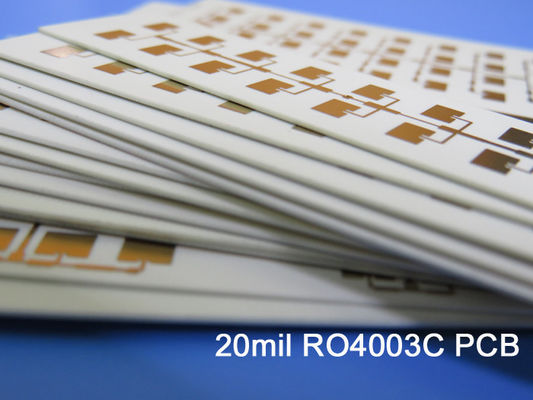

Υψηλής συχνότητας PCB διπλής όψης RF PCB Repeater PA

(Οι πλακέτες τυπωμένων κυκλωμάτων είναι προϊόντα κατά παραγγελία, η εικόνα και οι παράμετροι που εμφανίζονται είναι απλώς για αναφορά)



Τα κεραμικά ελάσματα υδρογονάνθρακα RO4003C έχουν σχεδιαστεί για να προσφέρουν ανώτερη απόδοση υψηλής συχνότητας και χαμηλό κόστος κατασκευής κυκλωμάτων.Η επιλογή των ελασμάτων που συνήθως είναι διαθέσιμα στους σχεδιαστές μειώνεται σημαντικά όταν οι συχνότητες λειτουργίας αυξηθούν στα 500 MHz και άνω.



Οι σχεδιαστές κυκλωμάτων μικροκυμάτων RF, δικτύων αντιστοίχισης και γραμμών μετάδοσης ελεγχόμενης σύνθετης αντίστασης μπορούν να βασιστούν στα χαρακτηριστικά του υλικού RO4003C.Οι υψηλότερες συχνότητες λειτουργίας εμποδίζουν τη χρήση τυπικών υλικών πλακέτας κυκλώματος σε πολλές εφαρμογές, ενώ η χαμηλή διηλεκτρική απώλεια επιτρέπει τη χρήση υλικού RO4003C σε αυτές τις εφαρμογές.



Η διηλεκτρική σταθερά είναι συνεπής σε ένα ευρύ φάσμα συχνοτήτων και έχει έναν από τους χαμηλότερους συντελεστές θερμοκρασίας από οποιοδήποτε υλικό πλακέτας κυκλώματος.Ο θερμικός συντελεστής διαστολής (CTE) του υλικού RO4003C προσφέρει στους σχεδιαστές PCB μια σειρά από σημαντικά πλεονεκτήματα.Λόγω του πανομοιότυπου συντελεστή διαστολής με αυτόν του χαλκού, το RO4003C παρουσιάζει υψηλή σταθερότητα διαστάσεων, μια ποιότητα που απαιτείται για τη δημιουργία μικτών διηλεκτρικών πλακών πολλαπλών στρωμάτων.



Το CTE χαμηλού άξονα Z του RO4003C παρέχει αξιόπιστη ποιότητα διαμπερούς οπής, ακόμη και σε εφαρμογές έντονου θερμικού σοκ.Το υλικό RO4003C έχει Tg >280C, επομένως τα χαρακτηριστικά διαστολής του παραμένουν σταθερά σε όλο το εύρος θερμοκρασιών επεξεργασίας PCB.



PCBΠροδιαγραφές

ΜΕΓΕΘΟΣ PCB 67 x 72 mm = 1 επάνω
ΤΥΠΟΣ ΠΙΝΑΚΑΣ PCB διπλής όψης
Αριθμός στρωμάτων 2 στρώσεις
Εξαρτήματα επιφανειακής βάσης ΝΑΙ
Μέσα από εξαρτήματα τρύπας ΟΧΙ
ΣΤΟΙΧΕΥΣΗ ΣΤΡΩΜΑΤΩΝ χαλκός ------- 35um(1 oz)+πλάκα TOP στρώμα
RO4003C 0,508 χλστ
χαλκός ------- 35um(1oz) + πλάκα BOT Layer
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστο ίχνος και χώρος: 7,9 εκ. / 5,9 εκ
Ελάχιστες / Μέγιστες οπές: 0,4 mm / 0,4 mm
Αριθμός διαφορετικών οπών: 1
Αριθμός οπών διάνοιξης: 3
Αριθμός φρεζαρισμένων αυλακώσεων: 0
Αριθμός εσωτερικών αποκοπών: 0
Έλεγχος σύνθετης αντίστασης: όχι
Αριθμός χρυσού δακτύλου: 0
ΥΛΙΚΟ ΤΑΙΝΙΟΥ
Εποξειδικό γυαλί: RO4003C Tg280, er<3.48, Rogers Corp.
Τελικό φύλλο εξωτερικού: 1,5 ουγκιά
Τελικό φύλλο εσωτερικού: N/A
Τελικό ύψος PCB: 0,6 mm ±0,1
ΕΠΙΣΤΡΩΣΗ ΚΑΙ ΕΠΙΚΑΛΥΨΗ
Φινίρισμα Επιφανείας Χρυσός εμβάπτισης, 37%
Μάσκα συγκόλλησης Εφαρμογή σε: N/A
Χρώμα μάσκας συγκόλλησης: N/A
Τύπος μάσκας συγκόλλησης: N/A
ΠΕΡΙΓΡΑΜΜΑ/ΚΟΠΗ Δρομολόγηση
ΒΑΘΜΟΛΟΓΗΣΗ
Side of Component Legend N/A
Color of Component Legend N/A
Όνομα ή λογότυπο κατασκευαστή: N/A
ΜΕΣΩ Με επιμεταλλωμένη τρύπα (PTH), ελάχιστο μέγεθος 0,4 mm.
ΒΑΘΜΟΛΟΓΙΑ ΕΥΦΛΕΚΤΟΤΗΤΑΣ N/A
ΑΝΟΧΗ ΔΙΑΣΤΑΣΕΩΝ
Διάσταση περιγράμματος: 0,0059"
Επιμετάλλωση σανίδας: 0,0029"
Ανοχή τρυπήματος: 0,002"
ΔΟΚΙΜΗ 100% Ηλεκτρική δοκιμή πριν από την αποστολή
ΕΙΔΟΣ ΕΡΓΟΥ Τέχνης ΠΡΟΣ ΠΡΟΜΗΘΕΙΑ αρχείο email, Gerber RS-274-X, PCBDOC κ.λπ
ΠΕΡΙΟΧΗ ΕΞΥΠΗΡΕΤΗΣΗΣ Παγκοσμίως, Παγκοσμίως.



Οι τυπικές εφαρμογές είναι οι εξής:

  • Ραντάρ και αισθητήρες αυτοκινήτων
  • Κεραίες Σταθμού Βάσης Κυψέλης
  • Δορυφόροι απευθείας μετάδοσης
  • Μπλοκ χαμηλού θορύβου



Rogers 4003 20mil PCB υψηλής συχνότητας διπλής όψης RF PCB Repeater PA 0



Φύλλο δεδομένων του Rogers 4003C (RO4003C)

RO4003C Τυπική τιμή
Ιδιοκτησία RO4003C Κατεύθυνση Μονάδες Κατάσταση Μέθοδος ελέγχου
Διηλεκτρική σταθερά, εΔιαδικασία 3,38±0,05 Ζ   10 GHz/23 IPC-TM-650 2.5.5.5 Σφιγκωμένη λωρίδα
Διηλεκτρική σταθερά,εΣχεδίαση 3,55 Ζ   8 έως 40 GHz Μέθοδος διαφορικού μήκους φάσης
Dissipation Factortan,δ 0,0027
0,0021
Ζ   10 GHz/23
2,5 GHz/23
IPC-TM-650 2.5.5.5
Θερμικός συντελεστής ε +40 Ζ ppm/ -50έως 150 IPC-TM-650 2.5.5.5
Αντίσταση όγκου 1,7 x 1010   MΩ.cm ΚΟΝΤ Α IPC-TM-650 2.5.17.1
Επιφανειακή αντίσταση 4,2 x 109   ΚΟΝΤ Α IPC-TM-650 2.5.17.1
Ηλεκτρική Αντοχή 31.2(780) Ζ Kv/mm(v/mil) 0,51 mm (0,020") IPC-TM-650 2.5.6.2
Μέτρο εφελκυσμού 19.650 (2.850)
19.450 (2.821)
Χ
Υ
MPa(ksi) RT ASTM D 638
Αντοχή εφελκυσμού 139(20.2)
100 (14,5)
Χ
Υ
MPa(ksi) RT ASTM D 638
Δύναμη κάμψης 276
(40)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Σταθερότητα διαστάσεων <0,3 Χ, Υ mm/m
(mil/ίντσα)
μετά χάραξη+Ε2/150 IPC-TM-650 2.4.39A
Συντελεστής θερμικής διαστολής 11
14
46
Χ
Υ
Ζ
ppm/ -55έως 288 IPC-TM-650 2.4.41
Tg >280   TMA ΕΝΑ IPC-TM-650 2.4.24.3
Td 425   TGA   ASTM D 3850
Θερμική αγωγιμότητα 0,71   W/M/οκ 80 ASTM C518
Απορρόφηση υγρασίας 0,06   % 48 ώρες βύθιση 0,060"
Θερμοκρασία δείγματος 50
ASTM D 570
Πυκνότητα 1,79   gm/cm3 23 ASTM D 792
Αντοχή φλοιού χαλκού 1.05
(6.0)
  N/mm
(pli)
μετά τη συγκόλληση float 1 oz.
Φύλλο EDC
IPC-TM-650 2.4.8
Ευφλεκτότητα N/A       UL 94
Συμβατή διαδικασία χωρίς μόλυβδο Ναί
