Rogers 4003 διπλός πλαισιωμένος RF χρυσός βύθισης PCB υψηλής συχνότητας 12mil

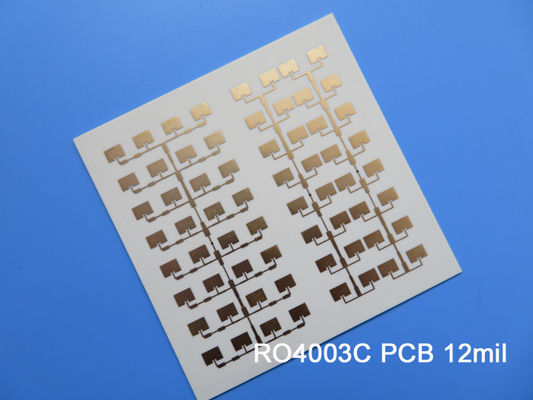

Rogers 4003 12mil Double Sided RF High Frequency PCB Immersion Gold
Rogers 4003 12mil Double Sided RF High Frequency PCB Immersion Gold Rogers 4003 12mil Double Sided RF High Frequency PCB Immersion Gold

Μεγάλες Εικόνας :  Rogers 4003 διπλός πλαισιωμένος RF χρυσός βύθισης PCB υψηλής συχνότητας 12mil

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Αριθμό μοντέλου: BIC-008.V1.0
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99
Συσκευασία λεπτομέρειες: Κενό bags+Cartons
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 5000pcs το μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό βάσεων: Rogers 4300C Μέγεθος PCB: 67 Χ 67mm=1up
Πάχος PCB: 0.4mm Βάρος χαλκού: 1oz
Αρίθμηση στρώματος: 2 στρώματα Η επιφάνεια τελειώνει: Χρυσός βύθισης
Υψηλό φως:

Πλαισιωμένος διπλάσιο πίνακας 12mil PCB Rogers

,

Rogers 4003 PCB υψηλής συχνότητας

,

Χρυσό διπλό πλαισιωμένο PCB βύθισης



Rogers 4003 12mil 0.305mm διπλό πλαισιωμένο RF υψηλής συχνότητας PCB PCB RO4003C για τις κεραίες

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)



Το Rogers RO4003C PCBs είναι ιδιόκτητοι υφαμένοι ενισχυμένοι γυαλί υδρογονάνθρακας/κεραμική με την ηλεκτρική απόδοση του γυαλιού PTFE/woven. Η επιλογή των φύλλων πλαστικού χαρακτηριστικά διαθέσιμων στους σχεδιαστές μειώνεται σημαντικά μόλις αυξάνονται οι λειτουργικές συχνότητες σε 500 MHZ και ανωτέρω. Αντίθετα από βασισμένα τα στο PTFE υλικά μικροκυμάτων, καμία ειδικού χειρισμού διαδικασία επεξεργασιών μέσω-τρυπών ή δεν απαιτείται, έτσι RO4003C PCBs μπορεί να παρέχει σε μας τις εφαρμογές ανταγωνιστικών τιμών και μεγάλης ποσότητας στις κυψελοειδείς κεραίες σταθμών βάσης, τους ενισχυτές δύναμης, τις ετικέττες προσδιορισμού RF, το αυτοκίνητους ραντάρ και τους αισθητήρες κ.λπ.



Ο συντελεστής θερμοκρασίας της διηλεκτρικής σταθεράς είναι μεταξύ του χαμηλότερου οποιουδήποτε υλικού πινάκων κυκλωμάτων, και η διηλεκτρική σταθερά είναι σταθερή πέρα από ένα ευρύ φάσμα συχνότητας. RO4003C ο θερμικός συντελεστής του υλικού της επέκτασης (CTE) παρέχει διάφορα βασικά οφέλη στους σχεδιαστές PCB. Ο συντελεστής επέκτασης RO4003C είναι παρόμοιος με αυτόν του χαλκού που επιτρέπει στο υλικό για να εκθέσει την άριστη διαστατική σταθερότητα, μια ιδιοκτησία που απαιτείται για τις μικτές διηλεκτρικές πολυστρωματικές κατασκευές πινάκων. Ο χαμηλός ζ-άξονας CTE RO4003C παρέχει την αξιόπιστη καλυμμένη ποιότητα μέσω-τρυπών, ακόμη και στις αυστηρές εφαρμογές θερμικού κλονισμού. RO4003C το υλικό έχει ένα Tg >280C έτσι τα χαρακτηριστικά επέκτασής του παραμένουν σταθερά πέρα από την ολόκληρη σειρά των θερμοκρασιών επεξεργασίας PCB.



Προδιαγραφές PCB

ΜΈΓΕΘΟΣ PCB 67 Χ 67mm=1up
ΤΥΠΟΣ ΠΙΝΑΚΩΝ Πλαισιωμένο διπλάσιο PCB
Αριθμός στρωμάτων 2 στρώματα
Η επιφάνεια τοποθετεί τα συστατικά ΝΑΙ
Μέσω των τμημάτων τρυπών Αριθ.
STACKUP ΣΤΡΩΜΑΤΟΣ χαλκός - 35um (1 oz) ΤΟΠ στρώμα +plate
RO4003C 0.305mm
χαλκός - 35um (1oz) + στρώμα πιάτων BOT
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα: 7,9 mil/5,9 mil
Ελάχιστες/μέγιστες τρύπες: 0,4 χιλ./0,4 χιλ.
Αριθμός διαφορετικών τρυπών: 1
Αριθμός τρυπών τρυπανιών: 3
Αριθμός αλεσμένων αυλακώσεων: 0
Αριθμός εσωτερικών διακοπών: 0
Έλεγχος σύνθετης αντίστασης: αριθ.
Αριθμός χρυσού δάχτυλου: 0
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Γυαλί εποξικό: RO4003C Tg280℃, ER<3>
Τελικό φύλλο αλουμινίου εξωτερικό: 1,5 oz
Τελικό φύλλο αλουμινίου εσωτερικό: ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Τελικό ύψος του PCB: 0,4 χιλ. ±0.1
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει Χρυσός βύθισης, 18%
Η μάσκα ύλης συγκολλήσεως ισχύει: ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Χρώμα μασκών ύλης συγκολλήσεως: ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Τύπος μασκών ύλης συγκολλήσεως: ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
CONTOUR/CUTTING Δρομολόγηση
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Χρώμα του συστατικού μύθου ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Όνομα ή λογότυπο κατασκευαστών: ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
ΜΕΣΩ Καλυμμένος μέσω της τρύπας (PTH), ελάχιστο μέγεθος 0.4mm.
FLAMIBILITY ΕΚΤΙΜΗΣΗ ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων: 0,0059»
Επένδυση πινάκων: 0,0029»
Ανοχή τρυπανιών: 0,002»
ΔΟΚΙΜΗ 100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ Παγκοσμίως, συνολικά.



Rogers 4003 διπλός πλαισιωμένος RF χρυσός βύθισης PCB υψηλής συχνότητας 12mil 0



Οι χαρακτηριστικές εφαρμογές είναι οι ακόλουθες:

Αυτοκίνητοι ραντάρ και αισθητήρες

Κυψελοειδείς κεραίες σταθμών βάσης

Άμεσοι δορυφόροι ραδιοφωνικής μετάδοσης

Χαμηλού θορύβου φραγμός

Ενισχυτές δύναμης

RFID



Φύλλο στοιχείων Rogers 4003C (RO4003C)

RO4003C χαρακτηριστική αξία
Ιδιοκτησία RO4003C Κατεύθυνση Μονάδες Όρος Μέθοδος δοκιμής
Διηλεκτρική σταθερά, εProcess 3.38±0.05 Ζ   10 GHz/23℃ ΕΠΙ-TM-650 στερεωμένο το 2.5.5.5 Stripline
Διηλεκτρική σταθερά, εDesign 3.55 Ζ   8 έως 40 Ghz Διαφορική μέθοδος μήκους φάσης
Διασκεδασμός Factortan, δ 0,0027
0,0021
Ζ   10 GHz/23℃
2.5 GHz/23℃
ΕΠΙ-TM-650 2.5.5.5
Θερμικός συντελεστής ε +40 Ζ ppm/℃ -50℃to 150 ΕΠΙ-TM-650 2.5.5.5
Ειδική αντίσταση όγκου 1.7 X 1010   MΩ.cm COND Α ΕΠΙ-TM-650 2.5.17.1
Ειδική αντίσταση επιφάνειας 4.2 X 109   COND Α ΕΠΙ-TM-650 2.5.17.1
Ηλεκτρική δύναμη 31.2(780) Ζ Kv/mm (v/mil) 0.51mm (0,020») ΕΠΙ-TM-650 2.5.6.2
Εκτατός συντελεστής 19,650 (2.850)
19,450 (2.821)
Χ
Υ
MPA (ksi) RT ASTM Δ 638
Εκτατή δύναμη 139 (20,2)
100 (14,5)
Χ
Υ
MPA (ksi) RT ASTM Δ 638
Κάμψης δύναμη 276
(40)
  MPA
(kpsi)
  ΕΠΙ-TM-650 2.4.4
Διαστατική σταθερότητα <0>Χ, Υ mm/m
(mil/ίντσα)
μετά από etch+E2/150℃ ΕΠΙ-TM-650 2.4.39A
Συντελεστής της θερμικής επέκτασης 11
14
46
Χ
Υ
Ζ
ppm/℃ -55℃to288℃ ΕΠΙ-TM-650 2.4.41
Tg >280   TMA Α ΕΠΙ-TM-650 2.4.24.3
TD 425   TGA   ASTM Δ 3850
Θερμική αγωγιμότητα 0,71   W/M/oK 80 ASTM C518
Απορρόφηση υγρασίας 0,06   % 48hours βύθιση 0,060»
θερμοκρασία 50 δειγμάτων
ASTM Δ 570
Πυκνότητα 1.79   gm/cm3 23 ASTM Δ 792
Φλούδα Stength χαλκού 1.05
(6,0)
  N/mm
(pli)
μετά από το επιπλέον σώμα ύλης συγκολλήσεως 1 oz.
Φύλλο αλουμινίου EDC
ΕΠΙ-TM-650 2.4.8
Εύφλεκτο ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ       UL 94
Αμόλυβδο συμβατό σύστημα διαδικασίας Ναι





Rogers 4003 διπλός πλαισιωμένος RF χρυσός βύθισης PCB υψηλής συχνότητας 12mil 1
