Το Rogers RT/Duroid 5870 άσπρο Silkscreen 0.4mm επιφάνεια σχεδίου OSP PCB υψηλής συχνότητας τελειώνει το PCB

Name: Το Rogers RT/Duroid 5870 άσπρο Silkscreen 0.4mm επιφάνεια σχεδίου OSP PCB υψηλής συχνότητας τελειώνει το PCB
Brand: Bicheng
SKU: BIC-015.V1.0
Price: 9.99 USD
Availability: InStock
Rating: 4.6 (125 reviews)

Rogers RT/Duroid 5870 White Silkscreen 0.4mm High Frequency PCB Design OSP Surface Finish PCB

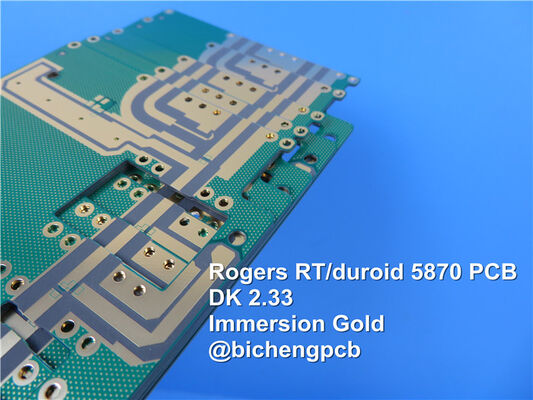

Μεγάλες Εικόνας : Το Rogers RT/Duroid 5870 άσπρο Silkscreen 0.4mm επιφάνεια σχεδίου OSP PCB υψηλής συχνότητας τελειώνει το PCB

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Bicheng
Πιστοποίηση:	UL, ISO9001, IATF16949
Αριθμό μοντέλου:	BIC-015.V1.0

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1pcs
Τιμή:	USD9.99-99.99
Συσκευασία λεπτομέρειες:	Κενό bags+Cartons
Χρόνος παράδοσης:	8-9 εργάσιμες ημέρες
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	5000pcs το μήνα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Υλικό βάσεων:	RT/Duroid 5870	Μέγεθος PCB:	95 Χ 67mm=1PCS
Πάχος PCB:	0.4mm	Αρίθμηση στρώματος:	2 στρώματα
Μάσκα ύλης συγκολλήσεως:	πράσινος	Silkscreen:	Άσπρος
Βάρος χαλκού:	1oz
Υψηλό φως:	Άσπρο σχέδιο PCB υψηλής συχνότητας Silkscreen , σχέδιο PCB υψηλής συχνότητας 0.4mm , η επιφάνεια 0.4mm OSP τελειώνει το PCB

PCB υψηλής συχνότητας Rogers RT/Duroid 5870 15mil 0.381mm για Microstrip και Stripline τα κυκλώματα

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Το υλικό υψηλής συχνότητας Rogers RT/duroid 5870 είναι ενισχυμένα PTFE σύνθετα γυαλιού microfiber που σχεδιάζεται για τις επίπονες εφαρμογές κυκλωμάτων stripline και microstrip. Η εξαιρετική ομοιομορφία διηλεκτρικής σταθεράς προκύπτει από τα τυχαία προσανατολισμένα microfibers της. Η διηλεκτρική σταθερά RT/duroid 5870 είναι ομοιόμορφη από την επιτροπή στην επιτροπή και είναι σταθερή πέρα από ένα ευρύ φάσμα συχνότητας. Ο χαμηλός παράγοντας διασκεδασμού του επεκτείνει τη χρησιμότητα RT/duroid 5870 στην ku-ταινία και ανωτέρω. Τα RT/duroid 5870 υλικά κόβονται εύκολα, κουρεύονται και επεξεργάζονται στη μηχανή στη μορφή. Είναι ανθεκτικοί σε όλους τους διαλύτες και τα αντιδραστήρια, καυτοί ή κρύοι, που χρησιμοποιούνται κανονικά τυπωμένα στα χαρακτική κυκλώματα ή στις άκρες και τις τρύπες επένδυσης.

Οι χαρακτηριστικές εφαρμογές είναι εμπορικές ευρυζωνικές κεραίες αερογραμμών, microstrip κυκλώματα, κυκλώματα stripline, εφαρμογές κυμάτων χιλιοστόμετρου, στρατιωτικά συστήματα ραντάρ, συστήματα καθοδήγησης βλημάτων και σημείο για να δείξουν τις ψηφιακές ραδιο κεραίες κ.λπ.

Προδιαγραφές PCB

ΜΈΓΕΘΟΣ PCB	95 Χ 67mm=1PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ	Πλαισιωμένο διπλάσιο PCB
Αριθμός στρωμάτων	2 στρώματα
Η επιφάνεια τοποθετεί τα συστατικά	ΝΑΙ
Μέσω των τμημάτων τρυπών	ΝΑΙ
STACKUP ΣΤΡΩΜΑΤΟΣ	χαλκός - 35um (1 oz) ΤΟΠ στρώμα +plate
	RT/duroid 5870 0.381mm
	χαλκός - 35um (1oz) + στρώμα πιάτων BOT
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα:	5,5 mil/5 mil
Ελάχιστες/μέγιστες τρύπες:	0,3 χιλ./5,2 χιλ.
Αριθμός διαφορετικών τρυπών:	9
Αριθμός τρυπών τρυπανιών:	102
Αριθμός αλεσμένων αυλακώσεων:	0
Αριθμός εσωτερικών διακοπών:	0
Έλεγχος σύνθετης αντίστασης:	αριθ.
Αριθμός χρυσού δάχτυλου:	0
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Γυαλί εποξικό:	RT/duroid 5870 0.381mm
Τελικό φύλλο αλουμινίου εξωτερικό:	1,5 oz
Τελικό φύλλο αλουμινίου εσωτερικό:	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Τελικό ύψος του PCB:	0,4 χιλ. ±0.1
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει	ENIG
Η μάσκα ύλης συγκολλήσεως ισχύει:	Αριθ.
Χρώμα μασκών ύλης συγκολλήσεως:	Αριθ.
Τύπος μασκών ύλης συγκολλήσεως:	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
CONTOUR/CUTTING	Δρομολόγηση
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου	Αριθ.
Χρώμα του συστατικού μύθου	Αριθ.
Όνομα ή λογότυπο κατασκευαστών:	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
ΜΕΣΩ	Καλυμμένος μέσω της τρύπας (PTH), ελάχιστο μέγεθος 0.3mm. Μάσκα ύλης συγκολλήσεως που αποκαλύπτεται
FLAMIBILITY ΕΚΤΙΜΗΣΗ	Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων:	0,0059»
Επένδυση πινάκων:	0,0029»
Ανοχή τρυπανιών:	0,002»
ΔΟΚΙΜΗ	100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ	αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ	Παγκοσμίως, συνολικά.

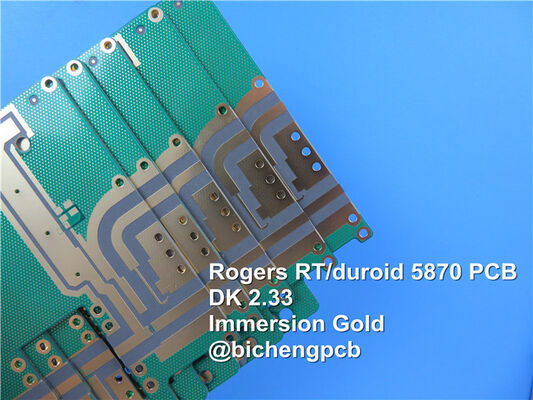

Το Rogers RT/Duroid 5870 άσπρο Silkscreen 0.4mm επιφάνεια σχεδίου OSP PCB υψηλής συχνότητας τελειώνει το PCB 0

Φύλλο στοιχείων Rogers RT/duroid 5870

RT/duroid 5870 χαρακτηριστική αξία
Ιδιοκτησία	RT/duroid 5870		Κατεύθυνση	Μονάδες	Όρος	Μέθοδος δοκιμής
Διηλεκτρική σταθερά, εProcess	2.33 2.33±0.02 προδιαγραφή.		Ζ	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ	C24/23/50 C24/23/50	1 MHZ ΕΠΙ-TM-650 2.5.5.3 10 Ghz ΕΠΙ-TM 2.5.5.5
Διηλεκτρική σταθερά, εDesign	2.33		Ζ	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ	8GHz σε 40 Ghz	Διαφορική μέθοδος μήκους φάσης
Παράγοντας διασκεδασμού, tanδ	0,0005 0,0012		Ζ	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ	C24/23/50 C24/23/50	1 MHZ ΕΠΙ-TM-650 2.5.5.3 10 Ghz ΕΠΙ-TM 2.5.5.5
Θερμικός συντελεστής ε	-115		Ζ	ppm/℃	-50℃to 150℃	ΕΠΙ-TM-650 2.5.5.5
Ειδική αντίσταση όγκου	2 X 107		Ζ	Mohm εκατ.	C/96/35/90	ASTM Δ 257
Ειδική αντίσταση επιφάνειας	3 X 107		Ζ	Mohm	C/96/35/90	ASTM Δ 257
Συγκεκριμένη θερμότητα	0,96 (0,23)		ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ	j/g/k (cal/g/c)	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ	Υπολογισμένος
Εκτατός συντελεστής	Δοκιμή σε 23℃	Δοκιμή σε 100℃	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ	MPA (kpsi)	Α	ASTM Δ 638
	1300(189)	490(71)	Χ
	1280(185)	430(63)	Υ
Τελευταία πίεση	50 (7,3)	34 (4,8)	Χ
Τελευταία πίεση	42 (6,1)	34 (4,8)	Υ
Τελευταία πίεση	9.8	8.7	Χ	%
Τελευταία πίεση	9.8	8.6	Υ	%
Συμπιεστικός συντελεστής	1210(176)	680(99)	Χ	MPA (kpsi)	Α	ASTM Δ 695
	1360(198)	860(125)	Υ
	803(120)	520(76)	Ζ
Τελευταία πίεση	30 (4,4)	23 (3,4)	Χ
	37 (5,3)	25 (3,7)	Υ
	54 (7,8)	37 (5,3)	Ζ
Τελευταία πίεση	4	4.3	Χ	%
	3.3	3.3	Υ
	8.7	8.5	Ζ
Απορρόφηση υγρασίας	0,02		ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ	%	0,62» (1.6mm) D48/50	ASTM Δ 570
Θερμική αγωγιμότητα	0,22		Ζ	W/m/k	80℃	ASTM Γ 518
Συντελεστής της θερμικής επέκτασης	22 28 173		Χ Υ Ζ	ppm/℃	0-100℃	ΕΠΙ-TM-650 2.4.41
TD	500		ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ	℃ TGA	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ	ASTM Δ 3850
Πυκνότητα	2.2		ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ	gm/cm3	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ	ASTM Δ 792
Φλούδα χαλκού	27.2 (4,8)		ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ	Pli (N/mm)	1oz (35mm) φύλλο αλουμινίου EDC μετά από το επιπλέον σώμα ύλης συγκολλήσεως	ΕΠΙ-TM-650 2.4.8
Εύφλεκτο	Β-0		ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ	UL 94
Αμόλυβδο συμβατό σύστημα διαδικασίας	Ναι		ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
