| Υλικό βάσεων: | RT/Duroid 5870 | Αρίθμηση στρώματος: | 2 στρώματα |
|---|---|---|---|
| Πάχος PCB: | 1.6mm | Μέγεθος PCB: | 120 Χ 75mm=1PCS |
| Βάρος χαλκού: | 0.5oz | Η επιφάνεια τελειώνει: | Χρυσός βύθισης |
| Υψηλό φως: | RT Duroid 5870 πίνακας PCB Rogers,πίνακας PCB 62mil Rogers |
||

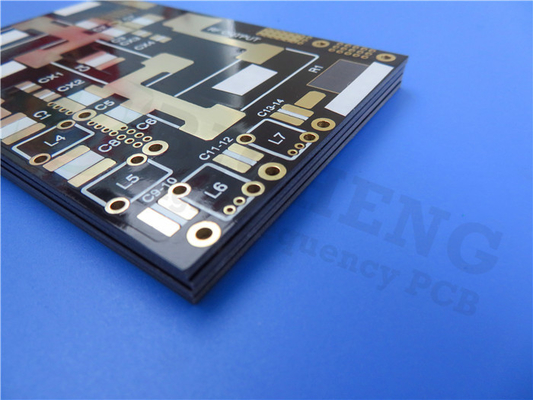

PCB υψηλής συχνότητας Rogers RT/Duroid 5870 62mil 1.575mm για το σημείο για να δείξει τις ψηφιακές ραδιο κεραίες
(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)
Το υλικό υψηλής συχνότητας Rogers RT/duroid 5870 είναι ενισχυμένα PTFE σύνθετα γυαλιού microfiber που σχεδιάζεται για τις επίπονες εφαρμογές κυκλωμάτων stripline και microstrip. Η εξαιρετική ομοιομορφία διηλεκτρικής σταθεράς προκύπτει από τα τυχαία προσανατολισμένα microfibers της. Η διηλεκτρική σταθερά RT/duroid 5870 είναι ομοιόμορφη από την επιτροπή στην επιτροπή και είναι σταθερή πέρα από ένα ευρύ φάσμα συχνότητας. Ο χαμηλός παράγοντας διασκεδασμού του επεκτείνει τη χρησιμότητα RT/duroid 5870 στην ku-ταινία και ανωτέρω. Τα RT/duroid 5870 υλικά κόβονται εύκολα, κουρεύονται και επεξεργάζονται στη μηχανή στη μορφή. Είναι ανθεκτικοί σε όλους τους διαλύτες και τα αντιδραστήρια, καυτοί ή κρύοι, που χρησιμοποιούνται κανονικά τυπωμένα στα χαρακτική κυκλώματα ή στις άκρες και τις τρύπες επένδυσης.
Χαρακτηριστικές εφαρμογές:
ευρυζωνικές κεραίες (1) εμπορικές αερογραμμής
(2) microstrip κυκλώματα, κυκλώματα stripline
(3) εφαρμογές κυμάτων χιλιοστόμετρου
(4) στρατιωτικά συστήματα ραντάρ
(5) συστήματα καθοδήγησης βλημάτων και σημείο για να δείξει τις ψηφιακές ραδιο κεραίες κ.λπ.
Προδιαγραφές PCB
| ΜΈΓΕΘΟΣ PCB | 120 Χ 75mm=1PCS |
| ΤΥΠΟΣ ΠΙΝΑΚΩΝ | Πλαισιωμένο διπλάσιο PCB |
| Αριθμός στρωμάτων | 2 στρώματα |
| Η επιφάνεια τοποθετεί τα συστατικά | ΝΑΙ |
| Μέσω των τμημάτων τρυπών | ΝΑΙ |
| STACKUP ΣΤΡΩΜΑΤΟΣ | χαλκός - 18um (0,5 oz) ΤΟΠ στρώμα +plate |
| RT/Duroid 5870 1.575mm | |
| χαλκός - 18um (0.5oz) + στρώμα πιάτων BOT | |
| ΤΕΧΝΟΛΟΓΙΑ | |
| Ελάχιστα ίχνος και διάστημα: | 9 mil/4 mil |
| Ελάχιστες/μέγιστες τρύπες: | 0,3 χιλ./1.0mm |
| Αριθμός διαφορετικών τρυπών: | 3 |
| Αριθμός τρυπών τρυπανιών: | 92 |
| Αριθμός αλεσμένων αυλακώσεων: | 0 |
| Αριθμός εσωτερικών διακοπών: | 0 |
| Έλεγχος σύνθετης αντίστασης: | αριθ. |
| Αριθμός χρυσού δάχτυλου: | 0 |
| ΥΛΙΚΟ ΠΙΝΑΚΩΝ | |
| Γυαλί εποξικό: | RT/Duroid 5870 1.575mm |
| Τελικό φύλλο αλουμινίου εξωτερικό: | 1,0 oz |
| Τελικό φύλλο αλουμινίου εσωτερικό: | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Τελικό ύψος του PCB: | 1,6 χιλ. ±0.16 |
| ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ | |
| Η επιφάνεια τελειώνει | Χρυσός βύθισης |
| Η μάσκα ύλης συγκολλήσεως ισχύει: | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Χρώμα μασκών ύλης συγκολλήσεως: | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Τύπος μασκών ύλης συγκολλήσεως: | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| CONTOUR/CUTTING | Δρομολόγηση |
| ΧΑΡΑΚΤΗΡΙΣΜΟΣ | |
| Πλευρά του συστατικού μύθου | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Χρώμα του συστατικού μύθου | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Όνομα ή λογότυπο κατασκευαστών: | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| ΜΕΣΩ | Καλυμμένος μέσω της τρύπας (PTH), ελάχιστο μέγεθος 0.25mm. Μέσω σκεπασμένου με τέντα. |
| FLAMIBILITY ΕΚΤΙΜΗΣΗ | Έγκριση λεπτό UL 94-V0. |
| ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ | |
| Διάσταση περιλήψεων: | 0,0059» |
| Επένδυση πινάκων: | 0,0029» |
| Ανοχή τρυπανιών: | 0,002» |
| ΔΟΚΙΜΗ | 100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
| ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ | αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ. |
| ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ | Παγκοσμίως, συνολικά. |
Φύλλο στοιχείων Rogers RT/duroid 5870
| RT/duroid 5870 χαρακτηριστική αξία | ||||||
| Ιδιοκτησία | RT/duroid 5870 | Κατεύθυνση | Μονάδες | Όρος | Μέθοδος δοκιμής | |
| Διηλεκτρική σταθερά, εProcess | 2.33 2.33±0.02 προδιαγραφή. |
Ζ | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | C24/23/50 C24/23/50 |
1 MHZ ΕΠΙ-TM-650 2.5.5.3 10 Ghz ΕΠΙ-TM 2.5.5.5 |
|
| Διηλεκτρική σταθερά, εDesign | 2.33 | Ζ | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | 8GHz σε 40 Ghz | Διαφορική μέθοδος μήκους φάσης | |
| Παράγοντας διασκεδασμού, tanδ | 0,0005 0,0012 |
Ζ | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | C24/23/50 C24/23/50 |
1 MHZ ΕΠΙ-TM-650 2.5.5.3 10 Ghz ΕΠΙ-TM 2.5.5.5 |
|
| Θερμικός συντελεστής ε | -115 | Ζ | ppm/℃ | -50℃to 150℃ | ΕΠΙ-TM-650 2.5.5.5 | |
| Ειδική αντίσταση όγκου | 2 X 107 | Ζ | Mohm εκατ. | C/96/35/90 | ASTM Δ 257 | |
| Ειδική αντίσταση επιφάνειας | 3 X 107 | Ζ | Mohm | C/96/35/90 | ASTM Δ 257 | |
| Συγκεκριμένη θερμότητα | 0,96 (0,23) | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | j/g/k (cal/g/c) |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | Υπολογισμένος | |
| Εκτατός συντελεστής | Δοκιμή σε 23℃ | Δοκιμή σε 100℃ | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | MPA (kpsi) | Α | ASTM Δ 638 |
| 1300(189) | 490(71) | Χ | ||||
| 1280(185) | 430(63) | Υ | ||||
| Τελευταία πίεση | 50 (7,3) | 34 (4,8) | Χ | |||
| 42 (6,1) | 34 (4,8) | Υ | ||||
| Τελευταία πίεση | 9.8 | 8.7 | Χ | % | ||
| 9.8 | 8.6 | Υ | ||||
| Συμπιεστικός συντελεστής | 1210(176) | 680(99) | Χ | MPA (kpsi) | Α | ASTM Δ 695 |
| 1360(198) | 860(125) | Υ | ||||
| 803(120) | 520(76) | Ζ | ||||
| Τελευταία πίεση | 30 (4,4) | 23 (3,4) | Χ | |||
| 37 (5,3) | 25 (3,7) | Υ | ||||
| 54 (7,8) | 37 (5,3) | Ζ | ||||
| Τελευταία πίεση | 4 | 4.3 | Χ | % | ||
| 3.3 | 3.3 | Υ | ||||
| 8.7 | 8.5 | Ζ | ||||
| Απορρόφηση υγρασίας | 0,02 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | % | 0,62» (1.6mm) D48/50 | ASTM Δ 570 | |
| Θερμική αγωγιμότητα | 0,22 | Ζ | W/m/k | 80℃ | ASTM Γ 518 | |
| Συντελεστής της θερμικής επέκτασης | 22 28 173 |
Χ Υ Ζ |
ppm/℃ | 0-100℃ | ΕΠΙ-TM-650 2.4.41 | |
| TD | 500 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | ℃ TGA | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | ASTM Δ 3850 | |
| Πυκνότητα | 2.2 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | gm/cm3 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | ASTM Δ 792 | |
| Φλούδα χαλκού | 27.2 (4,8) | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | Pli (N/mm) | 1oz (35mm) φύλλο αλουμινίου EDC μετά από το επιπλέον σώμα ύλης συγκολλήσεως |
ΕΠΙ-TM-650 2.4.8 | |
| Εύφλεκτο | Β-0 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | UL 94 | |
| Αμόλυβδο συμβατό σύστημα διαδικασίας | Ναι | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | |
